Анализаторы серы и азота в нефтепродуктах промышленные NSure, 73274-18

Назначение

Анализаторы серы и азота в нефтепродуктах промышленные NSure (далее -анализаторы) предназначены для измерений массовой доли серы и азота в нефтепродуктах: бензине, дизельном топливе, реактивном топливе, керосине, сжиженных и углеводородных газах.

Описание

Принцип действия анализаторов основан на сжигании пробы в кварцевом реакторе при высокой температуре в среде инертного газа (азот, аргон), обогащенной кислородом, и дальнейшем определении серы - методом ультрафиолетовой флуоресценции, азота - методом хемилюминесценции.

При сгорании анализируемой пробы серо- и азотсодержащие соединения окисляются до SO2 и NO соответственно. Образовавшиеся в результате сгорания газы направляются в первую реакционную ячейку, где облучаются ультрафиолетовым излучением, в котором молекулы SO2 поглощают УФ-излучение и переходят в возбужденное электронное состояние, при обратном переходе излучают кванты света, детектируемые фотоумножителем. Далее продукты сгорания с оксидом азота переносятся во вторую реакционную ячейку и под воздействием озона окисляются до NO2 и переходят в возбужденное электронное состояние, при обратном переходе излучают кванты света, детектируемые фотоумножителем.

Анализаторы представляют собой стационарные приборы, выполненные в едином корпусе во взрывозащищенном исполнении, и устанавливаемые на продуктопроводах, технологических установках или резервуарах товарных парков.

В анализаторе предусмотрена возможность введения данных по плотности анализируемого продукта либо фиксированного значения, либо сигнала с внешнего плотномера. Анализаторы выпускаются в трёх модификациях, различающиеся установленными фотоумножителями, предназначенными для измерения массовых долей азота (NSure N), серы (NSure S) и серы и азота одновременно (NSure NS).

Анализаторы комплектуются системой ввода пробы для жидкостей или газов. Градуировка анализатора проводится по образцам микропримесей серы в нефтепродуктах или по поверочным газовым смесям в зависимости от типа пробоотборной петли.

Управление работой анализатора осуществляется от встроенного компьютера с помощью сенсорного экрана.

Анализаторы имеют следующие встроенные интерфейсы: до четырех токовых выходов от 4до 20 мА, цифровые входы/выходы, Ethernet, Modbus/Profibus.

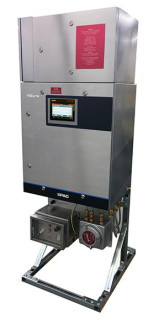

Общий вид анализатора представлен на рисунке 1.

Защита от несанкционированного вскрытия корпуса осуществляется ключом на блоке продувки (рисунок 2). Открытие корпуса без использования ключа, приводит к отключению питания анализатора.

Программное обеспечение

Программное обеспечение анализатора (далее - ПО) является разделенным, предусмотрено два уровня доступа - пользовательский и сервисный.

Основные функции метрологически значимой части ПО анализатора: сохранение данных градуировки, самотестирование анализатора и сигнализация неисправностей, установка и сохранение форматов отображения данных и передачи их на внешние электронные устройства.

Обращение к метрологически незначимой части ПО из пользовательского уровня доступа - настройки дисплея, формата представления результатов измерений, просмотр информации о проведенных результатах измерения. Метрологически значимая часть ПО заложена в процессе производства и защищена от доступа и изменения, обновления и изменения метрологически значимой части ПО в процессе эксплуатации не предусмотрено.

Идентификационное наименование ПО и номер версии высвечивается постоянно при запущенном ПО.

Таблица 1 - Идентификационные данные программного обеспечения

Уровень защиты всего программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист инструкции по эксплуатации типографским способом. Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Поверка

осуществляется по документу МП 29-241-2018 «ГСИ. Анализаторы серы и азота в нефтепродуктах промышленные NSure. Методика поверки», утвержденному ФГУП «УНИИМ» 28 августа 2018 г.

Основные средства поверки:

-    стандартные образцы массовой доли серы в нефтепродуктах (имитаторы) ГСО 102022013 (комплект СО ССН-ПА), с аттестованными значениями массовой доли серы в диапазоне от 2 до 500 ppm и границами относительной погрешности аттестованного значения СО при Р=0,95 ±2,5 %;

-    стандартный образец массовой доли серы в нефти и нефтепродуктах ^РФ-8) ГСО 10432-2014 с аттестованным значением массовой доли серы в диапазоне от 0,085 до 0,150 % и границами допускаемых значений абсолютной погрешности аттестованного значения СО при Р=095 ±0,004 %;

-    стандартный образец массовой доли серы в нефти и нефтепродуктах ^РФ-9) ГСО 10433-2014 с аттестованным значением массовой доли серы в диапазоне от 0,150 до 0,250 % и границами допускаемых значений абсолютной погрешности аттестованного значения СО при Р=0,95 ±0,006 %;

-    стандартные образцы массовой доли азота в нефтепродуктах (имитатор) ГСО 10318-2013 комплект (СО МДАН-ПА-3) с аттестованными значениями массовой доли азота от 1,5 до 100 ppm и комплект (СО МДАН-ПА-4) с аттестованными значениями массовой доли азота от 1,5 до 1000 ppm и границами относительной погрешности аттестованного значения СО при Р=0,95 не более ±5 %.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Техническая документация изготовителя «PAC L.P.», США
