| Номер в госреестре | 73275-18 |
| Наименование СИ | Системы для определения |
| Обозначение типа СИ | БПК BD600 |
| Изготовитель | Компания "Tintometer GmbH", Германия |
| Год регистрации | 2018 |
| Срок свидетельства | 30.11.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы для определения БПК BD600 (далее - системы), предназначены для измерений биохимического потребления кислорода (БПК) в питьевых, природных поверхностных и очищенных сточных водах.
Принцип действия системы БПК основан на манометрическом методе определения БПК. Манометрический метод заключается в измерении давления в герметично закрытой емкости с анализируемой пробой во время её инкубации (или до и после инкубации).
БПК рассчитывается как количество кислорода, поглощенного в результате разложения органических компонентов в биохимическом процессе. Процесс поглощения кислорода сопровождается выделением углекислого газа, который вступает в химическую реакцию с гидроксидом калия, находящимся в резиновых вкладышах реакционных бутылок, входящих в систему БПК. В результате в замкнутой системе происходит снижение давления газа, которое измеряется измерительной головкой и отображается на дисплее системы непосредственно в единицах БПК.
Система БПК состоит из измерительной системы с кронштейном для установки реакционных бутылок и перемешивающим устройством, шести реакционных бутылок с измерительными головками (датчиками), встроенными в крышки реакционных бутылок, клавиатуры с дисплеем.
В автоматическом режиме система БПК регистрирует давление внутри реакционных бутылок через каждый час в первые сутки измерений, через каждые два часа во вторые сутки измерений и через каждые 24 часа, начиная с третьих суток. Продолжительность измерений может быть установлена от 1 до 28 суток с приращениями в одни сутки.
Пломбировка корпуса системы не предусмотрена.

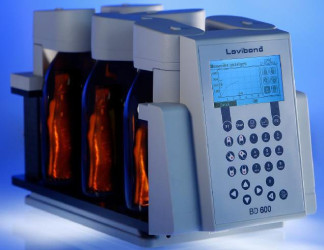

Общий вид системы приведен на рисунке 1.
Системы функционируют под управлением встроенного программного обеспечения (ПО). Встроенное ПО обеспечивает управление, сбор и обработку измерительной информации, хранение и отображение результатов измерений, а также передачу полученных данных на внешние устройства (SD- карту или USB флеш-карту памяти).
Влияние встроенного ПО преобразователей учтено при нормировании метрологических характеристик.
Уровень защиты ПО «низкий» в соответствии с Р 50.2.077-2014.
Идентификационные данные встроенного ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ВБ600 ОБ |
| Номер версии (идентификационный номер) ПО | не ниже v1.1.37 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений биохимического потребления кислорода (БПК), мг/дм3 | от 2 до 4000 |
| Диапазон показаний биохимического потребления кислорода (БПК), мг/дм3 | от 0 до 4000 |
| Пределы допускаемой относительной погрешности измерений БПК, % | ±20 |
| Примечание - При измерениях значение диапазона БПК выбирается в соответствии с таблицей 3. | |
| Таблица 3 - Диапазон измерений Б | ПК в зависимости от объема образца | |
| Диапазон измерения БПК, мг/дм3 | Диапазон показаний БПК, мг/дм3 | Объем образца, мл |
| от 2 до 40 | от 0 до 40 | 428 |
| от 2 до 80 | от 0 до 80 | 360 |
| от 2 до 200 | от 0 до 200 | 244 |
| от 2 до 400 | от 0 до 400 | 157 |
| от 2 до 800 | от 0 до 800 | 94 |
| от 2 до 2000 | от 0 до 2000 | 56 |
| от 2 до 4000 | от 0 до 4000 | 21,7 |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: -электропитание от батареек (3 щелочно-марганцевые типа С/LR14), B -напряжение питания постоянного тока (сетевой адаптер), В | 4,5 15 |
| Г абаритные размеры, мм, не более - высота - ширина - длина | 213 182 376 |
| Масса (с батарейками и пустыми реакционными бутылками, без сетевого адаптера и магнитного привода), кг, не более | 4,2 |
| Условия эксплуатации: о - температура окружающей среды, С - относительная влажность (без конденсации влаги), % - атмосферное давление, кПа | от +19 до +21 от 5 до 80 от 84 до 106,7 |
| Средний срок службы, лет | 8 |
| Средняя наработка на отказ, ч | 18000 |
наносится на корпус системы методом трафаретной печати, на титульный лист руководства по эксплуатации и паспорт типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Система для определения БПК ВD600 в составе: | - | 1 шт. |
| - измерительная система с кронштейном для | ||
| установки реакционных бутылок | 1 шт. | |
| - измерительные головки | 6 шт. | |
| - реакционные бутылки | 6 шт. | |
| - резиновые вкладыши для реакционных бутылок | 6 шт. | |
| - магнитные якорьки | 6 шт. | |
| - щелочно-марганцевые батарейки (C/LR14) | 3 шт. | |
| - трубка (держатель батареек) | 1 шт. | |
| - привод магнитных мешалок | 1 шт. | |
| - сетевой адаптер с сетевой вилкой | 1 шт. | |
| - кабель Y | 1 шт. | |
| - кабель USB | 1 шт. | |
| - упаковка с ингибитором | 1 шт. | |
| - упаковка с гидроксидом калия (раствором КОН) | 1 шт. | |
| - мерные колбы (с переливом) на 157 и 428 мл | 2 шт. | |
| - шестигранный ключ | 1 шт. | |
| Руководство по эксплуатации | - | 1 экз. |
| Паспорт | - | 1 экз. |
| Методика поверки | МП 231-0049-2018 | 1 экз. |
осуществляется по документу МП 231-0049-2018 «ГСИ. Системы для определения БПК BD600. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д. И. Менделеева» 03 сентября 2018 г. Основные средства поверки:
- стандартный образец биохимического потребления кислорода ГСО 8048-94, (аттестованное значение БПК не менее 90 мг/дм3, погрешность аттестованного значения ±5%).
- калибраторы давления портативные Метран 501-ПКД-Р (рег. № 22307-09).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) корпус системы.
приведены в эксплуатационном документе.
Техническая документация компании «Tintometer GmbH», Германия
| Зарегистрировано поверок | 270 |
| Поверителей | 18 |
| Актуальность данных | 21.11.2024 |
