| Номер в госреестре | 73276-18 |
| Наименование СИ | Спектрометры рентгенофлуоресцентные |
| Обозначение типа СИ | Lab-X5000 |
| Изготовитель | "Hitachi High-Tech Analytical Science Shanghai Co., Limited", Китай |
| Год регистрации | 2018 |
| Срок свидетельства | 30.11.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Спектрометры рентгенофлуоресцентные Lab-X5000 (далее - спектрометры) предназначены для измерений массовой доли серы в нефти и в нефтепродуктах.
Принцип действия спектрометров основан на измерении интенсивности вторичного излучения серы, образующегося при облучении пробы рентгеновским излучением. Интенсивность вторичного излучения пропорциональна содержанию серы в анализируемой пробе.
Спектрометры состоят из источника рентгеновского излучения (рентгеновской трубки), кюветного отделения для установки исследуемых образцов, приемника вторичного излучения и электронных блоков.
Спектрометры представляют собой настольные лабораторные приборы. Управление процессом измерения осуществляется от строенного компьютера с помощью сенсорного экрана. После окончания измерения на экран выводится значение массовой доли серы, выраженное в процентах.
Пломбирование спектрометров не предусмотрено.

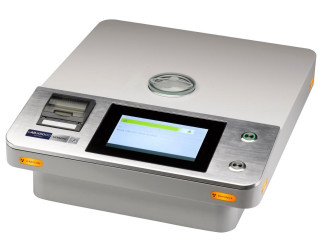

Общий вид спектрометров и место нанесения знака поверки приведены на рисунке 1.
Спектрометры оснащены встроенным ПО Lab-X software. Все ПО являются метрологически значимыми и выполняют следующие функции:
- управление спектрометром;
- проведение диагностических проверок спектрометра и отдельных его блоков;
- построение и хранение градуировочных графиков;
- получение, обработка и хранение результатов измерений.
Уровень защиты ПО «средний» согласно Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Lab-X software |
| Номер версии (идентификационный номер) ПО | не ниже rel-1.1.3-0-* |
| Цифровой идентификатор ПО | — |
| * После последней цифры номера версии через дефис допускается наличие буквенных или цифровых суффиксов. | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений массовой доли серы, % | от 0,0005 до 5,0 |
| Пределы допускаемой относительной погрешности, %: - в диапазоне массовых долей от 0,0005 до 0,001 % включ. | ±60 |
| - в диапазоне массовых долей св. 0,001 до 0,01 % включ. | ±35 |
| - в диапазоне массовых долей св. 0,01 до 0,1 % включ. | ±15 |
| - в диапазоне массовых долей св. 0,1 до 1,0 % включ. | ±6,0 |
| - в диапазоне массовых долей св. 1,0 до 5,0 % | ±4,0 |
| Предел допускаемого относительного СКО случайной составляющей погрешности (для массовой доли серы 0,05 %), % | 0,5 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Г абаритные размеры (ДхШхВ), мм, не более | 520x440x155 |
| Масса, кг, не более | 16 |
| Напряжение питания частотой (50±1) Гц, В | 220+22-зз |
| Потребляемая мощность, В-А, не более | 85 |
| Средний срок службы, лет | 8 |
| Наработка на отказ, ч, не менее | 15000 |
| Условия эксплуатации: о/~' -диапазон температур окружающего воздуха, С -относительная влажность окружающего воздуха при температуре +25 оС, %, не более - диапазон атмосферного давления, кПа | от +15 до +30 80 от 84 до 106 |
наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на лицевую панель корпуса прибора в виде наклейки.
Таблица 4 - Комплектность спектрометра
| Наименование | Обозначение | Количество |
| Спектрометр | Lab-X5000 | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП-242-2267-2018 | 1 экз. |
осуществляется по документу МП-242-2267-2018 «ГСИ. Спектрометры рентгенофлуоресцентные Lab-X5000. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 20 августа 2018 г.
Основные средства поверки:
Стандартные образцы массовой доли серы в минеральном масле с диапазоном аттестованных значений:
- от 0,0005 до 0,0006 %, имеющие относительную погрешность аттестации не более ±20 % (ГСО 11028-2018 (СНН01-ЭК));
- от 0,002 до 0,003 %, от 0,015 до 0,030 %, от 0,04 до 0,06 %, от 0,15 до 0,30 %, от 1,900 до 2,100 %, от 4,500 до 5,000 %, имеющие относительную погрешность аттестации не более ±5,0 % (ГСО 11029-2018 (СНН02-50-ЭК), ГСО 11030-2018 (СНН02-200-ЭК), ГСО 11031-2018 (СНН02-500-Эк), ГСО 8494-2003 (СН-0,200-ЭК), ГСО 8496-2003 (СН-2,000-ЭК), ГСО 81792002 (СН-5,000-ЭК)).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых спектрометров с требуемой точностью.
Знак поверки наносится на лицевую панель спектрометра, как показано на рисунке 1.
приведены в эксплуатационном документе.
и технические документы, устанавливающие требования к спектрометрам рентгенофлуоресцентным Lab-X5000
Техническая документация изготовителя.
| Зарегистрировано поверок | 145 |
| Поверителей | 16 |
| Актуальность данных | 06.12.2024 |
