| Номер в госреестре | 73277-18 |
| Наименование СИ | Дефектоскопы ультразвуковые однониточные |
| Обозначение типа СИ | "СОМ" |
| Изготовитель | Акционерное общество «Фирма ТВЕМА» (АО «Фирма ТВЕМА»), г. Москва |
| Год регистрации | 2018 |
| Срок свидетельства | 30.11.2029 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Дефектоскопы ультразвуковые однониточные «СОМ» (далее - дефектоскопы) предназначены для измерений глубины залегания дефектов ультразвуковым методом при выполнении сплошного неразрушающего контроля ультразвуковым методом одной нити железнодорожного пути по длине и сечению (за исключением перьев подошвы и участков, затененных болтовыми отверстиями), а также локального контроля отдельных сечений рельсов, сварных стыков рельсов и элементов стрелочных переводов.
Принцип действия дефектоскопов основан на ультразвуковом методе неразрушающего контроля. В основе метода лежит способность ультразвуковых колебаний распространяться в рельсах и отражаться от внутренних дефектов.
Возбуждение ультразвуковых колебаний в рельсах и прием отраженных эхо-сигналов осуществляется пьезоэлектрическими преобразователями (ПЭП), которые связаны с генератором и приемником дефектоскопа.
Дефектоскопы состоят из ходовой части в виде штанги, крепящейся к искательной системе с блоками ПЭП, блока индикации и управления и генераторно-усилительного блока. Для определения местоположения дефектоскоп снабжен модулем геопозиционирования.
Акустический контакт между ПЭП и головкой рельса обеспечивается подачей контактирующей жидкости, которая хранится в канистре, размещённой в заплечном кофре оператора.

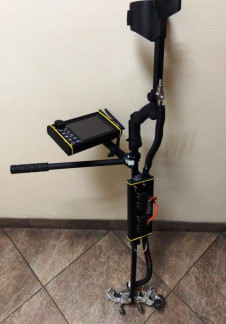

Общий вид дефектоскопов представлен на рисунке 1.
Пломбирование дефектоскопов не предусмотрено.
В дефектоскопах установлено программное обеспечение, которое выполняет функции управления, настройки, сбора и обработки данных и визуализации результатов измерений.
Конструкция дефектоскопов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Идентификационные данные ПО приведены в таблице 1.
Уровень защиты программного обеспечения дефектоскопов соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | СОМ-Т |
| Номер версии (идентификационный номер) ПО | 1.2018.220 и выше |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений координат дефектов по глубине по стали, мм | от 3 до 210 |
| Пределы допускаемой абсолютной погрешности измерений координат дефектов по глубине по стали, мм | ±5 |
| Диапазон измерений временных интервалов, мкс | от 5 до 200 |
| Пределы допускаемой абсолютной погрешности измерений временных интервалов, мкс | ±3 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Количество каналов контроля, шт, не менее | 16 |
| Эффективная частота ПЭП и ее отклонение, МГц | 2,5±0,25 |
| Масса укомплектованного дефектоскопа без запаса контактной жидкости, кг, не более | 7 |
| Габаритные размеры рамы с датчиками мм, не более -длина -ширина -высота | 300 300 1300 |
| Диапазон рабочих температур, оС | от -40 до +50 |
наносится на титульный лист руководства по эксплуатации методом печати. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Дефектоскоп ультразвуковой однониточный «СОМ» | - | 1 шт. |
| Преобразователи ультразвуковые | - | 1 компл. |
| Формуляр | ВДМА.663500.192 ФО | 1 экз. |
| Руководство по эксплуатации | ВДМА.663500.192 РЭ | 1 экз. |
| Методика поверки | МП № 203-38-2018 | 1 экз. |
осуществляется по документу МП № 203-38-2018 «Дефектоскопы ультразвуковые однониточные «СОМ». Методика поверки», утвержденному ФГУП «ВНИИМС» 30 июля 2018 г.
Основные средства поверки:
- Прибор комбинированный VirtualBench NI VB-8012 (Рег. № 64911-16);
- Комплект мер ультразвуковых ККО-3, мера № 2 (Рег. № 63388-16);
- Штангенциркуль ШЦ-П-630-0,05 (Рег. № 22088-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых дефектоскопов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ВДМА.663500.192 ТУ. Дефектоскопы ультразвуковые однониточные «СОМ». Технические условия
| Зарегистрировано поверок | 33 |
| Поверителей | 5 |
| Актуальность данных | 21.11.2024 |
