| Номер в госреестре | 73290-18 |
| Наименование СИ | Угломеры с нониусом |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод "КАЛИБР" (ООО ЮУИЗ "КАЛИБР"), г. Челябинск |
| Год регистрации | 2018 |
| Срок свидетельства | 30.11.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Угломеры с нониусом (далее по тексту - угломеры) предназначены для измерений наружных и внутренних углов контактным методом.
Принцип действия угломеров основан на совмещении линейки основания и подвижной линейки с измеряемыми поверхностями и непосредственном отсчете показаний размера измеряемого угла по шкалам основания и нониуса угломера.
На основании угломеров типа 1, выполненном в виде полудиска, нанесена угловая шкала через 1° от 0° до 120°, причем каждое десятое деление оцифровано до 90°. Остальные деления предназначены для отсчета с помощью нониуса долей градуса. На оси основания укреплена деталь, одна часть которой представляет собой сектор с укрепленным на нем нониусом, другая выполнена в виде линейки, измерительной поверхностью которой пользуются при измерении углов свыше 90° и до 180°. На эту линейку надевается угольник, с помощью которого измеряются углы от 0° до 90°. На основании жестко укреплена вторая линейка, неподвижная. Измерительная поверхность этой линейки является стороной угла, с которым сравнивается угол измеряемого изделия. Угломеры оснащены микрометрической подачей. Для фиксации размера угломеры имеют стопорный винт.
Угломер типа 2 смонтирован на основании, жестко скрепленным с линейкой. По дуге основания перемещается сектор, несущий нониус. К сектору, посредством зажима может быть прикреплен угольник или линейка, имеющие возможность перемещаться по грани сектора и фиксироваться в требуемом положении стопорным винтом. Линейка при помощи зажима может прикрепляться и к короткой стороне угольника. Точная установка при измерении углов обеспечивается микрометрической подачей, путем вращения гайки с накаткой, расположенной с тыльной стороны угломера. Для фиксации размера угломеры имеют стопорный винт.
Угломер типа 3 смонтирован на круговом основании, жестко скрепленным с круговой шкалой-лимбом. По дуге основания с помощью рычажка с зубчатой передачей вращается крышка, несущая нониус и стеклянную линзу, позволяющую точнее снять отсчет показания прибора. Крышка крепится к основанию с помощью винта, который позволяет закрепить одну из двух прилагаемых линеек с пазами, в которые входит шпонка. К основанию угломера с помощью двух винтов прикреплена пластина с выдержанным зазором между пластинами. В зазор между этими двумя винтами с помощью микровинта присоединяется одна (жестко фиксируемая) из двух измерительных баз угломера, выполненная в виде небольшой линейки со скосом. Точная установка при измерении углов обеспечивается микрометрической подачей, путем вращения гайки с накаткой, расположенной с тыльной стороны угломера. Для фиксации размера угломеры имеют стопорный винт.
Угломер типа 4 состоит из основания, которое представляет собой полудиск со шкалой углов. На оси основания установлена линейка с нониусом, которая закрепляется в требуемом положении стопорной гайкой.
Угломеры всех типов могут быть изготовлены с взаимным расположением верхней кромки нониуса (плоскость нониуса) и поверхности шкалы основания, которое соответствует исполнениям 1 или 2, указанных на рисунке 5.
Детали угломеров, имеющие измерительные поверхности или шкалы, изготовлены из инструментальной, нержавеющей или легированной конструкционной сталей. Наружные поверхности деталей угломеров, за исключением измерительных поверхностей и деталей, изготовленных из нержавеющей стали, хромированы. Могут быть изготовлены шкалы с матовым покрытием для угломеров, изготовленных из нержавеющей стали.
Общий вид угломеров указан на рисунках 1-4.
Пломбирование угломеров не предусмотрено.
&
о-ис*
Ж
' <$>
to
Во
«о то
4 «\

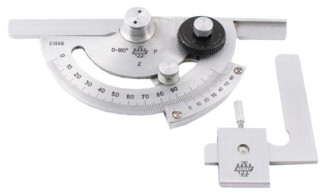

Рисунок 1 - Общий вид угломеров типа 1
Рисунок 5 - Взаимное расположение верхней кромки нониуса (плоскость нониуса) и
поверхности шкалы основания
Таблица 1 - Тип, значение отсчета по нониусу, цена деления шкалы основания и диапазон измерений угломеров___
| Тип угломера | Значение отсчета по нониусу, ...' | Цена деления шкалы основания, ...° | Диапазон измерений, . ° | |
| наружных углов | внутренних углов | |||
| 1 | 2; 5 | 1 | От 0 до 180 | — |
| 2 | 2 | 1 | От 0 до 360 | От 40 до 180 |
| 3 | 5; 10 | 1 | От 0 до 360 | — |
| 4 | 10 | 1 | От 0 до 180 | — |
Таблица 2 - Пределы допускаемой абсолютной погрешности измерений углов как при незатянутом, так и при затянутом стопоре при температуре окружающего воздуха от плюс 15 до плюс 25 °С и относительной влажности до 80 %_
| Значение отсчета по нониусу, .' | Пределы допускаемой абсолютной погрешности, .' |
| 2 | ±2 |
| 5 | ±5 |
| 10 | ±10 |
Таблица 3 - Допуски плоскостности и прямолинейности измерительных поверхностей угломеров_
| Длина измерительных поверхностей, мм | Допуск плоскостности и прямолинейности, мкм, не более |
| От 0 до 100 включ. | 3 |
| св. 100 до 150 включ. | 4 |
| св. 150 до 200 включ. | 5 |
| св. 200 | 6 |
| Примечание: Требования плоскостности и прямолинейности не | |
| распространяются: | |
| - на зону в 1 мм от краев, ограничивающих длину, для измерительных | |
| поверхностей до 150 мм включительно; | |
| - на зону в 1,5 мм для измерительных поверхностей свыше 150 мм; | |
| - на зону 0,2 мм вдоль плоских измерительных поверхностей. | |
Таблица 4 - Допуски параллельности измерительных поверхностей линейки угломера типа 3 и нониуса угломера типа 4_
| Длина измерительных поверхностей, мм | Допуск параллельности, мкм, не более |
| От 0 до 100 включ. | 6 |
| св. 100 до 150 включ. | 8 |
| св. 150 до 200 включ. | 10 |
| св. 200 | 12 |
| Таблица 5 - | Размеры штрихов шкалы основания и нониуса | ||
| Тип угломера | Расстояние между штрихами шкал, мм, не менее | Ширина штрихов, мм | Разница отдельных штрихов по ширине для одной шкалы, мм, не более |
| 1 | 0,80 | ||
| 2 | От 0,08 до 0,20 | 0,03 | |
| 3 | 0,45 | ||
| 4 | 1,00 | 0,05 | |
Таблица 6 - Основные метрологические и технические характеристики угломеров
| Наименование характеристики | Значение |
| Расстояние между кромкой нониуса и основанием (см. рис. 5), мм, не более, для: - исполнения 1 - исполнения 2 | 2 3 (N о о" о" |
| Значение перекрытия штрихов шкалы основания шкалой нониуса для исполнения 1, мм, не менее | 0,5 |
| Параметр шероховатости Ra измерительных поверхностей по ГОСТ 2789-73, мкм, не более | 0,2 |
| Условия эксплуатации: -нормальная область значений температур, °С -относительная влажность воздуха, %, не более | От+15 до +25 80 |
| Установленный полный срок службы, лет, не менее | 5 |
Таблица 7 - Габаритные размеры и масса
| Тип угломера | Г абаритные размеры, мм, не более | Масса, кг, не более | ||
| Длина | Ширина | Высота | ||
| 1 | 140 | 126 | 18 | 0,2 |
| 2 | 150 | 150 | 27 | 0,4 |
| 3 | 300 | 67 | 33 | 0,4 |
| 4 | 260 | 190 | 35 | 0,4 |
наносится на титульный лист паспорта типографским способом.
| Таблица 8 - Комплектность средств измерений | ||
| Наименование | Обозначение | Количество |
| Угломер | - | 1 шт. |
| Сменные измерительные линейки (для угломера типа 3) | - | 1 компл. |
| Паспорт для: - угломеров типа 1 - угломеров типа 2 - угломеров типа 3 - угломеров типа 4 | УН.01.001. ПС УН.01.002. ПС УН.01.003. ПС УН.01.004. ПС | 1 экз. |
| Футляр (мягкая упаковка) | - | 1 шт. |
осуществляется по документу МИ 2131-90 Рекомендация. ГСИ. Угломеры с нониусом. Методика поверки.
Основные средства поверки:
- меры угловые класса точности 2 по ГОСТ 2875-88;
- микрометр МР 75 по ГОСТ 4381-87.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или паспорт.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к угломерам с нониусом
ГОСТ 5378-88 Угломеры с нониусом. Технические условия
| Зарегистрировано поверок | 855 |
| Поверителей | 87 |
| Актуальность данных | 21.11.2024 |
