Государственный реестр средств измерений

Устройства для распределения теплопотребления ИНТЕГРАЛ, 73304-18

Устройства для распределения теплопотребления «ИНТЕГРАЛ» (далее -распределители) предназначены для измерения температуры поверхности отопительного прибора и окружающего воздуха в помещении, измерения разности температур и вычисления интегральной безразмерной величины, соответствующей доле теплоотдачи отопительного прибора в коллективной системе отопления.
Карточка СИ
Номер в госреестре 73304-18
Наименование СИ Устройства для распределения теплопотребления
Обозначение типа СИ ИНТЕГРАЛ
Изготовитель ООО "Водоучет Санкт-Петербург", г. Санкт-Петербург
Год регистрации 2018
Срок свидетельства 04.12.2024
МПИ (интервал между поверками) 10 лет
Описание типа скачать
Методика поверки скачать

Назначение

Устройства для распределения теплопотребления «ИНТЕГРАЛ» (далее -распределители) предназначены для измерения температуры поверхности отопительного прибора и окружающего воздуха в помещении, измерения разности температур и вычисления интегральной безразмерной величины, соответствующей доле теплоотдачи отопительного прибора в коллективной системе отопления.

Описание

Принцип действия распределителя основан на измерении разности температуры между поверхностью отопительного прибора и окружающего воздуха в помещении, и вычисления интегральной безразмерной величины, пропорциональной теплу, рассеиваемому за период отсчета отопительным прибором.

Интегральная величина Е накапливается в соответствии с алгоритмом:

где,

KLCD - коэффициент, ограничивающий переполнение дисплея;

R. - приращение показания за один такт измерений;

tm - температура датчика отопительного прибора, °С;

tL - температура датчика окружающей среды, °С;

1,33 - типовой показатель степени температурного напора;

Kq - коэффициент теплоотдачи отопительного прибора;

Кс - коэффициент термического контакта датчиков, коэффициент;

Кт - коэффициент при проектных комнатных температурах < 16 °С;

Д т - длительность такта измерений.

Распределители состоят из датчиков температуры (датчик температуры отопительного прибора и датчик температуры окружающего воздуха (внутренний) и измерительного вычислителя, содержащего микропроцессор и жидкокристаллический дисплей.

Конструктивно распределители выполнены в пластмассовом корпусе. При монтаже датчик температуры отопительного прибора закрепляется на тепловом адаптере, который входит в комплект поставки. Адаптер монтируется на отопительном приборе с помощью установочного крепежа.

На жидкокристаллический дисплей распределителя могут быть выведены, текущие значения измеренных температур, текущее интегральное значение, сообщения об ошибках, в том числе предупреждение о разряде батареи. Распределители оборудованы беспроводным интерфейсом

Распределители оборудованы беспроводным интерфейсом связи (радиоканал, работающий на частоте 2,4 ГГц, 868/915 МГц, 433 МГц, 169 МГц, либо любой нелицензируемый диапазон частот по протоколам передачи данных LPWAN, Lora, Wireless MBUS в зависимости от исполнения).

Распределители пломбируются механической защелкой однократного применения, предназначенной для идентификации факта несанкционированного доступа. Демонтаж распределителя с отопительного прибора возможен только после разрушения пломбы, что фиксируется и кодируется в виде ошибки, которая выводится на дисплей.

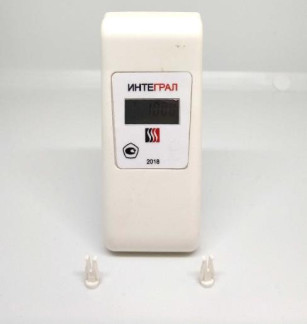

Общий вид распределителей и схема пломбировки от несанкционированного доступа представлены на рисунке 1.

Рисунок - 1 Общий вид и схема пломбировки распределителей

Программное обеспечение

Распределители имеют встроенное программное обеспечение (ПО). Встроенное ПО устанавливаются (прошиваются) в памяти распределителя при изготовлении. В процессе эксплуатации ПО не может быть изменено, т.к. пользователь не имеет к нему доступа.

ПО предназначено для сбора, преобразования, обработки, отображения на дисплее распределителя и передачи во внешние измерительные системы результатов измерений и диагностической информации.

Нормирование метрологических характеристик распределителей проведено с учетом влияния ПО.

Уровень защиты встроенного ПО и измерительной информации от преднамеренных и непреднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Uni 01

Номер версии (идентификационный номер)

11.02

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Стартовая температура измерений, °С

At* > 5

Диапазон измерений датчика температуры, °С:

- tm

от +20 до +95

- tl

от +5 до +50

Пределы допускаемой относительной погрешности измерений интегральной величины Е, %:

- для 5 °С < At < 10 °С

±12

- для 10 °С < At < 15 °С

±8

- для 15 °С < At < 40 °С

±5

- для 40 °С < At

±3

Максимальная мощность радиатора отопления, Вт

10000

* At=(tm- tl), где tm - измеренная температура поверхности радиатора отопления, tl -

измеренная температура окружающего воздуха в помещении

Наименование характеристики

Значение

Напряжение встроенного элемента питания, В

3

Срок службы встроенного элемента питания, лет, не менее

10

Мощность передатчика, мВт не более

10

Рабочие условия эксплуатации:

- группа исполнения по ГОСТ Р 52931-2008

В4

Габаритные размеры, мм, не более: - длина

90

- ширина

40

- высота

30

Масса, г, не более

100

Знак утверждения типа

наносится на переднюю панель распределителя и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Комплектность поставки устройства для распределения тепла «ИНТЕГРАЛ» соответствует таблице 4.

Таблица 4 - Комплектность распределителей

Наименование и обозначение

Обозначение

Количество

Устройство для распределения теплопотребления «ИНТЕГРАЛ»*

1 шт.

Руководство по эксплуатации

РЭ 26.51.5-001-00119103-2018

1 экз.

Устройство для распределения теплопотребления «ИНТЕГРАЛ». Методика поверки

МП 26.51.5-001-00119103-2018

1 экз. на партию

Тепловой адаптер

-

1 шт.

* - Исполнение распределителя определяется договором на поставку.

Поверка

осуществляется по документу МП 26.51.5-001-00119103-2018 «Устройство для распределения теплопотребления «ИНТЕГРАЛ». Методика поверки» утвержденному ЗАО КИП «МЦЭ»

14.09.2018 г.

Основные средства поверки:

-    измеритель температуры многоканальный прецизионный МИТ8, рег. № 19736-11;

-    рабочий эталон 3-го разряда по ГОСТ 8.558-2009 (термометр сопротивления платиновый вибропрочный ТСПВ-1, рег. № 50256-12);

-    термостат переливной прецизионный ТПП-1, рег. № 33744-07.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в соответствующий раздел руководства по эксплуатации и/или на бланк свидетельства о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ТУ 26.51.5-001-00119103-2018 Устройства для распределения теплопотребления «ИНТЕГРАЛ». Технические условия

Зарегистрировано поверок 3984
Поверителей 1
Актуальность данных 07.12.2024
