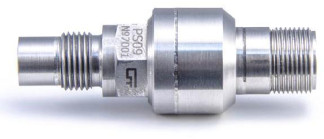

Датчики динамического давления PS09, 73310-18

Модификация

Использование во взрывоопасных зонах

Тип соединителя

PS09В

да

2РМГ14Б4Ш1В1В

PS09В-01

Неразъёмный кабель с соединителем А4 (4 наконечника)

PS09

нет

2РМГ14Б4Ш1В1В

PS09-01

Неразъёмный кабель с разъемом Т1 (2РМД18КПН4Г)

Наименование характеристики

Значение

характеристики

Диапазон измеряемых давлений, МПа

от 0 до 25

Пределы допускаемой основной погрешности, приведенной к верхнему пределу измерений, %

±3

Номинальное значение коэффициента преобразования с отклонением, пКл/МПа

200 ± 60

Отклонение номинального значения коэффициента преобразования от паспортного значения в течение года, %, не более

10

Частота собственного резонанса, кГц, не менее

30

Пределы допускаемой дополнительной относительной погрешности, вызванной изменением температуры окружающего воздуха в рабочем диапазоне температур, % на каждые 10 °С

±0,2

Полярность выходного сигнала

положительная

Электрическое сопротивление изоляции для модификаций PS09, PS09-01 между контактами 1, 2 соединителя и корпусом при напряжении 100 В, МОм, не менее

-    в нормальных условиях применения

-    в диапазоне температур от -60 до +200 °С

-    при относительной влажности 98 % и температуре +25 °С

10 000; 1 000; 100

Электрическое сопротивление изоляции для модификаций PS09В, PS09В-01 между контактами 1, 2, 3 и контактом 4 соединителя при напряжении 100 В, МОм, не менее

-    в нормальных условиях применения

-    в диапазоне температур от -55 до +125 °С

-    при относительной влажности 98 % и температуре +25 °С

1 000;

100;

100

Электрическая ёмкость между контактами 1 и 2 соединителя на частоте 1000 Гц в нормальных условиях применения, пФ

-    для модификации PS09

-    для модификации PS09-01 при длине кабеля (2 ± 0,1) м 1)

от 7 до 12; от 180 до 220

Г абаритные размеры:

-    диаметр, мм, не более

-    длина (без кабеля), мм, не более

-    длина кабеля для модификаций PS09-01, PS09В-01, м

25;

75;

(2 ± 0,1) 2)

Масса (без кабеля), кг, не более

0,095

Степень защиты от внешних воздействий по ГОСТ 14254:

-    для модификаций PS09, PS09В

-    для модификаций PS09-01, PS09В-01

IP65

IP68

Нормальные условия применения:

-    температура окружающего воздуха, °С

-    относительная влажность воздуха, %

-    атмосферное давление, кПа

от +21 до +25; от 30 до 80; от 84,0 до 106,7

Наименование характеристики

Значение

характеристики

Рабочие условия применения (устойчивость) датчика:

-    температура окружающего воздуха, °С

а)    для модификаций PS09, PS09-01

б)    для модификаций PS09В, PS09В-01

-    относительная влажность окружающего воздуха, %, при температуре 25 °С и более низких температурах, без конденсации влаги

от - 60 до +200 от - 55 до +125

до 98

1)    Увеличение длины кабеля на 1 м увеличивает емкость на (80 - 140) пФ.

2)    Длина кабеля определяется заказчиком. Датчик с длиной кабеля (2 ± 0,1) м поставляется по умолчанию

Наименование

Количество, шт

Датчик динамического давления PS09 (PS09B, PS09-01, PS09B -01)

1

Кабель АК41Р6А4 (для PS09B), АК41Р6Т1 (для PS09)

1

Уплотнительное кольцо АА02

2

Паспорт АБКЖ.433643.006 ПС

1

Руководство по эксплуатации АБКЖ.433643.006 РЭ

по одному на партию

Методика поверки АБКЖ.433643.006 МП

Копия Ех-сертификата соответствия (для взрывозащищенного исполнения)
