| Номер в госреестре | 73315-18 |
| Наименование СИ | Устройства температурного интерфейса |
| Обозначение типа СИ | *-TI-Ex8.FF.* |
| Изготовитель | "Pepperl + Fuchs GmbH", Германия; Фирма "Pepperl + Fuchs Pte, Ltd.", Сингапур |
| Год регистрации | 2018 |
| Срок свидетельства | 04.12.2029 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства температурного интерфейса серии *-TI-Ex8.FF.* (далее - устройства) предназначены для измерений напряжения постоянного тока, сопротивления, в том числе сигналов от термопар и термопреобразователей сопротивления.
Принцип действия устройств основан на аналого-цифровом преобразовании (АЦП) параметров измеряемых электрических сигналов и передачи их во вторичную часть измерительных систем.
Устройство конструктивно выполняется в виде плоского модуля, монтируемого на панель DIN-рейку с использованием различных кабельных вводов. Данные о результатах измерений собираются с восьми аналоговых входов и передаются по шине FOUNDATION Fieldbus. Устройства выполняют функции диагностирования работы первичных измерительных преобразователей (датчиков), обнаружения обрыва провода и короткого замыкания.

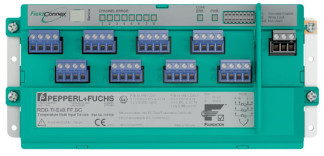

Общий вид устройства приведен на рисунке 1.
Обозначения мест нанесения знака поверки представлены на рисунке 2.
Пломбирование преобразователя не предусмотрено.
Идентификационные данные метрологически значимого программного обеспечения (ПО) приведены в таблице 1.
Метрологически значимое встроенное ПО жестко записано в ПЗУ устройства и защищено от записи и считывания.
В устройстве отсутствует возможность внесения изменений в метрологически значимую часть программы (преднамеренных и непреднамеренных) посредством внешнего интерфейса связи.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные метрологически значимого ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | PACTware |
| Номер версии (идентификационный номер ПО) | не ниже 4.1 |
| Цифровой идентификатор ПО | — |
Таблица 2 - Метрологические характеристики устройств температурного интерфейса серии *-TI-Ex8.FF.*_
| Тип входного сигнала | Диапазоны преобразования аналоговых сигналов/разрядность цифровых сигналов | Пределы допускаемой основной абсолютной погрешности | Пределы допускаемой дополнительной абсолютной погрешности от воздействия температуры окр. среды | |
| На входе | На выходе | |||
| B | от 0,431 до 13,591 мВ: от +300 до +600 °C включ. св. +600 до +1200°C включ. св. +1200 до +1800 °C | 16 бит | ±3,32 °C ±1,77 °C ±1,08 °C | ±0,006 °C/°C ±0,013 °C/°C ±0,024 °C/°C |
| Е | от -8,825 до +76,373 мВ: от -200 до -50 °C включ. св. -50 до +200 °C включ. св. +200 до +1000 °C | 16 бит | ±0,42 °C ±0,31 °C ±0,31 °C | ±0,007°C/°C ±0,004°C/°C ±0,020°C/°C |
| J | от -7,890 до +57,953 мВ: от -200 до 0 °C включ. св. +0 до +200 °C включ. св. +200 до +1000 °C | 16 бит | ±0,48 °C ±0,31 °C ±0,31 °C | ±0,007 °C/°C ±0,004 °C/°C ±0,024 °C/°C |
| К | от -5,891 до +54,886 мВ: от -200 до 0 °C включ. св. +0 до +500 °C включ. св. +500 до +1372 °C | 16 бит | ±0,68 °C ±0,43 °C ±0,43 °C | ±0,008°C/°C ±0,010°C/°C ±0,032°C/°C |
| N | от -7,890 до +57,953 мВ: от -200 до -100 °C включ. св. -100 до +500 °C включ. св. +500 до +1300 °C | 16 бит | ±1,03 °C ±0,54 °C ±0,39 °C | ±0,008 °C/°C ±0,009 °C/°C ±0,026 °C/°C |
| R | от 0 до 21,101 мВ: от 0 до +350 °C включ. св. +350 до +800 °C включ. св. +800 до +1768 °C | 16 бит | ±1,93 °C ±1,16 °C ±1,16 °C | ±0,006 °C/°C ±0,013 °C/°C ±0,034 °C/°C |
| S | от 0 до 18,693 мВ: от 0 до +550 °C включ. св. +550 до +800 °C включ. св. +800 до +1768 °C | 16 бит | ±1,92 °C ±1,15 °C ±1,15 °C | ±0,009 °C/°C ±0,014 °C/°C ±0,036 °C/°C |
| T | от -5,603 до +20,872 мВ: от -200 до -50 °C включ. св. -50 до +200 °C включ. св. +200 до +400 °C | 16 бит | ±0,66 °C ±0,35 °C ±0,35 °C | ±0,007 °C/°C ±0,004 °C/°C ±0,007 °C/°C |
| Тип входного сигнала | Диапазоны преобразования аналоговых сигналов/разрядность цифровых сигналов | Пределы допускаемой основной абсолютной погрешности | Пределы допускаемой дополнительной абсолютной погрешности от воздействия температуры окр. среды | |
| На входе | На выходе | |||
| Pt 50 | от -200 до +850°С | 16 бит | ±0,77 °С | ±0,010 °С/°С |
| Pt 100 | от -200 до +850°С | 16 бит | ±0,33 °С | ±0,010 °С/°С |
| Pt 200 | от -200 до +850°С | 16 бит | ±0,33 °С | ±0,010 °С/°С |
| Pt 500 | от -200 до +850°С | 16 бит | ±0,31 °С | ±0,010 °С/°С |
| Pt1000 | от -200 до +850°С | 16 бит | ±0,31 °С | ±0,010 °С/°С |
| Ni 100 | от -60 до +250°С | 16 бит | ±0,18 °С | ±0,010 °С/°С |
| Cu 10 | от -70 до +150°С | 16 бит | ±2,99 °С | ±0,010 °С/°С |
| Напряжение пост. тока | от -100 до +150 мВ | 16 бит | ±20 мкВ | ±2 мкВ/°С |
| Сопротивление пост. току | от 0 до 650 Ом от 0 до 1300 Ом от 0 до 2600 Ом от 0 до 5200 Ом | 16 бит | ±115 мОм ±230 мОм ±460 мОм ±920 мОм | ±6 мОм/°С ±6 мОм/°С ±13 мОм/°С ±26 мОм/°С |
| Примечание - Пределы допускаемой погрешности канала компенсации температуры холодного спая термопары со встроенным термочувствительным элементом ±0,5 °С и не включены в значение погрешности. | ||||
Таблица 3 - Основные технические характеристики устройств температурного интерфейса серии *-TI-Ex8.FF*_
| Наименование характеристики | Значение |
| Напряжение питания, В | от 9 до 32 |
| Потребляемая мощность, мВт, не более | 736 |
| Г абаритные размеры, мм, не более | |
| - длина | 217 |
| - ширина | 100 |
| - высота | 60 |
| Масса, г, не более | 360 |
| Условия эксплуатации: | |
| - температуры окружающей среды, °С | от -40 до +70 |
| - относительная влажность при температуре +35 °С (без конденсации), % - атмосферное давление, кПа | до 95 от 84,0 до 106,7 |
| Нормальные климатические условия: | |
| - температуры окружающей среды, °С | от +18 до +22 |
| - относительная влажность при температуре +35 °С (без конденсации), % - атмосферное давление, кПа | от 5 до 90 от 84,0 до 106,7 |
| Наименование | Обозначение | Количество |
| Устройства температурного интерфейса | *-TI-Ex8.FF.* | Комплектация и количество в соответствии с картой заказа |
| Руководство по эксплуатации | — | 1 экз. |
осуществляется по документу МИ 2539-99 «ГСИ. Измерительные каналы контроллеров, измерительно-вычислительных, управляющих, программно-технических комплексов. Методика поверки».
Основное средства поверки:
Калибратор многофункциональный Fluke 5502E, регистрационный номер в Федеральном информационном фонде № 55804-13.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на устройства в соответствии с рисунком 2.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к устройствам температурного интерфейса серии *-TI-Ex8.FF.*
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов
