| Номер в госреестре | 73316-18 |
| Наименование СИ | Весы вагонные неавтоматического действия |
| Обозначение типа СИ | ВЭВ-100 |
| Изготовитель | ООО "Весгрупп", г. Санкт-Петербург |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы вагонные неавтоматического действия ВЭВ-100 (далее - весы) предназначены для измерения массы железнодорожных транспортных средств в режиме статического взвешивания. Весы установлены на территории ФГКУ комбинат «Восход» Росрезерва, НСО.
Принцип действия весов основан на преобразовании деформации упругих элементов весоизмерительных тензорезисторных датчиков (далее - датчиков), возникающей под действием силы тяжести взвешиваемого груза, в электрический аналоговый сигнал, изменяющийся пропорционально массе груза. Сигналы от датчиков преобразуются индикатором и выводятся в единицах массы на цифровом табло последнего.
Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ) со встроенными датчиками типа ZS модели ZSFY (госреестр 39778-08) производства фирмы «Keli SENSING TECHNOLOGY (Ningbo) Co., LtD», Китай и индикатора VT 100 производства фирмы «Vishay Transducers Ltd. (VT)», Израиль, расположенного в отапливаемом помещении весовой.

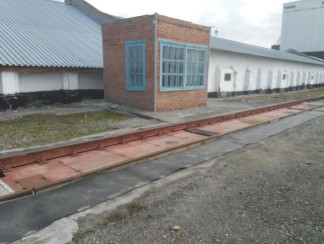

Общий вид весов представлен на рисунке 1.
Общий вид индикатора VT 100 и схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
Рисунок 2 - Общий вид индикатора VT 100 и схема его пломбирования
Программное обеспечение (далее - ПО) индикатора VT 100 является встроенным и полностью метрологически значимым.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее индикатора при его включении.
Защита от несанкционированного доступа к ПО, настройкам и данным измерений обеспечивается защитной пломбой, предотвращающей доступ к переключателю юстировки. ПО не может быть модифицировано без нарушения защитной пломбы и изменения переключения юстировки.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | VT 100 |
| Номер версии (идентификационный номер ПО) | 2.03 |
| Цифровой идентификатор ПО (контрольная сумма) | отсутствует, исполняемый код недоступен |
Конструкция индикатора исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Класс точности по ГОСТ OIML R 76-1-2011 | средний (III) |
| Максимальная нагрузка весов (Max), т | 100 |
| Минимальная нагрузка весов (Min), т | 1 |
| Поверочный интервал весов (е), кг | 50 |
| Действительная цена деления (d), кг | 50 |
| Число поверочных интервалов (n) | 2000 |
| Интервалы взвешивания для нагрузки (m), т и пределы допускаемой абсолютной погрешности (mpe), кг при поверке: 1 < m < 25 | ±25 |
| 25 < m < 100 | ±50 |
| Пределы допускаемой погрешности устройства установки на нуль | ±0,25 е |
Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при поверке.
| Наименование характеристики | Значение |
| Параметры электрического питания весов от сети переменного тока: - напряжение, В - частота, Гц | от 187 до 242 от 49 до 51 |
| Потребляемая мощность, В-А, не более | 20 |
| Г абаритные размеры ГПУ весов, м - ширина - длина | 2 15,5 |
| Масса, т | 25 |
| Условия эксплуатации: - особый диапазон рабочих температур для ГПУ весов, °С - диапазон рабочих температур индикатора, °С | от -40 до +50 от -10 до +40 |
| Вероятность безотказной работы весов за 2000 часов | 0,92 |
| Средний срок службы, лет | 10 |
наносится на маркировочную табличку, расположенную на корпусе индикатора VT 100, и типографским способом на титульный лист Руководства по эксплуатации.
Таблица 4 - Комплектность весов
| № | Наименование | Кол-во |
| 1 | Весы ВЭВ-100 в сборе | 1 |
| 2 | Комплект эксплуатационной документации: - Руководство по эксплуатации весов, совмещенное с паспортом ВОСХ.427421.001.2018.РЭ - Руководство по эксплуатации на индикатор VT 100 | 1 1 |
осуществляется по ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Метрологические и технические требования. Испытания. Приложение ДА.
Основные средства поверки:
рабочие эталоны 4 разряда по ГОСТ 8.021-2015 - гири класса точности М1; М1-2 и М3 по ГОСТ OIML R 111-1-2009.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) паспорт на весы.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к весам вагонным неавтоматического действия ВЭВ-100
ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Метрологические и технические требования. Испытания
ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерения
массы
