Тепловизоры инфракрасные Fluke моделей Ti300 PRO, Ti400 PRO, Ti450 PRO, Ti450 SF6, Ti480 PRO (далее по тексту - тепловизоры) предназначены для бесконтактных измерений пространственного распределения радиационной температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизоров, и визуализации этого распределения на дисплее тепловизора.
| Номер в госреестре | 73326-18 |
| Наименование СИ | Тепловизоры инфракрасные |
| Обозначение типа СИ | Fluke мод. Ti300 PRO, Ti400 PRO, Ti450 PRO, Ti450 SF6, Ti480 PRO |
| Изготовитель | "Fluke Corporation", США |
| Год регистрации | 2018 |
| Срок свидетельства | 04.12.2024 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Тепловизоры инфракрасные Fluke моделей Ti300 PRO, Ti400 PRO, Ti450 PRO, Ti450 SF6, Ti480 PRO (далее по тексту - тепловизоры) предназначены для бесконтактных измерений пространственного распределения радиационной температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизоров, и визуализации этого распределения на дисплее тепловизора.
Принцип действия тепловизоров основан на преобразовании теплового излучения от исследуемого объекта, передаваемого через оптическую систему на приемник, в цифровой сигнал и отображении его в виде термограммы на высококонтрастном сенсорном жидкокристаллическом дисплее тепловизора. Приемник представляет собой неохлаждаемую микроболометрическую матрицу инфракрасных высокочувствительных детекторов фокальной плоскости (FPA). Тепловизоры измеряют температуру и отображают распределение температур на поверхности объекта или на границе разделения различных сред.
Тепловизоры являются переносными оптико-электронными измерительными микропроцессорными приборами, работающими в инфракрасной области электромагнитного спектра.
Тепловизоры инфракрасные Fluke моделей Ti300 PRO, Ti400 PRO, Ti450 PRO, Ti450 SF6, Ti480 PRO отличаются друг от друга по техническим и метрологическим характеристикам и имеют исполнения, различающиеся частотой захвата изображений.
В тепловизорах используются:
- система оптической автофокусировки Fluke LaserSharp Auto Focus System, либо расширенная система ручной фокусировки;
- функция мультифокальной записи MultiSharp Focus;
- система аннотации фотографий IR-PhotoNotes для создания и связывания с ИК-изображением до пяти визуальных снимков различных объектов, текст или другую информацию, относящуюся к анализу данных и созданию отчетов;
- технология IR-Fusion для наложения друг на друга совмещенных изображений в видимом и ИК-спектре;
- функция для увеличения геометрического разрешения термографической системы на основе аппаратного обеспечения в режиме сверхразрешения («SuperResolution»);
- функция обнаружения утечки газа (только для модели Ti450 SF6).
Внутреннее программное обеспечение тепловизоров позволяет определять максимальную, минимальную, среднюю температуру, температуру в любой точке теплового изображения объекта и т.д. Измерительная информация, в т.ч. вместе с голосовой аннотацией, может быть записана в память микропроцессора или на съемную карту памяти типа microSD и передана посредством прямого подключения к USB-порту, подключения через HDMI порт или при помощи беспроводной передачи данных (WiFi, Bluetooth) на персональный компьютер или мобильное устройство. В тепловизорах предусмотрена поддержка беспроводной системы Fluke ConnectTM, которая позволяет соединять измерительные приборы в приложении на вашем смартфоне или планшете.

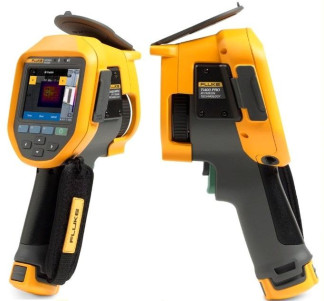

Фотографии общего вида тепловизоров инфракрасных Fluke моделей Ti300 PRO, Ti400 PRO, Ti450 PRO, Ti450 SF6, Ti480 PRO приведены на рисунке 1.
Рисунок 1 - Общий вид тепловизоров инфракрасных Fluke моделей Ti300 PRO, Ti400
PRO, Ti450 PRO, Ti450 SF6, Ti480 PRO
Пломбирование тепловизоров не предусмотрено.
Программное обеспечение (ПО) тепловизоров состоит из двух частей: из встроенного и автономного ПО.
Метрологически значимым является только встроенное ПО, находящееся в ПЗУ, размещенном внутри корпуса тепловизора, и недоступное для внешней модификации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014, программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.
Идентификационные данные встроенной части ПО приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|||
|
Идентификационное наименование ПО |
CINL FPGA |
CINL NIOS |
CMB FPGA |
SOC |
|
Номер версии (идентификационный номер) ПО, не ниже |
5.1.8 |
9.1.20 |
1.6.18 |
6.0.28 |
|
Цифровой идентификатор программного обеспечения |
отсутствует |
|||
Автономное программное обеспечение «SmartView» устанавливается на персональный компьютер и предназначено для анализа сохраненных в тепловизоре изображений и составления различных отчетов по данным измерений.
Таблица 2
|
Наименование характеристики |
Значение характеристики (в зависимости от модели тепловизо |
ра) |
|||
|
Ti300 PRO |
Ti400 PRO |
Ti450 PRO |
Ti450 SF6 |
Ti480 PRO |
|
|
Диапазон измерений температуры, °С |
от -20 до +650 |
от -20 до +1200 |
от -10 до +1500 |
от -10 до +1500 |
от -10 до +1000 |
|
Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -20 до +100 °С включ., °С |
±2,0 |
||||
|
Пределы допускаемой относительной погрешности измерений температуры в остальном диапазоне, % |
±2,0 |
||||
|
Порог температурной чувствительности (при температуре объекта +30 °С), °С |
< 0,04 |
< 0,04 |
< 0,035 (0,025 в режиме фильтрации) |
< 0,035 (0,025 в режиме фильтрации) |
< 0,1 (0,050 в режиме фильтрации) |
|
Спектральный диапазон, мкм |
от 7,5 до 14 |
||||
|
Углы поля зрения, градус по горизонтали х градус по вертикали: - стандартный ИК-объектив - телескопический интеллектуальный (*) объектив 2-кратного увеличения - телескопический интеллектуальный (*) объектив 4-кратного увеличения ; - широкоугольный интеллектуальный объектив - интеллектуальный объектив для макросъемки() |
24°х17° 12°х9° 6°х4,5° 48°х43° 36,1°х27,1° |
24°х17° 12°х9° 6°х4,5° 48°х43° 36,1°х27,1° |
24°х17° 12°х9° 6°х4,5° 48°х43° 36,1°х27,1° |
24°х17° 12°х9° 6°х4,5° 48°х43° 36,1°х27,1° |
34°х24° 17°х 12° 6°х4,5° 48°х43° 36,1°х27,1° |
|
Минимальное фокусное расстояние (в зависимости от объектива), м: - стандартный ИК-объектив |
0,15 |
0,15 |
0,15 |
0,15 |
0,15 |
|
Наименование характеристики |
Значение характеристики (в зависимости от модели тепловизо |
ра) |
|||
|
Ti300 PRO |
Ti400 PRO |
Ti450 PRO |
Ti450 SF6 |
Ti480 PRO |
|
|
- телескопический интеллектуальный (*) объектив 2-кратного увеличения^ ’ |
0,45 |
0,45 |
0,45 |
0,45 |
0,45 |
|
- телескопический интеллектуальный (*) объектив 4-кратного увеличения ’ |
1,5 |
1,5 |
1,5 |
1,5 |
1,5 |
|
- широкоугольный интеллектуальный объектив( ) |
0,15 |
0,15 |
0,15 |
0,15 |
0,15 |
|
- интеллектуальный объектив для макросъемки() |
0,01 |
0,01 |
0,01 |
0,01 |
0,01 |
|
Пространственное разрешение, мрад: - стандартный ИК-объектив |
1,75 |
1,31 |
1,31 |
1,31 |
0,93 |
|
- телескопический интеллектуальный (*) объектив 2-кратного увеличения |
0,87 |
0,65 |
0,65 |
0,65 |
0,47 |
|
- телескопический интеллектуальный (*) объектив 4-кратного увеличения |
0,44 |
0,33 |
0,33 |
0,33 |
0,23 |
|
- широкоугольный интеллектуальный объектив( ) |
3,49 |
2,62 |
2,62 |
2,62 |
1,31 |
|
- интеллектуальный объектив для |
|||||
|
макросъемки ’ |
- |
- |
- |
- |
- |
|
640x480 |
|||||
|
Количество пикселей матрицы детектора, пиксели ^пиксели |
240x180 |
320x240 |
320x240 (640x480 в режиме «сверхразрешения») |
(1280x960 в режиме «сверхразрешени я») |
|
|
Масса (с аккумулятором и со стандартным ИК-объективом), кг, не более |
1,04 |
||||
|
Запись изображений или частота обновлений, Гц |
9 или 60 |
||||
|
Г абаритные размеры, мм (высота х ширина х длина) |
277x122x167 |
||||
|
Наименование характеристики |
Значение характеристики (в зависимости от модели тепловизора) |
|
|
Ti300 PRO Ti400 PRO Ti450 PRO Ti450 SF6 Ti480 PRO |
||
|
Напряжение питания, В |
7,2 (литий-ионная аккумуляторная батарея) от 12 до 24 (внешний адаптер постоянного тока) |
|
|
Срок службы батареи при непрерывном использовании, ч |
от 3 до 4 непрерывной работы |
от 2 до 3 непрерывной работы |
|
Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % |
от -10 до +50 от 10 до 95 (без конденсации) |
|
|
Средняя наработка до отказа, ч, не менее |
14000 часов |
|
|
Средний срок службы, лет, не менее |
5 лет |
|
|
Примечание: () - по дополнительному заказу |
||
наносится на титульный лист Руководства по эксплуатации на тепловизор (в правом верхнем углу) типографским способом, а также при помощи наклейки на корпус тепловизора.
Таблица 3 - Комплектность средства измерений
|
Наименование |
Количество |
|
Тепловизор (модель в соответствии с заказом) |
1 шт. |
|
Блок питания переменного тока с сетевыми переходниками |
1 шт. |
|
Зарядное устройство с двумя отсеками для батареи |
1 шт. |
|
USB-кабель |
1 шт. |
|
Кабель HDMI |
1 шт. |
|
Сменная карта памяти типа microSD (4 Gb) |
1 шт. |
|
Руководство по эксплуатации (на русском языке) |
1 экз. |
|
Руководство по эксплуатации (на английском языке) |
1 экз. |
|
Методика поверки МП 207-032-2018 |
1 экз. |
|
Аккумуляторные литий-ионные батареи (с индикацией оставшегося заряда) |
2 шт. |
|
Прочный переносной кейс для транспортировки |
1 шт. |
|
Регулируемый ремень для тепловизора (лево- или правосторонний) |
1 шт. |
|
Диск с руководствами по эксплуатации |
1 шт. |
|
Диск с программным обеспечением «SmartView» |
1 шт. |
|
Г арантийный регистрационный талон |
1 шт. |
По дополнительному заказу могут поставляться: телескопический интеллектуальный объектив 2-кратного увеличения FLK-LENS/TELE2, широкоугольный интеллектуальный объектив FLK-LENS/WIDE2, телескопический интеллектуальный объектив 4-кратного увеличения FLK-LENS/4XTELE2, интеллектуальный объектив для макросъемки FLK-LENS/25MAC2.
осуществляется по документу МП 207-032-2018 «Тепловизоры инфракрасные Fluke моделей Ti300 PRO, Ti400 PRO, Ti450 PRO, Ti450 SF6, Ti480 PRO. Методика поверки», утвержденному ФГУП «ВНИИМС» 23.07.2018 г.
Основные средства поверки:
Рабочие эталоны 2-го разряда по ГОСТ 8.558-2009 - источники излучения в виде модели абсолютно черного тела, в т. ч. и протяженные, эталонные с диапазоном воспроизводимых температур от минус 20 до плюс 1500 °С.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
Техническая документация фирмы-изготовителя
