| Номер в госреестре | 73330-18 |
| Наименование СИ | Резервуары стальные горизонтальные с чемоданообразной формой сечения обечайки |
| Обозначение типа СИ | РГС |
| Изготовитель | ООО ПМК "Практик", г.Москва |
| Год регистрации | 2018 |
| Срок свидетельства | 04.12.2024 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные с чемоданообразной формой сечения обечайки РГС (далее - резервуары) предназначены для хранения и измерений объема нефтепродуктов на нефтебазах, автозаправочных станциях (далее - АЗС), а также для оснащения контейнерных (модульных) АЗС и полевых пунктов заправки (далее - НИЗ).
Принцип действия резервуаров основан на заполнении их или сливе из них нефтепродуктов.
Резервуары представляют собой горизонтальные чемоданообразные сварные стальные одностенные сосуды, имеющие одну или две секции. Каждая секция может использоваться для хранения различных видов продуктов.
Конструкция резервуаров предусматривает чемоданообразную форму поперечного сечения обечайки, плоские отбортованные по ГОСТ 12622-78 и плоские неотбортованные днища по ГОСТ 12623-78, а также наземную установку. Днища и обечайка резервуаров внутри усилены ребрами жесткости, что обеспечивает прочность конструкции резервуаров.
Материал наружного антикоррозионного покрытия резервуаров определяется в соответствии с условиями эксплуатации.
На корпус резервуаров прикреплена табличка, содержащая следующую информацию:
- наименование предприятия-изготовителя;
- марка изделия;
- условное обозначение изделия;
- номер резервуаров;
- месяц и год изготовления;
- рабочее давление;
- номинальный объем;
- масса;
- знак утверждения типа средства измерений.

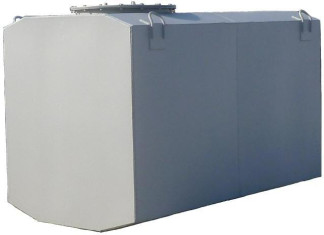

Общий вид резервуаров представлен на рисунках 1, 3. Таблички с местами нанесения знака поверки указаны на рисунках 2, 4.
ООО ПМК "Практик" Резервуар РГС-6
стальной горизонтальный с чемоданообразной формой сечения обечайки
Номер резервуара Дата изготовления _... 201 г. Рабочее давление, МПа 0,04 Номинальный объем, м5 б Масса резервуара, *г _
Рисунок 2 - Табличка для резервуаров без дополнительного оборудования
ООО ПМК "Практик"
резервуар РГС=4
стальной горизонтальный с чемоданообразной формой сечения обечайки
Номер резервуара _____ Дата изготовления _201 г. Рабочее давление, МПа 0,04 Номинальный объем, м3 4(2+2) Масса резервуара, кг _
Рисунок 4 - Табличка для резервуаров в составе ППЗ
Пломбирование резервуаров не предусмотрено.
отсутствует.
Основные метрологические и технические характеристики резервуаров приведены в таблице 1.
| Наименование параметра | Тип резервуара | ||||||
| РГС-2 | РГС-4 | РГС-4дк | РГС-6 | РГС-8 | РГС-10 | РГС-10дк | |
| Значение параметра | |||||||
| Номинальный объем, м3 | 2 | 4 | 4 | 6 | 8 | 10 | 10 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,25 | ||||||
| Количество секций | 1 | 1 | 2 | 1 | 1 | 1 | 2 |
| Номинальный объем секций , м | 2 | 4 | 2/2 | 6 | 8 | 10 | 5/5 |
| Габаритные размеры, мм, не более: -длина - ширина - высота (с трубопроводами) | 920 1400 1900 | 1850 1400 1900 | 1900 1400 1900 | 2850 1400 1800 | 2850 1600 2000 | 3000 1800 2000 | 3100 1800 2000 |
| Масса, кг, не более | 340 | 680 | 800 | 1100 | 1300 | 1500 | 1650 |
| Объём межсекционного пространства, м3, не более | - | - | 0,05 | - | - | - | 0,12 |
| Рабочее давление, МПа, не более - внутренний полости (плоские днища) - межсекционного пространства | 0,04 0,04 | ||||||
| Климатическое исполнение по ГОСТ 15150-69 | УХЛ | ||||||
| Категория размещения по ГОСТ 15150-69 | 1 | ||||||
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха при температуре окружающей среды +20°С | от -60 до +40 до 90 % | ||||||
| Примечание - * - в зависимости от исполнения. | |||||||
наносится на маркировочную табличку методом гравировки и титульный лист паспорта типографским способом.
Таблица 2 - Комплектность резервуаров
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный с чемоданообразной формой сечения обечайки РГС | РГС- n* | 1 шт. |
| Паспорт | РГС-п.00.000 ПС* | 1 экз. |
| Методика поверки | ИЦРМ-МП-139-18 | 1 экз. |
| Примечание - - где n - номинальный объем резервуара. | ||
осуществляется по документу ИЦРМ-МП-139-18 «Резервуары стальные горизонтальные с чемоданообразной формой сечения обечайки РГС. Методика поверки», утверждённому
ООО «ИЦРМ» 14.08.2018 г.
Основные средства поверки:
- рулетки измерительные металлические РНГ (регистрационный номер в Федеральном информационном фонде 60606-15);
- комплексы градуировки резервуаров ЗОНД (регистрационный номер в Федеральном информационном фонде 17906-08);
- мерники эталонные 2-го разряда М2Р-2-01, М2Р-5-01, М2Р-10-01, М2Р-10-01П, М2Р 10 СШ, М2Р-20-01, М2Р-20-01П, М2Р-20-СШ, М2Р-50-01, М2Р-50-01П, М2Р-50-СШ, М2Р 100
01, М2Р-100-01П, М2Р-200-01, М2Р-500-01, М2Р-1000-01, М2Р-1500-01, М2Р-2000-01, М2Р-2500-01, М2Р-3000-01, М2Р-5000-01 (регистрационный номер в Федеральном информационном фонде 20835-05);
- термометр стеклянный лабораторный ТЛ-4м серии «Labtex» (регистрационный номер в Федеральном информационном фонде 28208-09).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и (или) на табличку резервуаров.
отсутствуют.
ТУ 3615-008-84820116-2012 «Резервуар стальной сварной для нефтепродуктов. Резервуары стальные горизонтальные с чемоданообразной формой сечения обечайки РГС. Технические условия»
| Зарегистрировано поверок | 44 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
