| Номер в госреестре | 73333-18 |
| Наименование СИ | Регистраторы-счетчики импульсов тока |
| Обозначение типа СИ | КЕДР-ИК |
| Изготовитель | ФГБУ "НИЦ "Курчатовский институт", г. Москва |
| Год регистрации | 2018 |
| Срок свидетельства | 26.11.2024 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Регистраторы-счетчики импульсов тока «КЕДР-ИК» (далее - регистраторы) предназначены для измерений количества импульсов, напряжения постоянного тока и временных интервалов.
Принцип действия регистраторов основан на преобразовании входного аналогового сигнала в цифровой сигнал посредством компаратора с регулируемым порогом срабатывания и дальнейшей цифровой обработкой.
Конструктивно регистраторы выполнены в виде многоблочной конструкции в формфакторе «Евромеханика» и состоят из блоков предварительного усиления БПУ-18А и блока управления, регистрации и питания БУРП-18А, включающего в себя функциональные блоки: блоки дискриминации и счета БДС-18А, блоки питания высоковольтные БПВ-18А, блока формирования импульсов БФИ-18А, блока связи БС-18А.
Управление регистратором осуществляется от внешнего компьютера с установленным программным обеспечением (в состав регистратора не входит).

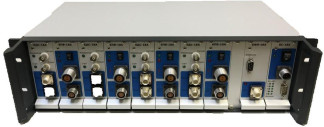

Общий вид регистратора, места нанесения знака утверждения типа и знака поверки представлены на рисунках 1 - 3.
Пломбировка от несанкционированного доступа не предусмотрена. Защита от несанкционированного доступа обеспечивается конструктивно за счет отсутствия регулировочных элементов.
Программное обеспечение (далее - ПО), влияющее на метрологические характеристики, устанавливается в энергонезависимую память регистраторов.
Конструкция регистраторов исключает возможность несанкционированного влияния на ПО регистраторов и измерительную информацию.
Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню защиты «Высокий» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | «kedr-bds-18a-altera» «kedr-bds-18a-atmega» «kedr-bfi-18a-xilinx» «kedr-bfi-18a-atmega» |
| Номер версии (идентификационный номер) ПО | не ниже 01 |
| Цифровой идентификатор ПО | - |
| Алгоритм вычисления цифрового идентификатора ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений количества импульсов | от 0 до 4000000 |
| Пределы допускаемой относительной погрешности измерений количества импульсов, % | ±25 для временных каналов 2 мкс; ±0,5 для временных каналов 100 мкс |
| Диапазон измерений напряжения постоянного тока, В | от 0 до 4 |
| Пределы допускаемой приведенной (к верхнему пределу измерений) погрешности измерений напряжения постоянного тока, % | ±1 |
| Диапазон измерений временных интервалов, мкс | от 2 до 100 |
| Пределы допускаемой абсолютной погрешности измерений временных интервалов, нс | ±20 |
| Наименование характеристики | Значение |
| Напряжение питания постоянного тока, В | 24±1,2 |
| Потребляемая мощность, В-А, не более | 40 |
| Длительность импульса, нс, не менее | 50 |
| Частота входных импульсов, МГц, не более | 5 |
| Условия эксплуатации: »-» о/"ч - температура окружающей среды, С - предельная температура окружающей среды, С - относительная влажность воздуха при температуре +20 оС, %, не более | от +10 до +25 от +1 до +10 и от +25 до +40 80 |
| Габаритные размеры (ширинахвысотахглубина), мм, не более: - БУРП-18А - БПУ-18А | 483x133x310 165x250x61,5 |
| Масса, кг, не более: - БУРП-18А - БПУ-18А | 4,5 1 |
наносится на титульный лист эксплуатационной документации типографским способом и на регистратор в виде наклейки.
Таблица 4 - Комплект поставки регистраторов
| Наименование | Количество |
| Блок управления, регистрации и питания БУРП-18А в составе: | 1 к-т |
| - блок питания БУРП-18А | 1 шт. |
| - блок дискриминации и счета БДС-18А | до 4 шт. |
| - блок питания высоковольтный БПВ-18А | до 4 шт. |
| - блок формирования импульсов БФИ-18А | 1 шт. |
| - блок связи БС-18А | 1 шт. |
| - приборный конструктив (конструктив БУРП) | 1 шт. |
| - магистраль БУРП-18 А (плата магистрали) | 1 шт. |
| Блок предварительного усиления БПУ-18А | до 4 шт. |
| Комплект кабельно-жгутовых изделий | 1 к-т |
| Комплект ЗИП-О | 1 к-т |
| Комплект эксплуатационной документации | 1 к-т |
осуществляется в соответствии с разделом 4 «Методика поверки» документа «Регистратор-счетчик импульсов тока «КЕДР-ИК». Руководство по эксплуатации. КУМП.6071.01.400 РЭ», утвержденным ФГБУ «ГНМЦ» Минобороны России 06.08.2018 г.
Основные средства поверки:
- осциллограф цифровой TBS1102 (рег. № 52925-13);
- генератор сигналов специальной формы SFG-2110 (рег. № 29967-05).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых регистраторов с требуемой точностью.
Знак поверки наносится на боковую стенку корпуса регистратора (блока БУРП-18А) в виде наклейки.
приведены в эксплуатационном документе.
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
Приказ Росстандарта от 31 июля 2018 г. № 1621 Об утверждении Государственной поверочной схемы для средств измерений времени и частоты
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
КУМП.6071.01.400 ТУ Регистратор-счетчик импульсов тока «КЕДР-ИК». Технические условия
