| Номер в госреестре | 73342-18 |
| Наименование СИ | Анализаторы цепей векторные |
| Обозначение типа СИ | АКИП-6602 |
| Изготовитель | "Pico Technology ltd.", Великобритания |
| Год регистрации | 2018 |
| Срок свидетельства | 26.11.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы цепей векторные АКИП-6602 (далее - анализаторы) предназначены для измерений коэффициентов передачи и отражения (S-параметров) в коаксиальных трактах.
Принцип действия анализаторов основан на сравнении амплитуды и фазы сигнала, подаваемого на вход исследуемого устройства, с амплитудой и фазой сигнала, отраженного от входа устройства, либо поступающего с его выхода. Тестовый сигнал формируется от высокостабильного генератора в диапазоне частот от 300 кГц до 6 ГГц. Анализаторы имеют 2 измерительных порта, в каждом из которых установлено по два приемника - измерительный и опорный. Приемники содержат узлы преобразования высокочастотного (ВЧ) сигнала в промежуточную частоту (ПЧ), далее следуют цепи цифровой обработки сигнала. Аппаратно анализаторы реализованы на взаимодействии четырех приемников с использованием регулируемой полосы пропускания. Порты являются компонентами широкополосных ВЧ мостов, обеспечивающих необходимую направленность распространения волн в обоих трактах. Детектирование сигнала осуществляется аналого-цифровыми преобразователями (АЦП), которые используются для дискретизации сигнала ПЧ и регистрации отсчетов. Отсчеты данных обрабатываются встроенным контроллером. Измеренные параметры отображаются в полярных координатах (модуль и фаза) или на диаграмме Вольперта-Смита.
Конструктивно анализаторы выполнены в виде портативного прибора. Управление режимами работы и отображение измерительной информации производится с помощью внешнего компьютера. Питание анализаторов осуществляется от универсального сетевого адаптера. На передней панели анализаторов располагаются: измерительные порты со светодиодными индикаторами и входы для подачи постоянного смещения. На задней панели анализаторов располагаются: интерфейс USB, разъем для подключения адаптера питания, вход и выход синхронизации, вход и выход сигнала опорной частоты.

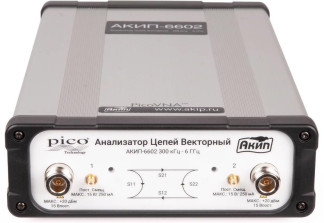

Общий вид анализаторов, места нанесения знака утверждения типа и пломбировка от несанкционированного доступа представлены на рисунке 1. Пломбировка осуществляется путем нанесения пломбы на один из крепежных винтов на корпусе анализаторов.
A
Рисунок 1 - Общий вид анализаторов, места нанесения знака утверждения типа (А) и пломбировки от несанкционированного доступа (Б)
Программное обеспечение (ПО) анализаторов устанавливается на внешний компьютер и служит для дистанционного управления работой анализаторов, управления режимами работы, задания режимов отображения сигнала, выбора встроенных измерительных и вспомогательных функций.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Характеристики программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | PicoVNA 2 |
| Номер версии (идентификационный номер ПО) | не ниже 2.01 |
представлены в таблице 2.
Таблица 2 - Метрологические и технические характеристики
| Наименование характеристики | Значение характеристики |
| 1 | 2 |
| Количество портов | 2 |
| Диапазон частот | от 300 кГц до 6 ГГц |
| Пределы допускаемой основной относительной погрешности установки частоты сигнала источника (при нормальных условиях применения) | ±10-5 |
| Пределы допускаемой дополнительной погрешности установки частоты, / °С (в рабочих условиях применения при отклонении температуры окружающего воздуха на каждый 1 °С от диапазона температуры при нормальных условиях применения) | ±5 10-7 |
| 1 | 2 | ||
| Диапазон установки мощности сигнала источника, дБм в диапазонах частот: - от 0,3 до 10 МГц - св. 10 МГц до 4 ГГц - св. 4 до 6 ГГц | от -3 до -20 от +6 до -20 от +3 до -20 | ||
| Пределы допускаемой абсолютной погрешности установки мощности сигнала источника, дБ | ±1,5 | ||
| Полоса пропускания фильтров промежуточной частоты (ПЧ) приемника | 140 кГц, 70 кГц, 35 кГц, 10 кГц, 10 кГц, 5 кГц, 1 кГц, 500 Гц, 100 Гц, 50 Гц, 10 Гц | ||
| Средний уровень собственных шумов приемника, дБм, не более в диапазонах частот: - от 0,3 до 10 МГц - св. 10 МГц до 4 ГГц - св. 4 до 6 ГГц (Относительно уровня тестового сигнала, установленного на максимальную мощность, после калибровки для измерений параметра S21. На все порты установлены согласованные нагрузки, фильтр ПЧ 10 Гц) | -100 -108 -100 | ||
| Диапазоны измерений модуля коэффициента отражения, дБ | от -30 до -25 | св. -25 до -15 | св. -15 до 0 |
| Пределы допускаемой основной абсолютной погрешности измерений модуля коэффициента отражения, дБ - в диапазоне частот от 300 кГц до 2 МГц - в диапазоне частот св. 2 МГц до 6 ГГц (фильтр ПЧ 10 Гц, усреднение выключено, после полной двухпортортовой калибровки, при отклонении температуры окружающего воздуха на ±1 °С от температуры калибровки)^ | ±3,0 ±2,5 | ±0,8 ±1,0 | ±0,7 ±0,5 |
| Пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения, ° - в диапазоне частот от 300 кГц до 2 МГц - в диапазоне частот св. 2 МГц до 6 ГГц (в нормальных условиях применения) | ±20 ±15 | ±10 ±6 | ±8 ±4 |
| Примечания 1) Условия также применимы для погрешности измерений коэффициента передачи и фазы коэффициентов отражения и передачи; дБм - уровень мощности в дБ относительно 1 мВт | |||
| 1 | 2 | |||
| Диапазоны измерений уровней выходной мощности, дБм | от -80 до -60 | св. -60 до -40 | св. -40 до 0 | св. 0 до +6 |
| Пределы допускаемой абсолютной погрешности измерений модуля коэффициента передачи, дБ - в диапазоне частот от 300 кГц до 2 МГц - в диапазоне частот св. 2 МГц до 6 ГГц | ±2,0 ±1,5 | ±0,5 ±0,3 | ±0,2 ±0,1 | ±0,4 ±0,2 |
| Пределы допускаемой абсолютной погрешности измерений фазы коэффициента передачи, ° - в диапазоне частот от 300 кГц до 2 МГц - в диапазоне частот св. 2 МГц до 6 ГГц (в нормальных условиях применения) | ±15 ±12 | ±8 ±4 | ±2 ±1 | ±6 ±2 |
| Температурная стабильность приемника, дБ/ °С - в диапазоне частот от 300 кГц до 4 ГГц - в диапазоне частот св. 4 ГГц до 6 ГГц | ±0,02 ±0,04 | |||
| Масса, кг, не более | 1,85 | |||
| Габаритные размеры, мм (ширинахвысотахглубина) | 174х61х286 | |||
| Напряжение питания (от адаптера питания постоянного тока), В | от +12 до +15 | |||
| Потребляемая мощность, Вт, не более | 22 | |||
| Нормальные условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа | от +20 до +26 80 от 84 до 106,7 | |||
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа | от +15 до +35 80 от 84 до 106,7 | |||
наносится на верхней панели осциллографов методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность осциллографов приведена в таблице 9.
Таблица 9 - Комплектность анализаторов
| Наименование и обозначение | Количество, шт. |
| Анализатор | 1 |
| Адаптер для сети переменного тока | 1 |
| USB флеш-накопитель с программным обеспечением | 1 |
| Кабель USB | 1 |
| Руководство по эксплуатации | 1 |
| Методика поверки ПР-34-2018МП | 1 |
осуществляется по документу ПР-34-2018МП «Анализаторы цепей векторные АКИП-6602. Методика поверки», утвержденному АО «ПриСТ» 24 сентября 2018 г.
Основные средства поверки:
- частотомер универсальный CNT-90XL (регистрационный номер в Федеральном информационном фонде (Госреестр) 70888-18);
- ваттметр поглощаемой мощности СВЧ NRP-Z51 (Госреестр № 68120-17);
- наборы мер коэффициентов передачи и отражения 3663-1 (Госреестр № 60436-15). Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к анализаторам цепей векторным АКИП-6602
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ Р 8.813-2013 ГСИ. Государственная поверочная схема для средств измерений волнового сопротивления, комплексных коэффициентов отражения и передачи в коаксиальных волноводах в диапазоне частот от 0,01 до 65 ГГц
