| Номер в госреестре | 73348-18 |
| Наименование СИ | Зонды периферийного узла Системы контроля, мониторинга и управления трафиком |
| Изготовитель | Общество с ограниченной ответственностью «Инженер Центр» (ООО «Инженер Центр»), Московская обл., г. Химки Общество с ограниченной ответственностью «Информационно-контрольные технологии и системы» (ООО «ИТИС»), Московская обл., г. Химки |
| Год регистрации | 2018 |
| Срок свидетельства | 26.11.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Зонды периферийного узла Системы контроля, мониторинга и управления трафиком (далее - зонды КМУТ) предназначены для измерения характеристик трафика в точках подключения к сети связи: количества передаваемой информации, длительности и скорости передачи информации, регистрации времени проведения измерений с привязкой системной шкалы времени зондов к национальной шкале UTC (SU) при учете объема и качества оказанных услуг связи операторами связи.
Зонды КМУТ выпускаются в различных модификациях в зависимости от функциональных возможностей и конструктивного исполнения. Модификации зондов КМУТ с обозначениями КМУТ- М4 и КМУТ-10М1 имеют конструктивные отличия в унифицированных разъемах подсоединения и информационных индикаторов в зависимости от исполняемых функций. Модификации зондов КМУТ входят в состав Системы контроля, мониторинга и управления трафиком (далее - Системы КМУТ).
Принцип действия зондов основан на измерении и регистрации характеристик трафика в сети связи, анализа трафика с целью формирования статистических параметров сети, в том числе коэффициента потерь пакетов, времени задержки передачи пакетов, вариаций времени задержки, загрузки и пропускной способности каналов связи. Зонды подключаются к сети связи в заданных точках подключения через оконечное оборудование пользователя услугами связи. Измерения проводятся с использованием метода «подмешивания» тестового трафика в активные соединения без ухудшения параметров качества трафика пользователя услугами связи.
Информация об измеряемых характеристиках трафика передаётся для дальнейшей обработки на серверы Системы КМУТ. Измерению подлежат характеристики трафика между зондами КМУТ или зондами КМУТ и серверами Системы КМУТ, в том числе центральным сервером Системы КМУТ.
Нормируемыми и регистрируемыми характеристиками являются диапазон и пределы допускаемой погрешности измерений:
- количества передаваемой информации;
- длительности передачи информации;
- скорости передачи информации;
- текущих значений времени проведения измерений.
Зонды КМУТ в зависимости от модификации могут иметь следующие функциональные возможности:
- измерение характеристик трафика в сети связи с пропускной способностью до 10 Гбит/с;
- резервирование каналов связи (услуг связи) с использованием протокола динамической маршрутизации BGP;
- одновременный контроль характеристик трафика двух независимых каналов связи;
- измерение температуры, определение наличия напряжения в сети электропитания;
- прозрачное прохождение пакетов информации через зонд КМУТ в случае отсутствия электропитания;
- возможность организации резервного или технологического канала связи по сети оператора подвижной телефонной радиосвязи через встроенный модуль LTE/GSM;
- обеспечение отказоустойчивости электропитания за счет наличия двух встроенных, независимых импульсных блоков электропитания.
Конструктивно зонды КМУТ выполнены в виде блоков, размещаемых в заданных точках подключения пользователя услугами связи.
Общий вид модификаций зондов КМУТ представлен на рисунках 1и 2.

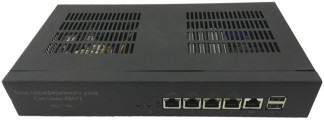

Рисунок 1 - Общий вид модификации зондов КМУТ - КМУТ-М4
■iiiliiiiBiiiiiiiiiiiiMMiiiiiiiimiiaBiHHiiH»4"1!1**11111111
iiiiillianiiiiiiiiiiiiiiiliaiaiiiiiiiiiiiiiiBMBiii^^RiBBBiiiii-
ЗОЧаЛЕРйДОИЙЮПО WA СИСТЕМЫ *иут
Рисунок 2 - Общий вид модификации зондов КМУТ - КМУТ-10М1
В состав программного обеспечения (ПО) зондов КМУТ входит операционная система специального назначения Astra Linux Special Edition (свидетельство о государственной регистрации программы для ЭВМ № 2009616752) и ПО периферийного узла Системы КМУТ («ЭХО - Зонд», свидетельство о государственной регистрации программы для ЭВМ № 2012617852).
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | «ЭХО - Зонд» |
| Номер версии (идентификационный номер) ПО | 2.0 (ЦТСВ.00002-01), 2.0 (АСЦД.00002-01) |
| Цифровой идентификатор ПО | a5557e9faf 1b7852db761 ea7ae7100fa |
| Алгоритм вычисления цифрового идентификатора | md5 |
Конструкция зондов КМУТ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Специальных средств защиты от непреднамеренных и преднамеренных изменений ПО не требуется, уровень защиты по рекомендации Р 50.2.0772014 «средний».
Метрологические и технические характеристики приведены в таблице 2.
Таблица 2
| Наименование характеристики | Значение |
| Диапазон измерений количества информации, Мбайт | от 0,5 до 1104 |
| Пределы допускаемой абсолютной погрешности измерений количества информации при передаче количества информации менее или равно 10 Мбайт, байт | ±10,0 |
| Пределы допускаемой абсолютной погрешности измерений количества информации при передаче количества информации более 10 Мбайт, байт | ±110-4 K |
| K - количество передаваемой информации (данных), байт | |
| Диапазон измерений длительности сеансов связи, с | от 1 до 8,4104 |
| Пределы допускаемой абсолютной погрешности измерений длительности сеансов связи, с | ±0,3 |
| Верхний предел измерений скорости передаваемой информации, Гбит/с: - КМУТ- М4 - КМУТ-10М1 | 1,0 10,0 |
| Пределы допускаемой относительной погрешности измерений скорости передаваемой информации, % | ±2,0 |
| Пределы допускаемой разности (расхождения) системной шкалы времени (режим синхронизации от сервера Системы КМУТ) относительно национальной ШВ РФ UTC (SU), с | ±0,5 |
| Параметры электрического питания: - напряжение переменного тока, В | 220±22 |
| Потребляемая мощность, В • А, не более | 300 |
| Г абаритные размеры (длина х ширина х высота), мм, не более | 480х435х44 |
| Продолжительность непрерывной работы, ч/сутки | 24 |
| Рабочие условия эксплуатации: »-» о/"ч - температура окружающей среды, С - относительная влажность воздуха при температуре +25 °С, % - атмосферное давление, кПа | от 0 до +55 не более 80 от 84,0 до 106,7 |
Наносится типографским способом на руководство по эксплуатации и на верхние панели зондов КМУТ в виде наклейки.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество, экз./шт. |
| Зонд периферийного узла Системы контроля, мониторинга и управления трафиком | - | 1* |
| Комплект принадлежностей | - | 1 |
| Руководство по эксплуатации | ЦТСВ .466961.002РЭ (АСЦД .466961.002РЭ) | 1 |
| Формуляр | ЦТСВ.466961.002ФО (АСЦД.466961.002ФО) | 1 |
| Методика поверки | - | 1 |
| * Модификация зонда КМУТ определяется договором поставки | ||
осуществляется по документу МП 73348-18 «Инструкция. Зонды периферийного узла Системы контроля, мониторинга и управления трафиком модификаций КМУТ- М4 и КМУТ-10М1. Методика поверки», утвержденному ООО «КИА» 14.09.2018 г.
Основное средства поверки:
Измеритель количества информации ВЕКТОР-ИКИ-2016 (рег. № 64922-16).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых зондов КМУТ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к зондам периферийного узла Системы контроля, мониторинга и управления трафиком (зондам КМУТ)
ГОСТ Р 8.873-2014 ГСИ. Государственная поверочная схема для технических систем и устройств с измерительными функциями, осуществляющих измерения объемов (количества) цифровой информации (данных), передаваемых по каналам Интернет и телефонии
| Зарегистрировано поверок | 5822 |
| Поверителей | 5 |
| Актуальность данных | 21.11.2024 |
