| Номер в госреестре | 73354-18 |
| Наименование СИ | Теплосчетчики |
| Обозначение типа СИ | СПТ940-ПРЭМ |
| Изготовитель | АО "Теплоэнергомонтаж" (ТЭМ), г.С.-Петербург; АО "НПФ "Логика", г.С.-Петербург; ООО "ИВТрейд", г.С.-Петербург |
| Год регистрации | 2018 |
| Срок свидетельства | 04.12.2024 |
| МПИ (интервал между поверками) | 3 года - для теплосчетчиков с преобразователями Метран-55; 4 года - для остальных |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Теплосчетчики СПТ940-ПРЭМ предназначены для измерения количества теплоты (тепловой энергии), расхода, объема, массы, температуры и давления воды в системах тепло- и водоснабжения, температуры окружающего воздуха, атмосферного давления и других параметров контролируемой среды.
Принцип действия теплосчетчиков состоит в измерении параметров воды, транспортируемой по трубопроводам, передаче измеренных значений в виде электрических сигналов в тепловы-числитель с последующим их преобразованием в значения физических величин и выполнением вычислений в соответствии с уравнениями измерений.
В составе теплосчетчиков используются в любом сочетании первичные преобразователи, типы которых приведены в таблице 1 (в скобках указан регистрационный номер составной части в Госреестре СИ). В качестве комплексного компонента теплосчетчиков используется тепловы-числитель СПТ940 (регистрационный номер 72098-18 в Госреестре СИ).
Теплосчетчики различаются количеством, составом и уровнем точности измерительных каналов. Конкретный состав теплосчетчика и значения метрологических характеристик определяются заказом и приводятся в паспорте.
Таблица 1 - Первичные преобразователи в составе теплосчетчиков
| Преобразователи расхода | ||
| ПРЭМ (17858-11) СУР-97 (16860-07) US-800 (21142-11) UFM-3030 (48218-11) | SonoSensor-30 (70672-18) ВСТ (51794-12) ВСТН (61401-15) ВСТН (61402-15) | M (48242-11) W (48422-11) ВСКМ (66635-17) |
| П | реобразователи температуры | |
| ТЭМ-110 (40593-09) КТПТР-07,-08 (46156-10) | КТСП-Н (38878-17) ТЭМ-100 (40592-09) | - |
| Преобразователи давления | ||
| Метран-150 (32854-13) МИДА-13П (17636-17) Метран-55 (18375-08) АИР-20/М2 (63044-16) ПД100И (56246-14) | СДВ (28313-11) DMP (56795-14) APZ (62292-15) Метран-75 (48186-11) Корунд (47336-16) | MBS-4003 (56237-14) АИР-10 (31654-14) НТ (26817-18) ДДМ-03Т-ДИ (55928-13) |

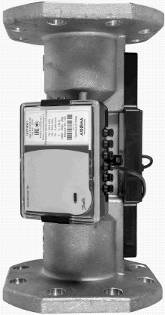

Общий вид составных частей теплосчетчиков приведен на рисунках 1 - 4.
*
000
000
СПТ940 Рисунок 1 - Тепловычислитель
КТПТР-07,-08 КТСП-Н ТЭМ-100,-110 Рисунок 2 - Преобразователи температуры
\М
СУР-97 UFM-3030 SonoSensor-30 US-800
СДВ DMP ПД100И MBS-4003 Рисунок 4 - Преобразователи давления
Программное обеспечение теплосчетчиков встроенное, неперезагружаемое при эксплуатации, имеет метрологически значимую часть, резидентно размещено в тепловычислителе и реализует вычислительные, диагностические и интерфейсные функции согласно эксплуатационной документации. Уровень защиты ПО от непреднамеренных и преднамеренных изменений "высокий" по Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО
| Идентификационные данные | Значение |
| Номер версии ПО | 1.0.х.х.хх |
| Контрольная сумма | E805 |
Таблица 3 - Метрологические характеристики
| Диапазон измерений объемного раcхода, м3/ч | от 10"2 до 105 |
| Диапазон измерений массового раcхода, т/ч | от 10-2 до 105 |
| Диапазон измерений объема, м3 | от 10-4 до 9108 |
| Диапазон измерений массы, т | от 10-4 до 9108 |
| Диапазон измерений температуры, °C | от -50 до +150 |
| Диапазон измерений разности температур, °C | от 3 до 145 |
| Диапазон измерений давления, МПа | от 0 до 2,5 |
| Диапазон измерений количества теплоты, ГДж | от 3 10-6 до 9108 |
| Пределы допускаемой относительной погрешности при измерении количества теплоты в закрытой системе, % - для теплосчетчиков класса 1 - для теплосчетчиков класса 2 | ±[2+12/(t1-t2)+0,01-DG] ±[3+12/(t1-t2)+0,02DG] |
| Пределы допускаемой относительной погрешности при измерении количества теплоты в открытой системе, % - для теплосчетчиков класса 1 - для теплосчетчиков класса 2 | ±(1,5+0,01-DG)/(1-a-p) ±(3+0,01-DG)/(1-af) |
| Пределы допускаемой относительной погрешности при измерении расхода, объема и массы, % - для теплосчетчиков класса 1 - для теплосчетчиков класса 2 | ±(1+0,01Dg) ±(2+0,02-Dg) |
| Пределы допускаемой абсолютной погрешности при измерении температуры, °С - для теплосчетчиков классов 1 и 2 | ±C0,25+0,002-|t|) |
| Пределы допускаемой относительной погрешности при измерении разности температур, % - для теплосчетчиков классов 1 и 2 | ±[0,2+9/(t1-t2)] |
| Пределы допускаемой приведенной к верхнему пределу измерений погрешности при измерении давления, % - для теплосчетчиков классов 1 и 2 | ±1,5 |
| Пределы допускаемой относительной погрешности часов, % - для теплосчетчиков классов 1 и 2 | ±0,01 |
| Примечание. а=М2/М1; М1 - масса [т] теплоносителя, прошедшего по подающему трубопроводу, М2 -по обратному трубопроводу; 0<а<1. P=t2/t1; t1 - температура [°С] теплоносителя в подающем трубопроводе, t2 - в обратном трубопроводе. Dg=Gb/G; Gb - верхний предел измерений расхода [м3/ч], G - текущее значение расхода. | |
Таблица 4 - Технические характеристики
| Условия эксплуатации: - температура окружающего воздуха,°С - относительная влажность, % - атмосферное давление, кПа | от +5 до +50 80 при 35 °С и более низких температурах от 84 до 106,7 |
| Электропитание, В | 220+22 переменный ток: ( -33 ) В, (50±1) Гц; постоянный ток: от 12 до 42 В; встроенный источник 3,6 В |
| Габаритные размеры и масса | приведены в описаниях типа составных частей |
| Средняя наработка на отказ, ч | 35000 |
| Средний срок службы, лет | 12 |
наносится на титульный лист эксплуатационных документов типографским способом. Комплектность средства измерений
Таблица 5 - Состав теплосчетчика СПТ940-ПРЭМ
| Наименование | Количество |
| Тепловычислитель | 1 шт. |
| Преобразователи расхода | от 1 до 3 шт |
| Преобразователи температуры | от 1 до 3 шт. |
| Преобразователи давления | от 0 до 3 шт. |
| Руководство по эксплуатации с методикой поверки (РАЖГ.421431.044 РЭ) | 1 шт. |
| Паспорт (РАЖГ.421431.044 ПС) | 1 шт. |
| Эксплуатационная документация составных частей | 1 шт. |
осуществляется по документу РАЖГ.421431.044 РЭ "Теплосчетчики СПТ940-ПРЭМ. Руководство по эксплуатации", раздел 6 "Методика поверки", утвержденному ФГУП "ВНИИМС"
27.08.2018 г.
Основные средства поверки:
- эталоны и вспомогательное оборудование для поверки теплосчетчиков не используются при наличии действующих свидетельств о поверке средств измерений, входящих в состав теплосчетчиков;
- при поверке средств измерений, составных частей теплосчетчиков, применяются средства поверки в соответствии с документами на поверку этих средств измерений.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) паспорт теплосчетчика.
приведены в эксплуатационном документе.
ГОСТ Р 51649-2014. Теплосчетчики для водяных систем теплоснабжения. Общие технические условия
Приказ Минстроя России от 17.03.20104 г. №99/пр Об утверждении Методики осуществления коммерческого учета тепловой энергии и теплоносителя
МИ 2714-2002. Энергия тепловая и масса теплоносителя в системах теплоснабжения. Методика выполнения измерений. Основные положения
ГСССД 187-99. Вода. Удельный объем и энтальпия при температурах 0...1000 °С и давлениях 0,001...1000 МПа
РАЖГ.421431.044 ТУ. Теплосчетчики СПТ940-ПРЭМ. Технические условия
