Калибраторы давления FLUKE 719PRO, 73356-18

73356-18
Калибраторы давления FLUKE-719PRO (далее по тексту - калибраторы) предназначены для измерений и воспроизведения единицы избыточного давления газа, в том числе давления-разрежения, измерений напряжения и силы постоянного тока, а также воспроизведения постоянного тока и измерений (при помощи внешнего термопреобразователя сопротивления) и преобразования температуры.
Карточка СИ
Номер в госреестре 73356-18
Наименование СИ Калибраторы давления
Обозначение типа СИ FLUKE 719PRO
Изготовитель "Fluke Corporation", США; Завод-изготовитель "Anhui Shifu Instruments Co., Ltd.", Китай
Год регистрации 2018
Срок свидетельства 04.12.2024
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Калибраторы давления FLUKE-719PRO (далее по тексту - калибраторы) предназначены для измерений и воспроизведения единицы избыточного давления газа, в том числе давления-разрежения, измерений напряжения и силы постоянного тока, а также воспроизведения постоянного тока и измерений (при помощи внешнего термопреобразователя сопротивления) и преобразования температуры.

Описание

Калибраторы представляют собой многоканальные портативные измерительные приборы. В составе калибраторов имеются каналы измерений давления, электрических сигналов и температуры.

Для измерений давления в калибраторах используется резонансно-частотный принцип преобразования давления в электрический выходной сигнал. Чувствительный элемент первичного преобразователя, выполнен на базе монокристалла кремния. Под влиянием измеряемого давления, происходит пропорциональное изменение частоты собственных колебаний первичного преобразователя, которое преобразуется в цифровой выходной сигнал, пропорциональный измеряемому давлению.

Измерение силы тока и напряжения основано на аналогово-цифровом преобразовании параметров электрических сигналов в цифровой код и передаче его в микроконтроллер, управляющий калибратором.

Воспроизведение давления производится при помощи встроенного электрического насоса, работающего от аккумуляторной батареи. Насос нагнетает атмосферный воздух во внутренний резервуар, из которого при помощи соленоидных клапанов дозированно воздух поступает в рабочий объем калибратора, соединенный с датчиком давления. Точное значение давления задается посредством вращения ручки регулировки давления.

Генерирование силы постоянного тока основано на цифро-аналоговом преобразовании цифровых сигналов, вырабатываемых калибратором, в аналоговые сигналы, поступающие на выход приборов.

На передней панели калибраторов расположены жидкокристаллический дисплей и функциональные клавиши позволяющие выбрать различные единицы измерений давления и режимы работы, а так же порт для подключения давления и токовые клеммы. На боковых панелях калибратора расположены:

-    порты для подключения внешних модулей давления;

-    порт для подключения датчика температуры;

-    ручка регулировки давления;

-    переключатель давление/вакуум;

-    клапан сброса давления.

Код заказа FLUKE-719PRO

FLUKE-719PRO X

Верхний предел измерений, выраженный в фунтах на квадратный дюйм_

Функция измерения и преобразования температуры в калибраторе реализована при помощи подключаемого внешнего термопреобразователя сопротивления (ТС) с НСХ типа «Pt100» (по ГОСТ 6651-2009) утвержденного типа, не входящего в комплект поставки калибратора.

Пломбирование калибраторов не предусмотрено.

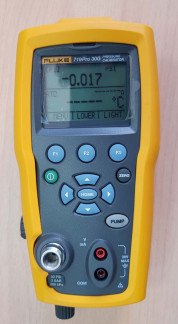

Общий вид калибраторов представлен на рисунке 1.

Программное обеспечение

Калибраторы имеют встроенное метрологически значимое ПО Firmware.

ПО Firmware встроено в защищенную от записи память микроконтроллера, что исключает несанкционированное вмешательство. Встроенное ПО обеспечивает интерфейс пользователя, при помощи которого осуществляются такие функции, как выбор пользователем единиц измерений, разрядности отображения результатов измерений, скорости измерений, языка меню и другие.

Калибраторы могут взаимодействовать с устройствами HART. В калибраторе предусмотрен дополнительный резистор HART 250 Ом упрощающий совместное использование прибора с устройствами для обмена данными на базе протокола HART. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Тип ПО

встроенное

Идентификационное наименование ПО

Firmware

Номер версии (идентификационный номер) ПО не ниже

3.02

Уровень защиты программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню «средний» по Р 50.2.077-2017.

Влияние программного обеспечения учтено при нормировании метрологических характеристик.

Технические характеристики

Основные метрологические и технические характеристики калибраторов приведены в таблицах 2 и 3.

Таблица 2 - Метрологические характеристики

Модель калибратора

Диапазон измерений избыточного давления -разрежения, кПа

Пределы основной допускаемой приведенной погрешности измерений давления (к диапазону измерений)

719 30G

от -82,73 до 206,84

±0,035%

719 150G

от -82,73 до 1034,21

±0,035%

719 300G

от -82,73 до 2068,43

±0,035%

Пределы допускаемой дополнительной приведенной (к диапазону измерений) погрешности при измерении давления, вызванной отклонением температуры от нормальных условий (от +15 до +35 °C), % от диапазона измерений, для диапазонов температур

от -10 до +15°C и от +35 до +50°C, %

±0,002

Диапазон измерений и генерирования постоянного тока, мА

от 0 до 24

Пределы допускаемой абсолютной погрешности измерений и генерирования постоянного тока, мА

±(0,015 % от ИВ +0,002 мА)

Диапазон измерений напряжения, В

от 0 до +30

Пределы допускаемой абсолютной погрешности измерений напряжения, В

±(0,015 % от ИВ +0,002 В)

Пределы допускаемой дополнительной приведенной (от диапазона измерений) погрешности при измерениях силы тока и напряжения, и генерирования силы тока, для диапазонов температур от -10 до +15°C и от +35 до +50°C, %

±0,002

Диапазон измерений электрического сопротивления внешнего ТС (в температурном эквиваленте), °С

от -50 до +150

Пределы допускаемой абсолютной погрешности преобразования сигналов электрического сопротивления внешнего ТС в температуру (без учета допускаемого отклонения от НСХ первичного ТС), °С

±0,25

Примечание:

Максимальная нагрузка на источник мА- 1200 Ом

Если включен коммуникационный резистор HART, максимальная нагрузка 950 Ом Допускается применение калибраторов давления с диапазонами измерений в других единицах измерения давления, допущенных к применению в РФ.

Таблица 3 - общие технические характеристики

Наименование характеристики

Значение характеристики

Нормальные условия эксплуатации:

- диапазон температуры окружающей среды, °С

от +15 до +35

Рабочие условия эксплуатации:

-    диапазон температуры окружающей среды, °С

-    относительная влажность, % не более

-    атмосферное давление, кПа

От -10 до +50 95 (при темп. от +10 до +30°С), 75 (при темп. от +30 до +40°С), 45 (при темп. от +40 до +50°С) от 79,5 до 106,7

Напряжение питания постоянного тока, В

12,0

Масса, кг, не более

1,2

Габаритные размеры, мм: не более

-    длина -ширина

-    высота

242

112

70

Наработка на отказ, ч

30000

Срок службы, лет, не менее

3,5

Знак утверждения типа

наносится в свидетельство о поверке и (или) на паспорт калибратора типографским способом.

Комплектность

Комплект поставки приведен в таблице 4.

Таблица 4 - Комплект поставки

Наименование

Обозначение

Количество

Калибратор

FLUKE 719 PRO

1

Паспорт

1 экз.

Методика поверки

МП 202-018-2018

1 экз.

Кобура

1

Щелочные батарейки АА

8 шт.

Измерительные провода

1

Поверка

осуществляется по документу МП 202-018-2018 «Калибратор давления серии FLUKE-719PRO Методика поверки», утвержденному ФГУП «ВНИИМС» 18.06.18г.

Основные средства поверки:

Манометры грузопоршневые МП-2,5 (Регистрационный № 58794-14).

Манометры грузопоршневые МП-60 (Регистрационный № 52189-16).

Манометр грузопоршневой Ruska 2465, (Регистрационный № 28674-05).

Мультиметр цифровой прецизионный 8508А, (Регистрационный № 25984-14). Калибратор многофункциональный FLUKE 5502E, (Регистрационный № 55804-13). Калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R), (Регистрационный № 52489-13).

Допускается применение средств поверки, не приведенных в перечне, но обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и (или) в паспорт.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 8.802-2012 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений избыточного давления до 250 МПа

ГОСТ 8.022-91 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1-10'16 * 30 А»

ГОСТ 8.027-2001 «ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы»

ГОСТ 6651-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний»

Техническая документация предоставленная предприятием-заявителем
