| Номер в госреестре | 73359-18 |
| Наименование СИ | Системы измерения температуры |
| Обозначение типа СИ | «НИКА» |
| Изготовитель | Общество с ограниченной ответственностью «Воронежская инжиниринговая компания» (ООО «ВИК»), г. Воронеж |
| Год регистрации | 2018 |
| Срок свидетельства | 04.12.2029 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы измерения температуры «НИКА» (далее - система) предназначены для автоматизированных измерений температуры растительного сырья, зерна и продуктов его переработки при хранении в складах силосного типа, элеваторах, бункерах и прочих технологических емкостях с целью контроля процесса самосогревания в диапазоне температур от минус 40 до плюс 70 °С.
Принцип действия системы основан на прямом преобразовании температуры окружающей среды в цифровой код, поступающий от чувствительных элементов преобразователей температуры модели Б818В20 фирмы «Dallas Semiconductor» (рег. № 23169-02), расположенных в термоподвесках, в модуль сбора данных и ПЭВМ с программным обеспечением «НИКА» для осуществления в интерактивном режиме индикации показаний температуры в каждой точке измерений на мониторе ПЭВМ, сохранения информации, печати, построения графиков температуры.

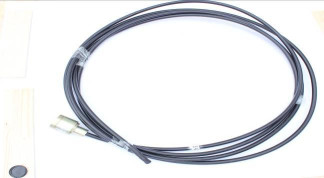

На рисунке 1 приведен внешний вид составных частей системы.
Пломбирование составных частей системы измерения температуры «НИКА» не предусмотрено.
Конструктивно система проектно-компонуемая под индивидуальные нужды заказчика. Количество составных частей в системе варьируется в зависимости от договора заказа.
Система варианта исполнения «Стандарный» состоит:
1. Цифровые термоподвески (ЦТП-Х-ХХ) с чувствительными элементами (ЧЭ) -первичными измерительными цифровыми преобразователями температуры В таблице 1 приведены модификации ЦТП-Х-ХХ и их исполнение.
Таблица 1 - Модификации ЦТП-Х-ХХ
| Конструкторское исполнение ЦТП-Х-ХХ | Кол-во ЧЭ, шт. | Длина, м | Тип грузонесущего элемента | Конструктивная особенность |
| 1 | 2 | 3 | 4 | 5 |
| ЦТП-1-1 | 1 | 1 | Канат 1,8-Г-В-С-Н-Р-Т-1770 ГОСТ 3062-80 | Оболочка из полиэтилена низкой плотности марки 153-10К ГОСТ 16336 |
| ЦТП-1-6 | 6 | 6 | ||
| ЦТП-1-8 | 8 | 8 | ||
| ЦТП-1-10 | 10 | 10 | ||
| ЦТП-1-12 | 12 | 12 | ||
| ЦТП-1-14 | 14 | 14 | ||
| ЦТП-1-16 | 16 | 16 | ||
| ЦТП-1-18 | 18 | 18 | ||
| ЦТП-1-22 | 22 | 22 | ||
| ЦТП-1-24 | 24 | 24 | ||
| ЦТП-1-28 | 28 | 28 | ||
| ЦТП-1-32 | 32 | 32 | ||
| ЦТП-1-40 | 40 | 40 | ||
| ЦТП-2-1 | 1 | 1 | Канат 4,2-Г-В-Н-Р-1860/190 ГОСТ 3064 | Оболочка из полиэтилена низкой плотности марки 153-10К ГОСТ 16336 |
| ЦТП-2-6 | 6 | 6 | ||
| ЦТП-2-8 | 8 | 8 | ||
| ЦТП-2-10 | 10 | 10 | ||
| ЦТП-2-12 | 12 | 12 | ||
| ЦТП-2-14 | 14 | 14 | ||
| ЦТП-2-16 | 16 | 16 | ||
| ЦТП-2-18 | 18 | 18 | ||
| ЦТП-2-22 | 22 | 22 | ||
| ЦТП-2-24 | 24 | 24 | ||
| ЦТП-2-28 | 28 | 28 | ||
| ЦТП-2-32 | 32 | 32 | ||
| ЦТП-2-40 | 40 | 40 |
2. Модуль сбора данных (МСД-ХХ) с количеством подключаемых ЦТП-ХХ до 10 шт. В таблице 2 приведены модификации МСД-ХХ и назначение
Таблица 2 - Модификации МСД-ХХ
| МСД-01 | Предназначен для применения в системе с ПЭВМ |
| МСД-02 | Предназначен для применения в системе без ПЭВМ, устанавливается непосредственно на корпусе силоса и позволяет выводить информацию о температуре на собственный дисплей |
| МСД-03 | Предназначен для применения в системе без ПЭВМ, используется совместно с беспроводным автономным блоком измерений АБИ-03 и позволяет выводить информацию о температуре на дисплей АБИ-03 |
| МСД-04 | Предназначен для применения в системе без ПЭВМ и позволяет выводить информацию о температуре на дисплей смартфона |
3 Модуль сбора данных с расширением (МСДР-ХХ) - конструктивно представляет собой, расположенные в одном корпусе два или три МСД-ХХ. В таблице 3 приведены модификации МСДР-ХХ и назначение.
Таблица 3 Модификации МСДР-ХХ
| МСДР-01 | Предназначен для подключения 20 шт ЦТП-Х-ХХ |
| МСДР-02 | Предназначен для подключения 30 шт ЦТП-Х-ХХ |
4.Модуль питания и преобразования интерфейсов (МППИ-ХХ) В таблице 4 приведены модификации МППИ-ХХ и назначение.
Таблица 4 - Модификации МППИ-ХХ
| МППИ-01 | Предназначен для подключения одной линии МСД-ХХ |
| МППИ-02 | Предназначен для подключения до трех линий МСД-ХХ |
| МППИ-03 | Предназначен для подключения до пяти линий МСД-ХХ |
| 5. Автономный | блок измерения температуры (АБИ-02). В таблице 5 приведен |
| модификации АБИ-ХХ. | |
| Таблица 5 - Модификации АБИ-ХХ | |
| АБИ-01 | Предназначен для применения в системе без ПЭВМ |
| АБИ-02 | Предназначен для настройки и диагностики оборудования |
| АБИ-03 | Предназначен для применения в системе без ПЭВМ совместно с МСД-03 |
| 6 Линии связи: | |
- интерфейс USB ПЭВМ для связи с МППИ-ХХ,
- интерфейс RS-485 МППИ-ХХ для связи МСД-ХХ,
- линия связи по типу «витая пара» МСД-ХХ для связи ЦТП-Х-ХХ.
7. ПЭВМ с программным обеспечением «НИКА».
Система варианта исполнения «Минимальный» состоит:
1. ЦТП-Х-ХХ 1 шт. (любой модификации)
2 АБИ-01 1 шт. для измерения, отображения информации.
По структуре программное обеспечение (ПО) «НИКА» разделено на 2 части:
- встроенную фиксированную, метрологически незначимую, в которую внесение изменений допускаются только на заводе-изготовителе,
- автономную метрологически значимую (это - программы и программные модули, выполняющие обработку измерительной информации и реализующие функции по идентификации и защите программы). Влияние математической обработки на результаты измерений не превышает ±1 единицы младшего разряда.
Уровень защиты ПО «НИКА» по Р 50.2.077 - средний.
Идентификационные данные автономной части должны соответствовать приведенным в таблице 6
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | НИКА |
| Номер версии (идентификационный номер) ПО | версия 2.0 |
| Цифровой идентификатор ПО | Не определяется |
| Другие идентификационные данные | - |
Таблица 7 - Метрологические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Диапазон измерений температуры, °С | от - 40 до + 70 |
| Дискретность отсчета на экране ПЭВМ и дисплее АБИ, °С | 0,1 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±2 |
Таблица 8 - Основные технические характеристики
| Наименование характеристики | Значение | ||
| 1 | 2 | ||
| Параметры электрического питания: - напряжение постоянного тока, В ЦТП-Х-ХХ МСД-ХХ МСДР-Х-ХХ АБИ-ХХ - напряжение переменного тока, В МППИ-ХХ - частота переменного тока, Гц | 5 24 24 3 220-11№ 50±2 | ||
| Потребляемая мощность, В • А, не более ЦТП-Х-ХХ МСД-ХХ МСДР-Х-ХХ АБИ-ХХ МППИ-ХХ | 0,1 5 5 1,0 20 | ||
| Габаритные размеры, мм, не более ЦТП-Х-ХХ МСД-ХХ МСДР-ХХ МППИ-ХХ АБИ-ХХ | 090 мм; длина м, не более 40 | ||
| высота | ширина | длина | |
| 230 | 320 | 405 | |
| 150 | 500 | 250 | |
| 300 | 500 | 600 | |
| 70 | 150 | 200 | |
| Масса, кг, не более ЦТП-Х-ХХ МСД-ХХ МСДР-ХХ АБИ-ХХ МППИ-ХХ | 1,0-25,0 1,0 4.0 0,5 10.0 | ||
| 1 | 2 |
| Количество подключаемых ЦТП-Х-ХХ в системе, шт. | от 1 до 255 |
| Количество ЧЭ в ЦТП-Х-ХХ, шт. | от 6 до 40 |
| Стойкость к растягивающему усилию грузонесущего элемента ЦТП-Х-ХХ, Н, не менее | 20000 |
| Условия эксплуатации: -температура окружающей среды, °С ЦТП-Х-ХХ МСД-ХХ МСДР-ХХ АБИ-ХХ МППИ-ХХ - относительная влажность допускается для ЦТП-ХХ, МСД-ХХ, МСДР-ХХ, АБИ-ХХ, при температуре +35°С, % - относительная влажность для МШШ-ХХ, % - атмосферное давление, кПа | от - 40 до +70 от - 40 до +70 от - 40 до +70 от 0 до +50 от +10 до +35 от 92 до 98 от 30 до 80 от 86 до 106 |
| Средняя наработка на отказ, ч, не менее Средний срок службы, лет, не менее | 50000 8 |
| Время непрерывной работы системы, ч | круглосуточно |
| Время установления рабочего режима системы, мин, не более | 5 |
Наносится на титульные листы эксплуатационных документов типографским способом.
В комплект поставки входит техническая документация на систему и на комплектующие средства измерений.
Комплектность системы представлена в таблице 9.
Таблица 9 - Комплектность системы
| Обозначение | Наименование | Кол-во | Примечание |
| 1 | 2 | 3 | 4 |
| СИТ.10589945.001 | Система измерения температуры «НИКА»: | ||
| СИТ.10589945.021 | МППИ-ХХ | Количество определяется договором | |
| СИТ.10589945.031 | МСД-ХХ | ||
| СИТ.10589945.031 | МСДР-ХХ | ||
| СИТ.10589945.041 | ЦТП-Х-ХХ | ||
| СИТ.10589945.051 | АБИ-ХХ | ||
| Элемент питания ААА | |||
| Линии связи «витая пара» | Длина определяется договором и проектной документацией | ||
| Кабель USB | |||
| Интерфейс RS-485 | |||
| СИТ.10589945.001 МП | Методика поверки | 1 экз | |
| СИТ.10589945.001 РЭ | Руководство по эксплуатации | 1 экз | |
| СИТ.10589945.001 ПО | Руководство пользователя ПО | 1 экз | |
| СИТ.10589945.001 ПС | Паспорт на систему | 1 экз |
Примечания:
1. Возможна поставка отдельных составных частей системы для ремонтновосстановительных работ
2. При поставке в один адрес более десяти МСД-ХХ или ЦТП-Х-ХХ может поставляться один паспорт на десять МСД-ХХ или ЦТП-Х-ХХ с указанием их заводских номеров
3. Допускается размещение составных частей системы МППИ-ХХ и МСД-ХХ в одном корпусе. Паспорт в этом случае поставляется на сборную единицу
осуществляется по документу СИТ.10589945.001МП «Система измерения температуры «НИКА». Методика поверки», утвержденному ФБУ «Воронежский ЦСМ» 30.08.2018 г. Основные средства поверки:
- измеритель сопротивления изоляции MIC 2500 (рег. № 33521-06)
- измеритель температуры двухканальный прецизионный МИТ2.05 (рег. № 29933-05)
- термометр сопротивления ТСПТ-206-052, (рег. № 36766-09)
- термометр электронный лабораторный ЛТ-300 (рег № 61806-15)
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемой системы с требуемой точностью.
Знак поверки наносится на свидетельство о поверке системы.
приведены в эксплуатационной документации.
Нормативные документы, устанавливающие требования к системе измерения температуры «НИКА»
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 2.114-2016 Единая система конструкторской документации (ЕСКД). Технические условия
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ТУ 26.51.51.110-002-10589945-2017 Система измерения температуры «НИКА»
