| Номер в госреестре | 73360-18 |
| Наименование СИ | Уровнемеры многофазные |
| Обозначение типа СИ | INSOL-401 |
| Изготовитель | ООО "ИНСОЛ", г. Уфа |
| Год регистрации | 2018 |
| Срок свидетельства | 04.12.2024 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Уровнемеры многофазные INSOL-401 предназначены для измерений уровня нефти, нефтепродуктов и уровня границы раздела жидких сред.
Принцип действия уровнемеров многофазных INSOL-401 заключается в измерении интервала времени, необходимого электромагнитной волне для прохождения расстояния от датчика уровнемера, до границ раздела сред. Высокочастотный сигнал, распространяясь по чувствительному элементу (сенсору), отражается от границ раздела сред пропорционально изменению диэлектрической проницаемости среды, а также замедляет или увеличивает скорость распространения в зависимости от значения диэлектрической проницаемости среды.
Уровнемеры многофазные INSOL-401 представляют собой конструкцию из корпуса с чувствительным элементом (сенсором) и блока индикации для настройки и отображения результатов измерений.

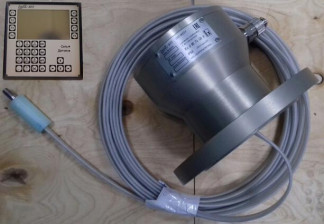

Общий вид уровнемеров многофазных INSOL-401 и место пломбировки представлено на рисунке 1.
Место
пломбировки
Программное обеспечение уровнемеров многофазных INSOL-401 служит для цифровой обработки сигналов и получения результирующих отраженных сигналов в виде уровня жидкости, уровня границы раздела жидких сред и значений коэффициентов отражения.
Программное обеспечение позволяет настраивать параметры алгоритма обработки полученных сигналов.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений: соответствует уровню «высокий» по Р 50.2.077-2014.
| Идентификационные данные (признаки) | Значение | |
| ПО уровнемера | ПО АРМ оператора | |
| Идентификационное наименование ПО | Insol_prc.bin | Insol_PC.exe |
| Номер версии | 3.X | 3.X |
| Цифровой идентификатор ПО | 1785959864 (CRC32) | 5318642387 (CRC32) |
Таблица 2 - Метрологические характеристики уровнемеров многофазных INSOL-401
| Наименование характеристики | Значение |
| Измеряемая среда | вода, нефть, нефтепродукт |
| Диапазон измерений уровня, м | от 1 до 20 |
| Пределы допускаемой абсолютной погрешности измерений уровня жидкости, мм | ±3,0 |
| Пределы допускаемой абсолютной погрешности измерений уровня границы раздела жидких сред, мм | ±5,0 |
Таблица 3 - Основные технические характеристики уровнемеров многофазных INSOL-401
| Наименование характеристики | Значение |
| Температура окружающей среды, °С | от -50 до +55 |
| Напряжение питания постоянного тока, В | от 15 до 48 |
| Потребляемая мощность, Вт | 5 |
| Габаритные размеры, мм, не более: - уровнемера многофазного INSOL-401 Д х Ш х В; - блока индикации Д х В х Ш | 236х236х20160 148 x 148 x 80 |
| Масса, кг, не более: - корпуса уровнемера многофазного INSOL-401; - блока индикации | 10 2 |
| Масса погонного метра чувствительного элемента (сенсора), кг, не более | 0,5 |
| Степень защиты уровнемера многофазного INSOL-401 от внешних воздействий, обеспечиваемая оболочкой по ГОСТ 14254-2015 (IEC 60529:2013), не менее | IP66 |
| Маркировка взрывозащиты уровнемера многофазного INSOL-401 по ГОСТ 30852.0-2002 (МЭК 60079-0:1998) | 1Ex d IIB T4 Gb Х |
| Срок службы, лет, не менее | 15 |
наносится на корпус уровнемеров методом наклейки и на титульные листы паспорта и руководства по эксплуатации типографским способом.
Комплектность уровнемеров многофазных INSOL-401 приведена в таблице 4.
| Наименование | Обозначение | Количество |
| Уровнемер многофазный | INSOL-401 | 1 шт. |
| Блок индикации | - | 1 шт. |
| Прокладка | INSOL401.10.00.024 | 1 шт. |
| Паспорт | INSOL401.03.00.000 ПС | 1 экз. |
| Руководство по эксплуатации | INSOL401.02.00.000 РЭ | 1 экз. |
| Методика поверки | МП 0807-7-2018 | 1 экз. |
осуществляется по документу МП 0807-7-2018 «ГСИ. Уровнемеры многофазные INSOL-401. Методика поверки», утвержденному ФГУП «ВНИИР» 31.08.2018 г.
Основные средства поверки:
- рабочий эталон единицы уровня жидкости 2-го разряда в диапазоне значений от 1 до 20 м по ГОСТ 8.477-82;
- рулетка измерительная металлическая с грузом 2 класса точности в диапазоне значений от 0 до 20 м (регистрационный номер 51171-12);
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке уровнемера.
приведены в эксплуатационном документе.
ТУ 26.51.52.120-001-06157257-2018 Уровнемер многофазный INSOL-401. Технические условия
ГОСТ 8.477-82 ГСИ. Государственная поверочная схема для средств измерений уровня жидкости
