Государственный реестр средств измерений

Расходомеры электромагнитные СИМАГ 12, 73361-18

73361-18
Расходомеры электромагнитные СИМАГ 12 предназначены для измерения объёмного расхода и объёма электропроводящих жидкостей, а также для использования в составе других средств измерения, в том числе приборов и систем учета тепловой энергии, АСУ ТП и в измерительных системах.
Карточка СИ
Номер в госреестре 73361-18
Наименование СИ Расходомеры электромагнитные
Обозначение типа СИ СИМАГ 12
Изготовитель Общество с ограниченной ответственностью «Геолинк Ньютек» (ООО «Геолинк Ньютек»), г. Москва
Год регистрации 2018
Срок свидетельства 04.12.2029
МПИ (интервал между поверками) 4 года
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Расходомеры электромагнитные СИМАГ 12 предназначены для измерения объёмного расхода и объёма электропроводящих жидкостей, а также для использования в составе других средств измерения, в том числе приборов и систем учета тепловой энергии, АСУ ТП и в измерительных системах.

Описание

Принцип действия расходомеров электромагнитных СИМАГ 12 основан на законе электромагнитной индукции Фарадея, согласно которому в проводнике, движущемся в магнитном поле, возникает ЭДС. В первичном преобразователе расхода, устанавливаемом в трубопровод, с помощью встроенных катушек создается магнитное поле, роль движущегося проводника выполняет электропроводящая жидкость. Наводимая ЭДС снимается с измерительных электродов, контактирующих с жидкостью, и передаётся в конвертер. Напряжение на электродах пропорционально объёмному расходу жидкости.

Расходомеры изготавливаются в трех исполнениях: компактное, компактное для систем теплоучета и раздельное. В компактном исполнении первичный преобразователь и конвертер объединены в моноблок, в раздельном - первичный преобразователь и конвертер соединяются специализированным кабелем длиной до 50 м. Компактное исполнение для систем теплоучета отличается отсутствием ЖК-дисплея и размещением электроники в клеммной коробке первичного преобразователя. Применяемые конвертеры могут иметь до двух входов подключения датчиков давления с унифицированным выходом 4-20 мА и до двух входов термометров сопротивления.

Расходомеры электромагнитные СИМАГ 12 имеют пассивные аналоговые 4-20 мА и частотно-импульсные выходы (выход с ОК). Передача данных в систему верхнего уровня осуществляется по интерфейсу RS485 по протоколу Modbus ASCII или RTU.

Расходомеры имеют класс исполнения А, В, С, которые отличаются динамическим диапазоном и погрешностью измерений.

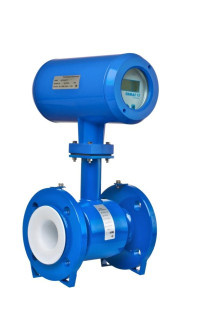

Общий вид расходомеров электромагнитных СИМАГ-12 представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

Программное обеспечение

Встроенное ПО выполняет функции обработки измерительной информации, отображения измерительной информации на жидкокристаллическом дисплее (при наличии), а также преобразования её в виде нормированных сигналов (токовых и/или частотноимпульсных).

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» по Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.

Таблица 1

Идентификационные данные (признаки)

Значения

Идентификационное наименование ПО

Симаг-12

Номер версии (идентификационный номер) ПО

3.2

Цифровой идентификатор ПО

0x11DE

Технические характеристики

Технические и метрологические характеристики расходомеров электромагнитных СИМАГ 12 представлены в таблицах 2, 3, 4, 5, 6.

Таблица 2 - Основные метрологические характеристики

Наименование параметра

Значение для класса

А

В

С

Диаметр условного прохода ( Ду ), мм

от 5 до 1600

от 5 до 1600

от 5 до 1000

Динамический диапазон

1:250

1:125

1:62,5

Пределы допускаемой приведенной к переходному расходу погрешности измерений объёмного расхода в диапазонах расходов, %: Qmin < Q < Qt

±1

±0,5

±0,25

Пределы допускаемой относительной погрешности измерений объёмного расхода и объёма, в диапазонах расходов, %:

Qt < Q < Qmax

±1

±0,5

±0,25

Давление измеряемой среды, МПа, не более

4

Диапазон температур измеряемой среды, °С

от -40 до +150

Рабочий диапазон частотного выхода, Гц

от 0,1 до 2000

Пределы допускаемой относительной погрешности воспроизведения значения объёмного расхода по частотному выходу, %

±0,05

Диапазон воспроизведения силы тока, мА

от 4 до 20

Пределы допускаемой приведенной к диапазону воспроизведения силы тока погрешности воспроизведения значения объёмного расхода по аналоговому выходу, %

±0,5

Диапазон измерения силы тока, мА

от 4 до 24

Пределы допускаемой приведенной к диапазону измерения силы тока погрешности измерения силы тока, %

±0,5

Диапазон измерений значений сопротивления, соответствующих температуре, Ом

от 60 до 200

Пределы допускаемой абсолютной погрешности, при преобразовании сопротивления в значение температуры, °С

±0,2

Наименование параметра

Значение

Напряжение питания переменного тока частотой 50 Гц, В

от 110 до 250

Напряжение питания постоянного тока, В

24 +50% 24-25%

Потребляемая мощность, Вт, не более

10

Условия эксплуатации:

-    температура окружающей среды вторичного преобразователя расхода ( конвертера ), °С

-    температура окружающей среды первичного преобразователя расхода ( сенсора ), °С

-    относительная влажность для конвертера при t = 35 °С, %

-    относительная влажность для первичного преобразователя при t = 35 °С, %

-    атмосферное давление, кПа

от -20 до +50

от -40 до +80 до 80, без конденсации влаги

до 95, без конденсации влаги от 84,0 до 106,7

Средний срок службы, лет

10

Средняя наработка на отказ, ч

75000

Таблица 4 - Диапазон измерений объемного расхода жидкости, класс А

Ду, мм

Qmin, м3/ч

Qt, м3/ч

Qном, м /ч

Qmax, м3/ч

5

0,003534

0,010603

0,706858

0,883573

6

0,005089

0,015268

1,017876

1,272345

10

0,01414

0,04241

2,82743

3,53429

15

0,03181

0,09543

6,36173

7,95216

20

0,05655

0,16965

11,30973

14,13717

25

0,08836

0,26507

17,67146

22,08932

32

0,1448

0,4343

28,9529

36,1911

40

0,2262

0,6786

45,2389

56,5487

50

0,3534

1,0603

70,6858

88,3573

65

0,5973

1,7919

119,4591

149,3238

70

0,6927

2,0782

138,5442

173,1803

80

0,9048

2,7143

180,9557

226,1947

100

1,414

4,241

282,743

353,429

125

2,209

6,627

441,786

552,233

150

3,181

9,543

636,173

795,216

200

5,655

16,965

1130,973

1413,717

250

8,836

26,507

1767,146

2208,932

300

12,72

38,17

2544,69

3180,86

400

22,62

67,86

4523,89

5654,87

500

35,34

106,03

7068,58

8835,73

600

50,89

152,68

10178,76

12723,45

800

90,48

271,43

18095,57

22619,47

1000

141,4

424,1

28274,3

35342,9

1200

203,6

610,7

40715

50893,8

1600

361,9

1085,7

72382,3

90477,9

Примечание:

Qmin - минимальный расход Qt - переходной расход Q^ - номинальный расход Qmax - перегрузочный расход

Ду, мм

Qmin, м3/ч

Qt, м3/ч

Qbd№ м3/ч

Qmax, м3/ч

5

0,007069

0,021206

0,706858

0,883573

6

0,010179

0,030536

1,017876

1,272345

10

0,02827

0,08482

2,82743

3,53429

15

0,06362

0,19085

6,36173

7,95216

20

0,1131

0,33929

11,30973

14,13717

25

0,17671

0,53014

17,67146

22,08932

32

0,2895

0,8686

28,9529

36,1911

40

0,4524

1,3572

45,2389

56,5487

50

0,7069

2,1206

70,6858

88,3573

65

1,1946

3,5838

119,4591

149,3238

70

1,3854

4,1563

138,5442

173,1803

80

1,8096

5,4287

180,9557

226,1947

100

2,827

8,482

282,743

353,429

125

4,418

13,254

441,786

552,233

150

6,362

19,085

636,173

795,216

200

11,31

33,929

1130,973

1413,717

250

17,671

53,014

1767,146

2208,932

300

25,45

76,34

2544,69

3180,86

400

45,24

135,72

4523,89

5654,87

500

70,69

212,06

7068,58

8835,73

600

101,79

305,36

10178,76

12723,45

800

180,96

542,87

18095,57

22619,47

1000

282,7

848,2

28274,3

35342,9

1200

407,2

1221,5

40715

50893,8

1600

723,8

2171,5

72382,3

90477,9

Примечание:

Qmin - минимальный расход Qt - переходной расход Q^ - номинальный расход Qmax - перегрузочный расход

Таблица 6 - Диапазон измерений объемного расхода жидкости, класс С

Ду, мм

Qmin, м3/ч

Qt, м3/ч

Qном, м /ч

Qmax, м3/ч

5

0,014251

0,042754

0,706858

0,883573

6

0,020522

0,061565

1,017876

1,272345

10

0,057

0,17101

2,82743

3,53429

15

0,12826

0,38478

6,36173

7,95216

20

0,22802

0,68406

11,30973

14,13717

25

0,35628

1,06884

17,67146

22,08932

32

0,5837

1,7512

28,9529

36,1911

40

0,9121

2,7362

45,2389

56,5487

50

1,4251

4,2754

70,6858

88,3573

65

2,4084

7,2253

119,4591

149,3238

70

2,7932

8,3797

138,5442

173,1803

80

3,6483

10,9449

180,9557

226,1947

Ду, мм

Qmin, м3/ч

Qt, м3/ч

Qном, м /ч

Qmax, м3/ч

100

5,7

17,101

282,743

353,429

125

8,907

26,721

441,786

552,233

150

12,826

38,478

636,173

795,216

200

22,802

68,406

1130,973

1413,717

250

35,628

106,884

1767,146

2208,932

300

51,3

153,91

2544,69

3180,86

400

91,21

273,62

4523,89

5654,87

500

142,51

427,54

7068,58

8835,73

600

205,22

615,65

10178,76

12723,45

800

364,83

1094,49

18095,57

22619,47

1000

570

1710,1

28274,3

35342,9

Примечание:

Qmin - минимальный расход Qt - переходной расход Q^ - номинальный расход Qmax - перегрузочный расход

Знак утверждения типа

наносится на корпус конвертера и первичного преобразователя методом фотолитографии и титульный лист руководства по эксплуатации и паспорта типографским способом.

Комплектность

Таблица 7 - Комплектность средства измерений

Наименование

Количество

Расходомер электромагнитный СИМАГ 12

1 шт.

Методика поверки МП 208-073-2018

1 экз.

Руководство по эксплуатации

1 экз.

Паспорт

1 экз.

Монтажный комплект

по заказу

Соединительный кабель (при раздельном исполнении, по запросу с указанием длины)

1 шт.

Поверка

осуществляется по документу МП 208-073-2018 «ГСИ. Расходомеры электромагнитные СИМАГ 12. Методика поверки», утвержденному ФГУП «ВНИИМС» 14.08.2018 г.

Основные средства поверки:

-    рабочий эталон 1-го разряда в соответствии с приказом Росстандарта от 07.02.2018 г. №256 (часть 1), диапазон воспроизведения объемного расхода воды от 0,01 до 4000,0 м /ч, пределы допускаемой относительной погрешности измерений ±0,06 %;

-    рабочий эталон 2-го разряда в соответствии с приказом Росстандарта от 07.02.2018 г. №256 (часть 3), (установка объемно-динамическая «REFERENCE TOWER PSTR 04», регистрационный №3.2.ВТП.0002.2015, расширенная неопределенность 0,024 %, в диапазоне от 22 до 169 м3);

-    рабочий эталон 3-го разряда в соответствии с приказом Росстандарта от 07.02.2018 г. №256 (часть 1), диапазон воспроизведения объемного расхода воды от 0,001 до 4000,0 м3/ч, пределы допускаемой относительной погрешности измерений ±0,3 %;

- установка Поток-Т (регистрационный №14519-13) допускаемая относительная погрешность ±0,2 % в диапазоне имитируемого расхода от 0,01 до 350000 м /ч.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точности.

Знак поверки наносится в паспорт или свидетельство о поверке средства измерений и на расходомер согласно схемы (рисунок 2).

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ПМЕК.407111.005 ТУ Расходомеры электромагнитные СИМАГ 12. Технические условия Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерения массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости
