| Номер в госреестре | 73364-18 |
| Наименование СИ | Газоанализатор |
| Обозначение типа СИ | 7465QN4 |
| Изготовитель | "Nova Analytical Systems Inc.", Канада |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Газоанализатор модели 7465QN4 (далее - газоанализатор) предназначен для автоматического контроля содержания кислорода, диоксида, углекислого газа, углеводородов и оксида азота в выхлопных газах автомобилей
Г азоанализатор является многоканальным стационарным автоматическим прибором непрерывного действия.
Способ отбора пробы - принудительный.
Выходными сигналами газоанализатора являются:
- показания светодиодного цифрового дисплея (для каждого газа);
- унифицированный аналоговый выходной сигнал от 4 до 20 мА;
- цифровой RS-232;
- световая индикация аварийных сигналов;
Конструктивно газоанализатор состоит из металлического корпуса, в котором размещены фильтры предварительной очистки, сенсорный блок, блок электроники, термостатируемый корпус с системой кондиционирования пробы и измерительной ячейкой. Отбор анализируемой пробы осуществляется линией отбора проб, выполненной из нержавеющей стали, непосредственно подключаемой к входному штуцеру газоанализатора с маркировкой SAMPLE IN (вход пробы).
Принцип действия газоанализатора: для измерения содержания взрывоопасных углеводородных газов, диоксида углерода и углекислого газа в газоанализатор устанавливаются инфракрасные сенсоры, принцип действия которых основан на избирательном поглощении инфракрасного излучения молекулами углеводородов.
Для измерения содержания кислорода и оксидов азота в газоанализатор устанавливаются электрохимические сенсоры, принцип измерения которых основан на измерении тока, вырабатываемого при взаимодействии элекродов сенсора с целевым газом.
Для программирования режимов работы и диагностики газоанализатор имеет на передней панели клавиатуру с цифровым дисплеем, на который выводится концентрация измеряемых компонентов.
Внешний вид газоанализатора приведен на рисунке 1.
■I

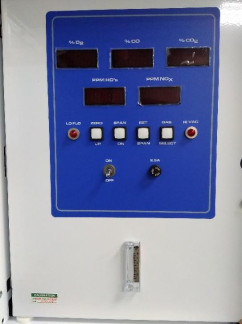

Рисунок 1 - Внешний вид газоанализатора модели 7465QN4
Газоанализатор имеет встроенное, метрологически значимое программное обеспечение (ПО), предназначенное для обработки измерительной информации. Данное ПО устанавливается в газоанализатор на заводе-изготовителе во время производственного цикла, что исключает возможность несанкционированных настроек и вмешательства, приводящих к искажению результатов измерений.
Встроенное ПО обеспечивает выполнение следующих основных функций:
- обработку измерительной информации;
- диагностику аппаратной части газоанализатора;
- проведение настройки газоанализатора;
- формирование цифрового выходного сигнала;
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | NOVA NGC01 для м/п NGC01-8511 |
| Номер версии (идентификационный номер) ПО | NGC01.VER1.0a 2008.04.06 |
| Цифровой идентификатор ПО | - |
| Алгоритм расчета цифрового идентификатора ПО | - |
| Примечание - Номер версии ПО должен быть не ниже указанного в таблице. Значение контрольной суммы указано для файла версии, указанной в таблице. | |
Влияние встроенного программного обеспечения газоанализатора учтено при нормировании метрологических характеристик.
Газоанализатор имеет защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - «высокий» по Р 50.2.077-2014.
| Наименование характеристики | Значение |
| Диапазон измерений объемной доли углекислого газа, % | от 0 до 20 |
| Диапазон измерений объемной доли оксида углерода, % | от 0 до 10 |
| Диапазон измерений объемной доли кислорода, % | от 0 до 25 |
| Диапазон измерений объемной доли углеводородов^ СхНу, млн"1 | от 0 до 3000 |
| Диапазон измерений объемной доли оксидов азота2) NOx, млн"1 | от 0 до 2000 |
| Пределы допускаемой основной приведенной погрешности к верхнему пределу измерений, % | ±2 |
| Предел допускаемого времени установления показаний Т0,9 (для 90 % от установившегося показания), с, не более | 10 |
| Пределы допускаемой дополнительной погрешности, приведенной к верхнему пределу измерений, % от основной приведенной погрешности: - при изменении температуры окружающей среды в диапазонах: от +25 до +40 оС, на каждые ±10 оС; - при изменении относительной влажности в диапазоне от 20 до 90 % | ±0,5 ±0,5 |
| 1) Пределы допускаемой приведенной погрешности нормированы только для смесей, содержащих гексан. 2) Пределы допускаемой приведенной погрешности нормированы только для смесей, содержащих диоксид азота. | |
Технические характеристики газоанализатора приведены в таблице 3.
Таблица 3 - Основные технические характеристики газоанализатора
| Наименование характеристики | Значение |
| Потребляемая мощность, Вт, не более | 575 |
| Параметры питания сети: - напряжение переменного тока, В - частота, Гц | 230±10 60 |
| Габаритные размеры (ШхВхГ), мм, не более: | 300x500x250 |
| Масса, кг, не более | 14 |
| Расход пробы, не более, дм3/ мин | 1,0 |
| Рабочие условия эксплуатации преобразователей: - температура окружающего воздуха, С - атмосферное давление, мм рт. ст. - относительная влажность окружающего воздуха (без конденсации влаги), % | от +15 до +40 от 630 до 800 от 20 до 90 |
| Степень защиты по ГОСТ 14254-2015 | IP66 |
| Среднее время наработки на отказ, ч | 30 000 |
| Срок службы, лет, не более | 10 |
наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность газоанализатора приведена в таблице 4.
| Наименование | Обозначение | Количество |
| Газоанализатор модели 7465QN4, зав. № 9679 | - | 1 шт. |
| Паспорт | - | 1 экз. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП-061/09-2018 | 1 экз. |
| Запасные части (опционально) в соответствии с руководством по эксплуатации |
осуществляется по документу МП-061/09-2018 «Газоанализатор модели 7465QN4. Методика поверки», утвержденному ООО «ПРОММАШ ТЕСТ» 03.09.2018 г.
Основные средства поверки:
- ГСО состава № ГСО 10241-2013, ГСО 10253-2013, ГСО 10331-2013, ГСО 10335-2013 в баллонах под давлением;
- Азот газообразный особой чистоты сорт 2 по ГОСТ 9293-74;
- Поверочный нулевой газ (ПНГ) - воздух 1 кл.по ГОСТ 17433-80.
Допускается применения аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
приведены в эксплуатационном документе.
ГОСТ Р 52350.29.1-2010 Газоанализаторы и газоанализаторы горючих газов и паров электрические. Часть 1. Общие требования и методы испытаний
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 8.578-2014 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах
Техническая документация фирмы Nova Analytical Systems Inc., Канада
| Зарегистрировано поверок | 4 |
| Поверителей | 3 |
| Актуальность данных | 21.11.2024 |
