Газоанализаторы CO12e, 73365-18

73365-18
Газоанализаторы CO12e предназначены для измерений объемной доли или массовой концентрации оксида углерода и диоксида углерода в смеси с воздухом, азотом и другими неагрессивными газами.
Карточка СИ
Номер в госреестре 73365-18
Наименование СИ Газоанализаторы
Обозначение типа СИ CO12e
Изготовитель «ENVEA», Франция
Год регистрации 2018
Срок свидетельства 04.12.2024
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Газоанализаторы CO12e предназначены для измерений объемной доли или массовой концентрации оксида углерода и диоксида углерода в смеси с воздухом, азотом и другими неагрессивными газами.

Описание

Принцип действия газоанализаторов CO12e (далее - газоанализаторы) - оптический инфракрасный с использованием газовых корреляционных фильтров, основанный на зависимости поглощения инфракрасного излучения молекулами определяемого компонента от массовой концентрации.

Газоанализаторы представляют собой одноблочные стационарные многоканальные приборы непрерывного действия.

Способ отбора пробы - принудительный, за счет встроенного побудителя расхода.

Газоанализаторы выпускаются в следующих модификациях:

-    СО12е - одноканальный, для измерений содержания оксида углерода (CO), модификация с дисплеем;

-    СО12е* - одноканальный, для измерений содержания оксида углерода (CO), модификация без дисплея;

-    С012e/C02 - двухканальный, для измерений содержания оксида углерода (CO) и диоксида углерода (CO2), модификация с дисплеем,

-    С012e*/C02 - двухканальный, для измерений содержания оксида углерода (CO) и диоксида углерода (CO2), модификация без дисплея.

Конструктивно газоанализаторы выполнены одноблочными в металлическом корпусе для установки на стол или в стойку. На лицевой панели газоанализатора расположен сенсорный жидкокристаллический 7” дисплей разрешением 800*480 точек (в модификациях с дисплеем); на задней панели - штуцеры для подачи анализируемой пробы, нулевого и градуировочного газов, а также клеммы для электрических подключений (питание, выходные сигналы и др.). Газоанализаторы модификаций СО12e и СО12e* имеют встроенный генератор нулевого газа для проведения автоматической настройки нулевых показаний в процессе эксплуатации. Газоанализаторы модификаций С012e/C02 и С012e*/C02 требуют подключения внешнего источника нулевого газа.

Модификации газоанализатора, не оборудованные дисплеем, управляются при помощи персонального компьютера, подключенного к газоанализатору через LAN-разъем. При наличии модуля беспроводной связи (Wi-Fi) возможен доступ с мобильных устройств под управлением ОС iOS и Android.

Газоанализаторы обеспечивают выходные сигналы:

-    показания встроенного сенсорного жидкокристаллического дисплея (модификации с дисплеем);

-    аналоговые выходы по напряжению или токовые, диапазоны от 0 до 1 В, от 0 до 10 В, от 0 до 20 мА, от 4 до 20 мА (при наличии платы ESTEL в комплекте поставки);

-    цифровые выходы (интерфейсы USB, Ethernet, Wi-Fi);

-    релейные выходы (сухой контакт).

Газоанализаторы обеспечивают выполнение следующих функций:

-    непрерывное измерение содержания определяемых компонентов в анализируемой среде;

-    отображение результатов измерений и самодиагностики на встроенном жидкокристаллическом дисплее (модификации с дисплеем);

-    хранение результатов измерений в энергонезависимой памяти газоанализатора (до 1

года);

-    формирование унифицированного выходного аналогового сигнала;

-    формирование выходного цифрового сигнала;

-    переключение контактов реле.

Газоанализаторы имеют общепромышленное исполнение и должны размещаться в невзрывоопасных зонах помещений и наружных установок.

По защищенности от проникновения внешних твердых предметов и воды газоанализаторы соответствуют степени защиты не ниже IP30 по ГОСТ 14254-2015.

Общий вид газоанализаторов приведен на рисунке 1.

Схема пломбировки корпуса газоанализатора от несанкционированного доступа показана на рисунке 2.

О 0

и<

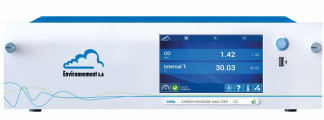

а) газоанализатор С012е, модификация с дисплеем

О ^

I*

б) газоанализатор СО12е, модификация без дисплея Рисунок 1 - Общий вид газоанализаторов С012е (общий вид модификаций СО12е*, СО12е*/С02 аналогичен за исключением маркировки)

Программное обеспечение

Газоанализаторы имеют встроенное программное обеспечение (ПО), разработанное изготовителем специально для решения задач измерения содержания определяемых компонентов в газовых средах.

Встроенное ПО обеспечивает следующие основные функции:

-    обработку и передачу измерительной информации от первичного измерительного преобразователя;

-    переключение (ручное и автоматическое) диапазонов измерений;

-    отображение результатов измерений на дисплее (встроенном) и/или на дисплее ПК, подключенного через LAN-разъем;

-    хранение результатов измерений в энергонезависимой памяти;

-    формирование выходных аналогового и цифрового сигналов;

-    формирование релейного выходного сигнала;

-    самодиагностику аппаратной части газоанализатора;

-    корректировку нулевых показаний и чувствительности.

ПО газоанализатора реализует следующие расчетные алгоритмы:

-    вычисление значений объемной доли определяемых компонентов в анализируемой среде по данным от первичного измерительного преобразователя;

-    вычисление значений выходного аналогового сигнала;

-    сравнение результатов измерений с предварительно заданным пороговым уровнем и формирование релейного выходного сигнала в случае превышения порогового значения;

-    непрерывную самодиагностику аппаратной части газоанализатора.

Номер версии ПО отображается на дисплее газоанализатора через меню на информационной панели (вкладка с иконкой «i»).

Влияние встроенного ПО учтено при нормировании метрологических характеристик газоанализаторов.

Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - «средний» по Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

С012е

Номер версии (идентификационный номер) ПО

1.0.m

Примечание - Номер версии встроенного ПО должен быть не ниже указанного в таблице.

Технические характеристики

Таблица 2 - Основные метрологические характеристики газоанализаторов по измерительному каналу оксида углерода_

Диапазон показаний 1) объемной доли 2) оксида углерода, млн-1

Диапазон измерений объемной доли оксида углерода, млн-1

Пределы допускаемой основной 3) погрешности, %

- 4)

приведенной 7

относительной

от 0 до 10 1)

от 0 до 2 включ.

±15

-

св. 2 до 10

-

±15

от 0 до 25 )

от 0 до 2 включ.

±15

-

св. 2 до 25

-

±15

от 0 до 50 )

от 0 до 2 включ.

±15

-

св. 2 до 50

-

±15

от 0 до 100 1)

от 0 до 2 включ.

±15

-

св. 2 до 100

-

±15

от 0 до 200 )

от 0 до 2 включ.

±15

-

св. 2 до 200

-

±15

от 0 до 300

от 0 до 2 включ.

±15

-

св. 2 до 300

-

±15

ны для конфигурирования пользователем при наличии платы беспечивают возможность вывода результатов измерений содержа-

3 3 3

ента в единицах массовой концентрации (мкг/м , мг/м , г/м ), значе-а из единиц, выраженных в объемных долях, млн-1, в единицы мас-тся пользователем вручную в меню настройки газоанализатора. в измерений концентрации определяемого компонента, выраженных ссовую концентрацию, мг/м3, следует проводить по формуле:

С С М • P

(масс) (об) / t \ 5

22,41 •( 1 + — ]• 760

1, 273 0

оля определяемого компонента, млн-1; энцентрация определяемого компонента, мг/м3; эе давление, мм рт.ст.;

ая масса определяемого компонента, г/моль; анализируемой среды, °С.

оле атмосферного воздуха проводят согласно РД 52.04.186-89 для ст., при контроле воздуха рабочей зоны согласно ГОСТ 12.1.005-88 м рт. ст.

виях измерений.

нение - верхний предел диапазона измерений.

1)    Диапазоны достуг ESTEL (опция).

2)    Газоанализаторы о ния определяемого компон ние коэффициента пересчет совой концентрации, вводи

Пересчет результато в объемной доле, млн-1, в м<

где С(об) - объемная д

С (масс) - массовая к

P - атмосферш

М - молекулярь

t - температура

Пересчет при контр условий 0 °С и 760 мм рт. для условий +20 °С и 760 мт

3)    В нормальных усло

4)    Нормирующее знат

Диапазон показаний 1) объемной доли 2) диоксида углерода, млн-1

Диапазон измерений объемной доли диоксида углерода, млн-1

Пределы допускаемой основной 3) погрешности, %

- 4)

приведенной 7

относительной

от 0 до 500 )

от 0 до 50 включ.

±10

-

св. 50 до 500

-

±10

от 0 до 1000 )

от 0 до 50 включ.

±10

-

св. 50 до 1000

-

±10

от 0 до 2000

от 0 до 50 включ.

±10

-

св. 50 до 2000

-

±10

1ы для конфигурирования пользователем при наличии платы ESTEL беспечивают возможность вывода результатов измерений содержа-

3 3 3

ента в единицах массовой концентрации (мкг/м , мг/м , г/м ), значе-’а из единиц, выраженных в объемных долях, млн-1, в единицы мас-тся пользователем вручную в меню настройки газоанализатора. виях измерений.

1ение - верхний предел диапазона измерений.

1)    Диапазоны доступ (опция).

2)    Газоанализаторы о ния определяемого компон ние коэффициента пересчет совой концентрации, вводи

3)    В нормальных усло

4)    Нормирующее знат

Таблица 4 - Метрологические характеристики газоанализаторов

Наименование характеристики

Значение

Предел допускаемой вариации выходного сигнала газоанализатора, в долях от предела допускаемой основной погрешности

0,5

Пределы допускаемой дополнительной погрешности от влияния изменения температуры окружающей среды в пределах условий эксплуатации относительно условий определения основной погрешности, в долях от предела допускаемой основной погрешности.

±0,5

Пределы допускаемой погрешности газоанализаторов в условиях эксплуатации 1), %:

-    по измерительному каналу оксида углерода приведенной, в диапазоне от 0 до 2 млн-1 включ. относительной, в диапазоне св. 2 до 300 млн-1

-    по измерительному каналу диоксида углерода приведенной, в диапазоне от 0 до 50 млн-1 включ. относительной, в диапазоне св. 50 до 2000 млн-1

±25

±25

±15

±15

Предел допускаемого изменения показаний за 7 суток непрерывной работы, в долях от предела допускаемой основной погрешности

1,0

Предел допускаемого времени установления показаний Т0^9д, с

90

Время прогрева газоанализатора, мин, не более

120

Нормальные условия измерений:

»-» 0/-ч

-    температура окружающей среды, C

-    относительная влажность окружающей среды, %

-    атмосферное давление, кПа

от +15 до +25 от 30 до 80 от 90,6 до 104,8

1) Пределы допускаемой погрешности газоанализаторов в рабочих условиях эксплуатации рассчитаны для диапазона температур окружающей среды от +5 до +40 0C с учетом нормированного значения пределов допускаемой дополнительной погрешности.

Наименование характеристики

Значение

Напряжение питания переменным током частотой 50 Гц, В

230±23

Потребляемая электрическая мощность, не более, ВА

50

Габаритные размеры газоанализатора, мм, не более:

-    длина

-    ширина

-    высота

606

483

133

Масса газоанализатора, кг, не более

7,1

Расход анализируемой среды, обеспечиваемый встроенным побудителем расхода, дм3/мин

от 0,8 до 1,2

Средняя наработка на отказ (при доверительной вероятности Р=0,95), ч

25 000

Средний срок службы, лет

10

Условия эксплуатации:

»-» 0/-ч

-    диапазон температуры окружающей среды, C

-    диапазон относительной влажности окружающего среды при температуре +25 0C, (без конденсации), %, не более

-    диапазон атмосферного давления, кПа

от +5 до +40 95

от 84 до 106,7

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации способом компьютерной графики и на табличку на корпусе газоанализатора.

Комплектность

Таблица 6 - Комплектность газоанализаторов CO12e

Наименование

Обозначение

Кол-во

Примечание

Газоанализатор

СО12е

СО12е/С02

СО12е*

СО12е*/С02

1 шт.

Модификация по заказу

Плата аналоговых выходов

ESTEL

1 шт.

по заказу

Плата релейных выходов

S0REL

1 шт.

по заказу

Комплект расходных материалов

-

1 комплект

-

Руководство по эксплуатации

-

1 экз.

-

Методика поверки

МП-242-2255-2018

1 экз.

-

Поверка

осуществляется по документу МП-242-2255-2018 «ГСИ. Газоанализаторы CO12e. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д. И. Менделеева» 23 июля 2018 г.

Основные средства поверки:

-    стандартные образцы состава газовые смеси оксид углерода - азот или оксид углерода -воздух (ГСО 10531-2014, 10532-2014), диоксид углерода - азот или диоксид углерода - воздух (ГСО 10531-2014, 10532-2014) в баллонах под давлением;

-    генератор нулевого воздуха ZAG 7001 - рабочий эталон 1-го разряда (рег. № 61769-15).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых газоанализаторов с требуемой точностью.

Знак поверки наносится на средство измерений или на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Перечень измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах (Приказ Министерства здравоохранения и социального развития Российской Федерации от 9 сентября 2011 г. N 1034н)

Перечень измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области охраны окружающей среды, и обязательных метрологических требований к ним, в том числе показателей точности измерений (приказ Министерства природных ресурсов и экологии Российской Федерации от 7 декабря 2012 г. № 425)

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия

ГОСТ Р 50759-95 Анализаторы газов для контроля промышленных и транспортных выбросов. Общие технические условия

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах
