| Номер в госреестре | 73366-18 |
| Наименование СИ | Счетчики газа ультразвуковые |
| Обозначение типа СИ | СОНИК |
| Изготовитель | Общество с ограниченной ответственностью "Элехант" (ООО "Элехант"), г. Омск |
| Год регистрации | 2018 |
| Срок свидетельства | 04.12.2029 |
| МПИ (интервал между поверками) | 10 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики газа ультразвуковые СОНИК (далее по тексту - счетчики) предназначены для измерений объема природного газа по ГОСТ 5542-2014 или объема газовой фракции сжиженного углеводородного газа по ГОСТ 20448-90 в газопроводах низкого давления (до 5 кПа) при учете потребления газа индивидуальными потребителями.
Принцип действия счетчиков основан на поочередном излучении и приеме двумя электроакустическими преобразователями ультразвуковых сигналов и измерении времени их распространения в измерительном участке счетчика по потоку газа и против него.
В счетчиках с температурной компенсацией в электронном блоке установлен датчик температуры. Данные об измеренных значениях температуры передаются в программный модуль, который обеспечивает приведение измеренного объема газа к нормальным условиям по ГОСТ 2939-63 (20 °С).
Счетчики состоят из:
- первичного преобразователя с присоединительными патрубками, состоящего из измерительного канала с электроакустическими преобразователями ультразвуковых сигналов;
- электронного блока с платой управления, вычисления и хранения данных, датчиком температуры, радиотрансивера, антенны и элемента питания;
- выносного индикатора.
Счетчики выпускаются в следующих модификациях:
- СОНИК-GIA СОНИК-О2,5, СОНИК-О4, СОНИК-О6, СОНИК-ОЮ счетчики без температурной компенсации;
- СОНИК-О1,6 ТК, СОНИК-О2,5 ТК, СОНИК-О4 ТК, СОНИК-О6 ТК, СОНИК-ОЮ ТК счетчики с температурной компенсацией

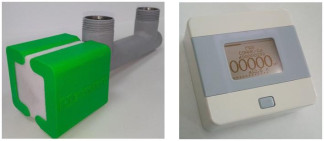

Общий вид средства измерений представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки представлены на рисунке 2.
Программное обеспечение (далее по тексту - ПО) счетчиков по аппаратному обеспечению является встроенным. ПО хранится в энергонезависимой памяти и предназначено для управления работой счетчиков, сбора, обработки и передачи измерительной информации.
Конструкция счетчиков исключает возможность несанкционированного влияния на ПО и измерительную информацию: разъем программирования скрыт под корпусом, который пломбируется. Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
ПО выносного индикатора по аппаратному обеспечению является встроенным и предназначено для приема и отображения измерительной информации. ПО хранится в энергонезависимой памяти. Программная среда постоянна, отсутствуют средства и пользовательская оболочка для программирования или изменения ПО. Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
ПО «Счетчики Элехант» предназначено для установки на мобильные устройства под управлением операционной системы Android или iOS (доступно на сайте завода-изготовителя) и предназначено для приема и отображения измерительной информации. Программная среда постоянна, отсутствуют средства и пользовательская оболочка для программирования или изменения ПО. Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Нормирование метрологических характеристик счетчика проведено с учетом того, что ПО является неотъемлемой частью счетчиков.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | ||
| встроенное ПО счетчика | встроенное ПО выносного индикатора | ПО «Счетчики Элехант» | |
| Идентификационное наименование ПО | Е_СОНИК.Ьех | Элехант Дисплей | Счетчики Элехант |
| Номер версии (идентификационный номер) ПО | не ниже 1.0 | не ниже 1.3.5 | не ниже 3.0.0 |
| Цифровой идентификатор ПО | недоступен | недоступен | недоступен |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |||||||||
| vo, О - О С | ,5 2, О - О С | 5 - О С | 6 О - о С | 0 о - о С | Т ,6 0 1 о С | Т ,5 2, О ■ О С | Т 5 - О С | Т 6 о - о С | Т 0 S 1 о С | |
| Максимальный расход газа, Q™^, м3/ч | 2,5 | 4,0 | 6,0 | 10,0 | 16,0 | 2,5 | 4,0 | 6,0 | 10,0 | 16,0 |
| Номинальный расход газа, 0ном, м3/ч | 1,6 | 2,5 | 4,0 | 6,0 | 10,0 | 1,6 | 2,5 | 4,0 | 6,0 | 10,0 |
| Минимальный расход газа, Qm, м3/ч | 0,016 | 0,025 | 0,040 | 0,060 | 0,100 | 0,016 | 0,025 | 0,040 | 0,060 | 0,100 |
| Порог чувствительности, м3/ч | 0,010 | 0,010 | 0,020 | 0,030 | 0,030 | 0,010 | 0,010 | 0,020 | 0,030 | 0,030 |
| Пределы допускаемой относительной погрешности измерений объема газа, %, в диапазоне расходов: - от Qm^ до 0,1 ^ном включ. - св. 0,1 •^^ном до Qмакс | ±2 ±1 | -,5 ,5 | ||||||||
| Диапазон измерений температуры газа, °С | - | от -40 до +50 | ||||||||
| Пределы допускаемой абсолютной погрешности измерений температуры газа, °С | - | ±0,5 | ||||||||
| Цена деления отсчетного устройства, м3 | 0,0001 | |||||||||
| Емкость отсчетного устройства, м3 | 99999,9999 | |||||||||
| Наименование характеристики | Значение | ||||
| К ,6 Т г-ч vo О ~ о I СО С | К ,5 Т (N~ i/o G2, о I СО С | К 4Т G4 о I СО С | ,К ,6 Т el С | ,К 0, Т О 2 sS С | |
| Допускаемая потеря давления при 0макс, кПа, не более | 0,20 | 0,20 | 0,20 | 0,25 | 0,30 |
| Наибольшее избыточное рабочее давление, кПа | 5,0 | ||||
| Параметры встроенного элемента питания: - напряжение, В - емкость, мАч | 3,6 2700 | ||||
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при температуре не более +35 °С, %, не более - атмосферное давление, кПа | от -40 до +50 95 от 84,0 до 106,7 | ||||
| Степень защиты по ГОСТ 14254-2015 | IP64 | ||||
| Средний срок службы, лет | 24 | ||||
| Средняя наработка на отказ, ч | 120000 | ||||
| Размер наружной резьбы | Г абаритные размеры, мм, | |||||
| Модификация | входного и выходного | не более | Расстояние между осями | Масса, кг, не более | ||
| штуцеров по ГОСТ 6357-81 | высота | ширина | длина | штуцеров, мм | ||
| СОНИК-О1,6 | /; /; 1; 1Н | 88 | 66 | 210 | 110 | 0,45 |
| СОНИК-О1,6 ТК | 230 | 130 | 0,61 | |||
| 210 | 110 | 0,45 | ||||
| СОНИК-О2,5 СОНИК-О2,5 ТК | 230 | 130 | 0,61 | |||
| /; 3/4; 1; 1Н | 88 | 66 | 250 300 350 | 150 200 250 | 0,66 0,79 0,92 | |
| 210 | 110 | 0,45 | ||||
| СОНИК-О4 СОНИК-О4 ТК | 230 | 130 | 0,61 | |||
| /; 1; 1Н | 88 | 66 | 250 300 350 | 150 200 250 | 0,66 0,79 0,92 | |
| 210 | 110 | 0,45 | ||||
| СОНИК-О6, СОНИК-О6 ТК | 1; 1Н | 88 | 66 | 230 250 300 350 | 130 150 200 250 | 0,61 0,66 0,79 0,92 |
| СОНИК-ОЮ, СОНИК-ОЮ ТК | 1/; 1/ | 88 | 66 | 250 300 350 | 150 200 250 | 0,66 0,79 0,92 |
наносится на этикетку счетчиков, размещенную на корпусе электронного блока, и на титульный лист паспорта типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Счетчик | - | 1 шт. |
| Колпачок штуцера | - | 2 шт. |
| Выносной индикатор | - | 1 шт.* |
| У паковка индивидуальная | - | 1 шт. |
| Паспорт | ЭЛХТ.407252.001 ПС | 1 экз. |
| Методика поверки | ОЦСМ 045196-2018 МП | 1 экз. в один адрес |
| * - поставляется в соответствии с заказом | ||
осуществляется по документу ОЦСМ 045196-2018 МП «ГСИ. Счетчики газа ультразвуковые СОНИК. Методика поверки», утвержденному ФБУ «Омский ЦСМ» 19.08.2018 г.
Основные средства поверки: рабочий эталон единицы объемного расхода газа 1 разряда по ГОСТ Р 8.618-2014 в диапазоне значений расхода газа от 0,010 до 16,00 м3/ч с пределами допускаемой относительной погрешности ±0,5 %;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик счетчиков с требуемой точностью.
Знак поверки наносится:
- в паспорт и на счетчики при первичной поверке;
- в свидетельство о поверке и на счетчик при периодической поверке.
приведены в эксплуатационном документе.
ЭЛХТ.407252.001 ТУ Счетчики газа ультразвуковые СОНИК. Технические условия ГОСТ Р 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа
