| Номер в госреестре | 73369-18 |
| Наименование СИ | Акселерометры-инклинометры цифровые трехосевые |
| Обозначение типа СИ | АЦт90 |
| Изготовитель | Общество с ограниченной ответственностью "Научно-Производственный Центр "БАУ-Мониторинг" (ООО "НПЦ "БАУ-Мониторинг"), г. Москва |
| Год регистрации | 2018 |
| Срок свидетельства | 04.12.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Акселерометры-инклинометры цифровые трёхосевые АЦт90 (далее акселерометры) предназначены для непрерывного измерения виброускорения по трём взаимно ортогональным осям X, Y, Z, угла наклона по двум осям и передачи результатов измерений по интерфейсу RS-485 в персональный компьютер для дальнейшей обработки, анализа и хранения.
Принцип действия акселерометров состоит в преобразовании измеряемого ускорения и угла наклона в пропорциональные электрические сигналы при помощи MEMS-преобразователя, оцифровывании сигналов встроенным аналого-цифровым преобразователем и передаче цифровых сигналов на внешний интерфейс с целью дальнейшей обработки и анализа. Акселерометр позволяет также производить измерения температуры встроенным температурным датчиком (характеристика не нормируется).
Конструктивно акселерометр состоит из двух блоков, связанных гибким кабелем: первичного преобразователя и контроллера MS4812, служащего для питания первичного преобразователя, обработки информации и визуализации результатов измерений.

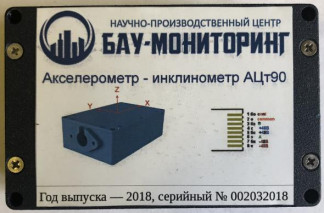

Общий вид средства измерений представлен на рисунках 1-2.
Защита программного обеспечения (далее - ПО) от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой акселерометра и процессом измерений.
Защита ПО от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Идентификационные данные программного обеспечения измерителей представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | AI90 |
| Номер версии (идентификационный номер) ПО | не ниже V1.1 |
| Цифровой идентификатор ПО | 0000 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений виброускорения по осям X,Y,Z (СКЗ), м/с2 | от 0,03 до 58,8 |
| Диапазон рабочих частот, Гц | от 0,128 до 120 |
| Пределы допускаемой приведённой к верхнему пределу измерений погрешности измерений виброускорения по осям X,Y,Z: в диапазоне частот от 0,128 Гц до 20 Гц, % в диапазоне частот св. 20 Гц до 120 Гц, дБ | ±1 ±3,5 |
| Диапазон измерений углов наклона по осям X,Y, градусов | ±90 |
| Пределы допускаемой приведённой к верхнему пределу измерений погрешности измерений углов наклона по осям X,Y, % | ±1 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Г абаритные размеры первичного преобразователя (длина х ширина х высота), мм, не более | 109х68х33 |
| Масса первичного преобразователя, кг, не более | 0,65 |
| Габаритные размеры контроллера MS4812 (длина х ширина х высота), мм, не более | 120х119х34 |
| Масса контроллера MS4812, кг, не более | 0,298 |
| Условия эксплуатации: - диапазон рабочих температур первичного преобразователя, °С - диапазон рабочих температур контроллера MS4812 | от -40 до +50 от -20 до +50 |
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Акселерометр-инклинометр цифровой трёхосевой | АЦт90 | 1 экз. |
| Контроллер* | MS4812 | 1 экз. |
| Комплект кабелей* | - | 1 компл. |
| Руководство по эксплуатации | - | 1 экз. |
| Паспорт | - | 1 экз. |
| Методика поверки | МП-ТМС-006/18 | 1 экз. |
Примечание:
* - В зависимости от комплекта поставки
осуществляется по документу МП-ТМС-006/18 «Акселерометры-инклинометры цифровые трёхосевые АЦт90. Методика поверки», утвержденному ООО «ТМС РУС» и ФГУП «ВНИИМС» 09 июля 2018 г.
Основные средства поверки:
поверочная установка 2-го разряда по МИ 2070-90; квадрант оптический КО-60М, предел измерений углов по лимбу ±120° с ПГ ±30" (Госреестр № 868-84).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ ISO 16063-21-2013. Вибрация. Методы калибровки датчиков вибрации и удара. Часть 21. Вибрационная калибровка сравнением с эталонным преобразователем
ТУ 26.51.66-002-04598135-2017. Акселерометр-инклинометр цифровой трёхосевой АЦт 90. Средства контроля динамических характеристик. Технические условия
