| Номер в госреестре | 73381-18 |
| Наименование СИ | Камеры тепловизионные (тепловизоры) |
| Обозначение типа СИ | FLIR E75, FLIR E85, FLIR E95 |
| Изготовитель | Компания "FLIR Systems Estonia Ou", Эстония |
| Год регистрации | 2018 |
| Срок свидетельства | 04.12.2024 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |

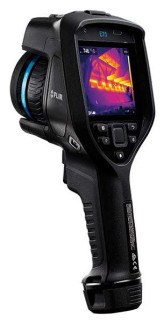

Камеры тепловизионные (тепловизоры) FLIR E75, FLIR E85, FLIR E95 предназначены для неконтактных измерений пространственного распределения температуры поверхностей объектов по их собственному тепловому излучению и отображения этого распределения на экране ЖК-дисплея.
Камеры тепловизионные (тепловизоры) FLIR E75, FLIR E85, FLIR E95 являются оптико-электронными измерительными приборами, принцип действия которых основан на фиксировании инфракрасного (теплового) электромагнитного излучения, исходящего от каждого нагретого объекта. Через оптическую систему на приёмник, представляющий собой неохлаждаемую микроболометрическую матрицу, фокусируется инфракрасное (тепловое) электромагнитное излучение. Далее инфракрасное (тепловое) электромагнитное излучение посредством электронного блока преобразуется в цифровой сигнал. Цифровой сигнал после математической обработки отображается в виде термограммы на ЖК-дисплее.
Термограмма представляет собой спектрозональную картину, отображающую распределение температуры на поверхности объекта или на границе разделения различных сред. Измерение температуры осуществляется в любой точке термограммы, значение температуры отображается в цифровой форме. При этом размеры отображаемой поверхности объекта на термограмме определяются угловым полем зрения камер тепловизионных (тепловизоров).
В камерах тепловизионных (тепловизорах) FLIR E75, FLIR E85, FLIR E95 предусмотрена возможность установки значения излучательной способности объекта. Камеры тепловизионные (тепловизоры) FLIR E75, FLIR E85, FLIR E95 отличаются метрологическими характеристиками.
Между собой камеры тепловизионные (тепловизоры) FLIR E75, FLIR E85, FLIR E95 отличаются только диапазоном измерений температуры. В камеры тепловизионные (тепловизоры) FLIR E75, FLIR E85, FLIR E95 встроен лазерный целеуказатель и дальномер.
В камеры тепловизионные (тепловизоры) FLIR E75, FLIR E85, FLIR E95 могут комплектоваться дополнительным объективом.
Пломбирование камер тепловизионных (тепловизоров) FLIR E75, FLIR E85, FLIR E95 не предусморено.
Внутреннее (встроенное) программное обеспечение (ПО) устанавливается при изготовлении камер тепловизионных (тепловизоров) FLIR E75, FLIR E85, FLIR E95 и не имеет возможности к считыванию и модификации.
Конструкция камер тепловизионных (тепловизоров) FLIR E75, FLIR E85, FLIR E95 исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты встроенного программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
| Таблица 1 - Идентификационные данные прог | раммного обеспечения | ||
| Камеры тепловизионные (тепловизоры) | FLIR Е75 | FLIR Е85 | FLIR Е95 |
| Идентификационные данные (признаки) | Значение | ||
| Идентификационное наименование ПО | FLIR Е75 | FLIR Е85 | FLIR Е95 |
| Номер версии (идентификационный номер) ПО | не ниже V1.10.13 | ||
| Цифровой идентификатор ПО | - | ||
Внешнее ПО, устанавливаемое на ПК, не является метрологически значимым и предназначено для подключения камер тепловизионных (тепловизоров) FLIR E75, FLIR E85, FLIR E95 к ПК с целью копирования термограмм, визуализации, сохранения и обработки.
| Таблица 2 - Метрологические характеристики | |||
| FLIR Е75 | FLIR Е85 | FLIR Е95 | |
| Наименование характеристики | Значение | ||
| Диапазон измерений температуры, °С | Диапазон 1 от -20 до +120 Диапазон 2 от 0 до +650 Диапазон 3 от +300 до +1000* | Диапазон 1 от -20 до +120 Диапазон 2 от 0 до +650 Диапазон 3 от +300 до +1200 | Диапазон 1 от -20 до +120 Диапазон 1 от 0 до +650 Диапазон 3 от +300 до +1500 |
| Дискретность отображения температуры, °С | 0,1 | ||
| Пределы допускаемой абсолютной погрешности измерений температуры, при температуре окружающей среды от +15 до +35 °С, °С: от -20 до +100 °С включ. | ±2,0 | ||
| Пределы допускаемой относительной погрешности измерений температуры, при температуре окружающей среды от +15 до +35 °С, %, в диапазоне измерений св. +100 до +1500 °С | ±2,0 |
| Порог температурной чувствительности (при +30 °С), °С, не более | 0,04 |
| Угол поля зрения, не менее, ... ° | 24x18, 42x32 |
| * поставляется по заказу | |
| Таблица 3 - Основные технические характеристики | |||
| FLIR Е75 | FLIR Е85 | FLIR Е95 | |
| Наименование характеристики | Значение | ||
| Разрешение ИК-детектора, пиксели | 320x240 | 384x288 | 464x348 |
| Спектральный диапазон, мкм | от 7,5 до 14 | ||
| Класс лазера по ГОСТ 31581-2012 | 2 | ||
| Напряжение питание, В, не более | 3,6 | ||
| Г абаритные размеры, мм, не более | 278x116x113 | ||
| Масса с аккумулятором, кг, не более | 1,0 | ||
| Рабочие условия применения: - температура окружающей среды, °С - относительная влажность, % | от +15 до +35 до 95 | ||
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % | от -15 до +50 до 95 | ||
| Диапазон температуры хранения и транспортирования, °С | от -40 до +70 | ||
| Срок службы, лет, не менее | 2 | ||
наносится типографским способом на титульный лист руководства по эксплуатации и в виде наклейки на корпус камер тепловизонных (тепловизоров) FLIR E75, FLIR E85, FLIR E95 согласно рисунку 1.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Тепловизионная камера (тепловизор) | FLIR E75, FLIR E85, FLIR E95 | 1 шт. (модификация по заказу) |
| Аккумулятор | - | 2 шт. |
| Зарядное устройство для аккумулятора | - | 1 шт. |
| Блок питания для зарядного устройства аккумулятора | - | 1 шт. |
| Кабель USB 2,0 А - USB тип С, 1,0 м | - | 1 шт. |
| Кабель USB тип С - USB тип С (стандарт USB 2.0), 1,0 м | - | 1 шт. |
| Переходник USB тип С на HDMI, стандартная спецификация UH311 | - | 1 шт. |
| Жесткий транспортировочный футляр | - | 1 шт. |
| Антистатический браслет | - | 1 шт. (по заказу) |
| Карта памяти SD | - | 1 шт. |
| Винты | - | 1 комплект (по заказу) |
| Ключ Тогх Т10 | - | 1 шт. (по заказу) |
| Крепление передней крышки | - | 1 шт. (по заказу) |
| Кронштейн ремешка на руку (левый, правый) | - | 1 шт. (по заказу) |
| Ремешок крышки объектива | - | 1 шт. (по заказу) |
| Крышка объектива передняя | - | 1 шт. |
| Ремешок на запястье | - | 1 шт. (по заказу) |
| Салфетка для очистки объектива | - | 1 шт. (по заказу) |
| Крышки объектива передняя или задняя | 1 шт. (только для дополнительного объектива) | |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | РТ-МП-4791-442-2018 | 1 экз. |
осуществляется по документу РТ-МП-4791-442-2018 «ГСИ. Камеры тепловизионные (тепловизоры) FLIR E75, FLIR E85, FLIR E95. Методика поверки», утверждённому ФБУ «Ростест-Москва» 26 июня 2018 г.
Основные средства поверки:
- эталонный протяженный излучатель 2-го разряд по ГОСТ Р 8.558-2009, в диапазоне от плюс 30 до плюс 95 °С;
- рулетка измерительная металлическая, Р5У3Д 3-й класс точности по ГОСТ 7502-98;
- эталонные источники излучения в виде моделей черного тела 2-го разряда по ГОСТ Р 8.558-2009 в диапазоне от минус 20 до плюс 1500 °С
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
Техническая документация изготовителя «FLIR Systems Estonia OU»
| Зарегистрировано поверок | 83 |
| Поверителей | 16 |
| Актуальность данных | 17.09.2024 |
