| Номер в госреестре | 73387-18 |
| Наименование СИ | Газоанализаторы переносные |
| Обозначение типа СИ | Radius BZ1 |
| Изготовитель | Компания "Industrial Scientific", США |
| Год регистрации | 2018 |
| Срок свидетельства | 04.12.2024 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Газоанализаторы переносные Radius BZ1 (далее - газоанализаторы) предназначены для измерения довзрывоопасных концентраций горючих газов, объемной доли кислорода, водорода, диоксида углерода и вредных газов в воздухе рабочей зоны и подачи предупредительной сигнализации о достижении установленных пороговых значений.
Газоанализаторы представляют собой автоматические многоканальные индивидуальные приборы непрерывного действия.
Способ отбора пробы - диффузионный, принудительный. Опциональный насос для отбора проб на расстояние до 30,48 м.
Принцип действия каналов с оптическими сенсорами основан на избирательном поглощении инфракрасного излучения молекулами углеводородов в области длин волн.
Принцип действия каналов с электрохимическими сенсорами измерения основан на измерении тока, вырабатываемого при взаимодействии электродов сенсора с целевым газом.
Принцип действия каналов с фотоионизационными сенсорами основан на измерении тока, возникающего при ионизации молекул целевого газа ультрафиолетовым излучением.
Конструктивно газоанализаторы выполнены одноблочными в пластмассовом корпусе,
состоящий из модуля SafeCore и основания Radius. Установленный на основании Radius модуль SafeCore выполняет функции центрального процессора прибора. В нем установлены сенсоры, электроника, модуль радиосвязи, часы с аккумулятором и насос (только в приборах с принудительной подачей пробы). Модуль хранит программно-аппаратное обеспечение, журнал данных и параметры настройки. В основании Radius располагается аккумуляторная батарея для питания прибора. Основание Radius также выполняет функции интерфейса пользователя и включает в себя кнопки управления прибором, дисплей, визуальные и звуковые средства сигнализации и оповещения.
На лицевой панели корпуса расположены:
- монохромный жидкокристаллический дисплей;
- световая панель, служащая для оповещения о состоянии атмосферы и газоанализатора (красные и синие светодиодные индикаторы);
- динамик для оповещения о состоянии атмосферы и газоанализатора;
- гнездо сенсоров;
- кнопочная клавиатура (три кнопки);
- газовый тракт для диффузионного захода анализируемой среды к сенсорам газоанализатора;
На задней панели корпуса расположены:
- модуль SafeCore (с принудительной подачей пробы);
- отверстие для воздуха (только для газоанализаторов с принудительной подачей пробы);
- динамик для оповещения о состоянии атмосферы и газоанализатора;
- инфракрасный порт (IrDA).
Электрическое питание газоанализаторов осуществляется от встроенных перезаряжаемых аккумуляторов никель-металлгидридный и литий-тионилхлорид (Li-SOCl2).
В корпусе прибора предусмотрено 6 гнёзд для установки сенсоров. Конкретный набор сенсоров определяется при заказе. Газоанализатор обеспечивает одновременное измерение до 6 определяемых компонентов.
Газоанализаторы обеспечивают выполнение следующих функций:
- цифровая индикация результатов измерений;
- подача световой и звуковой сигнализации при достижении концентрацией измеряемых газов заданного уровня;
- запись данных измерений каждые 10 секунд во встроенную память (с продолжительностью непрерывной записи 3 месяца);
- отображение максимальных значений концентраций за период после включения;
- передача результатов измерений по беспроводному модулю Optional LENS™ Wireless. Газоанализаторы имеют жидкокристаллический цифровой дисплей, обеспечивающий
отображение:
- результатов измерений содержания определяемых компонентов;
- уровня заряда аккумуляторов;
- информацию о срабатывании сигнализации и о сбоях в работе газоанализатора;
- максимальных и минимальных значений результатов измерений по каждому измерительному каналу.
Газоанализаторы обеспечивают срабатывание сигнализации по двум порогам срабатывания:
- звуковым сигналом 108 дБ (на расстоянии 1 м);
- светодиодным индикатором 360°;
- отображением на дисплее символов, обозначающих срабатывание сигнализации.

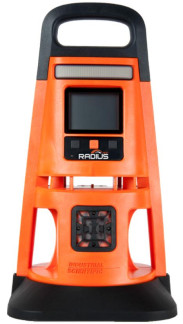

Общий вид газоанализатора приведен на рисунке 1. Опломбирование газоанализаторов
от несанкционированного доступа не предусмотрено.
Газоанализаторы имеют следующие виды программного обеспечения (ПО):
- встроенное;
Встроенное ПО газоанализаторов разработано изготовителем специально для решения задач измерения содержания определяемых компонентов в воздухе рабочей зоны.
Встроенное ПО выполняет следующие основные функции:
- прием и обработку измерительной информации от первичных измерительных преобразователей;
- диагностику аппаратной и программной частей газоанализатора;
- хранение результатов измерений;
- ведение и хранение журнала событий;
Встроенное ПО реализует следующие расчетные алгоритмы:
- вычисление результатов измерений содержания определяемых компонентов по данным от первичного измерительного преобразователя;
- сравнение результатов измерений с заданными пороговыми значениями.
Встроенное ПО идентифицируется при включении газоанализатора путем вывода на
дисплей номера версии при включении.
Влияние встроенного ПО учтено при нормировании метрологических характеристик газоанализаторов. Уровень защиты - «высокий» по Р 50.2.077-2014.
Влияние встроенного ПО СИ на метрологические характеристики газоанализаторов учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Radius BZ1 v2.0 |
| Номер версии (идентификационный номер) ПО | Zappa v2.00.05 JTAGfile.hex |
| Цифровой идентификатор ПО | - |
| Примечание - Значение контрольной суммы, приведенное в таблице, относится только к файлу ПО версии, обозначенной в таблице версии. | |
Таблица 2 - Основные метрологические характеристики газоанализаторов
| Определяемый компонент | Диапазон измерений | Пределы допускаемой основной погрешности | Предел допускаемого времени установления показаний СИ Т0,9д, с | |
| абсолютной | относитель ной, % | |||
| Термокаталитические сенсоры | ||||
| Г орючие газы1) | от 0 до 100 % НКПР | ±5 % НКПР | - | 20 |
| Метан CH4 | от 0 до 5 % | ±0,2 % об. д. | - | 20 |
| Оптические сенсоры | ||||
| Метан CH4 | от 0 до 50 % НКПР включ. св. 50 до 100 % НКПР | ±5 % НКПР | ±10 | 20 |
| от 0 до 50 % включ. св. 50 до 100 % | ±5 % об. д. | ±10 | 20 | |
| Г орючие газы3) | от 0 до 50 % НКПР включ. св. 50 до 100 % НКПР | ±5 % НКПР | ±10 | 20 |
| Определяемый компонент | Диапазон измерений | Пределы допускаемой основной погрешности | Предел допускаемого времени установления показаний СИ Т0,9д, с | |
| абсолютной | относитель ной, % | |||
| Диоксид углерода CO2 | от 0 до 0,5 % включ. св. 0,5 до 5 % | ±0,1 % об. д. | ±20 | 70 |
| Электрохимические сенсоры | ||||
| Кислород O2 | от 10 до 30 % | ±0,8 % об. д. | - | 10 |
| Оксид углерода СО (с компенсацией по водороду (H2)) | от 0 до 25 млн-1 включ. св. 25 до 1000 млн-1 | ±4 млн-1 | ±15 | 48 |
| Оксид углерода4) СО | от 0 до 1000 млн-1 включ. св. 1000 до 9999 млн-1 | ±100 млн-1 | ±10 | 45 |
| Оксид азота NO 4) | от 0 до 15 млн-1 включ. св. 15 до 100 млн-1 | ±3 млн-1 | ±20 | 30 |
| Диоксид азота NO2 | от 0 до 2,0 млн-1 включ. св. 2,0 до 150 млн-1 | ±0,3 млн-1 | ±15 | 30 |
| Диоксид серы SO2 | от 0 до 6 млн-1 включ. св. 6 до 150 млн-1 | ±0,9 млн-1 | ±15 | 80 |
| Водород H2 | от 0 до 100 млн- включ. св. 100 до 2000 млн-1 | ±10 млн-1 | ±10 | 150 |
| Хлористый водород HCl | от 0 до 4 млн-1 включ. св. 4 до 30 млн-1 | ±0,8 млн-1 | ±20 | 60 |
| Синильная кислота НCN 4) | от 0 до 1,5 млн- включ. св. 1,5 до 30 млн-1 | ±0,3 млн-1 | ±20 | 75 |
| Аммиак NH3 | от 0 до 40 млн-1 включ. св. 40 до 500 млн-1 | ±6 млн-1 | ±15 | 55 |
| Хлор Cl24) | от 0 до 1,5 млн-1 включ. св. 1,5 до 100 млн-1 | ±0,3 млн-1 | ±20 | 120 |
| Фосфин PH34) | от 0 до 0,15 млн-1 включ. св. 0,15 до 5 млн-1 | ±0,03 млн-1 | ±20 | 30 |
| Электрохимический сенсор COSH (CO и H | 2S в одном корпусе) | |||
| Оксид углерода СО | от 0 до 40 млн-1 включ. св. 40 до 1500 млн-1 | ±4 млн-1 | ±10 | 45 |
| Сероводород H2S | от 0 до 10 млн-1 включ. св. 10 до 200 млн-1 | ±1,5 млн-1 | ±15 | 15 |
| Фотоионизационные сенсоры | ||||
| Изобутилен C4H8 | от 0 до 50 млн-1 включ. св. 50 до 2000 млн-1 | ±10 млн-1 | ±20 | 20 |
| Г ексан C6H14 | от 0 до 50 млн-1 включ. св. 50 до 2000 млн-1 | ±10 млн-1 | ±20 | 20 |
| Бензол C6H 4) | от 0 до 50 млн-1 включ. св. 50 до 2000 млн-1 | ±10 млн-1 | ±20 | 20 |
| Толуол C6H5СH3 | от 0 до 50 млн-1 включ. св. 50 до 2000 млн-1 | ±10 млн-1 | ±20 | 20 |
| о,т,п-Ксилол C6H4№)2 | от 0 до 50 млн-1 включ. св. 50 до 250 млн-1 | ±10 млн-1 | ±20 | 20 |
| Определяемый компонент | Диапазон измерений | Пределы допускаемой основной погрешности | Предел допускаемого времени установления показаний СИ Т0,9д, с | |
| абсолютной | относитель ной, % | |||
| Оксид этилена C2H4O4) | от 0 до 50 млн-1 включ. св. 50 до 2000 млн-1 | ±10 млн-1 | ±20 | 20 |
| Стирол C6H5СHСH2 | от 0 до 50 млн-1 включ. св. 50 до 250 млн-1 | ±10 млн-1 | ±20 | 20 |
| Ацетон CH3COСH3 | от 0 до 50 млн-1 включ. св. 50 до 2000 млн-1 | ±10 млн-1 | ±20 | 20 |
| Уксусная кислота CH3COOH | от 0 до 30 млн-1 | ±8 млн-1 | - | 20 |
| Этилен C2H4 | от 0 до 50 млн-1 включ. св. 50 до 2000 млн-1 | ±10 млн-1 | ±20 | 20 |
| Винилхлорид C2H3CI 4) | от 0 до 50 млн-1 включ. св. 50 до 2000 млн-1 | ±10 млн-1 | ±20 | 20 |
| Фенол C6H5OH 4) | от 0 до 25 млн-1 | ±5 млн-1 | - | 20 |
| 1) Поверочным компонентом является один из следующих определяемых компонентов: метан (CH4), этан(C2H6), пропан (C3H8), бутан (C4H10), пентан (C5H12), гексан (C6H14), водород (H2), ацетилен (C2H2), этилен (C2H4), пропилен (C3H6), бензол (C6H6), оксид этилена (C2H4O), 2) Значения НКПР для определяемых компонентов по ГОСТ 30852.19-2002. 3) Поверочным компонентом является один из следующих определяемых компонентов: пропан (C3H8), бутан (C4H10), пентан (C5H12), гексан (C6H14), 4) Используются для измерения объемной доли определяемого компонента при аварийной ситуации | ||||
Таблица 3 - Дополнительные метрологические характеристики
| Наименование характеристики | Значение |
| Предел допускаемой вариации показаний, в долях от предела допускаемой основной погрешности | 0,5 |
| Пределы допускаемой дополнительной погрешности, приведенной к верхнему пределу измерений, % от основной погрешности: - при изменении температуры окружающей среды в диапазонах: от -30 до +15 □ включ. и св. +25 до +55 □, на каждые 10 □ | ±0,5 |
| Пределы допускаемой дополнительной погрешности от влияния изменения влажности окружающей и анализируемой сред в условиях эксплуатации на каждые 10 % от влажности при определении основной погрешности, в долях от пределов допускаемой основной погрешности | ±0,5 |
Таблица 4 - Основные технические характеристики газоанализаторов
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более: | |
| - высота | 550 |
| - ширина | 290 |
| - длина | 290 |
| Масса, кг, не более | 7,5 |
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность окружающего воздуха (без конденсации влаги), % - атмосферное давление, кПа | от -30 до +55 от 15 до 95 от 80 до 120 |
| Степень защиты по ГОСТ 14254-2015 | IP66 |
| Маркировка взрывозащиты (для газоанализаторов с оптическими сенсорами) | EX da ia IIC T4 Ga (EX da ia IIC T4 Gb) |
| Параметры электропитания: - тип источника питания - аккумулятор (Никель-металлгидридный) - напряжение постоянного тока, В - тип источника питания - аккумулятор (Литий-тионилхлорид) - напряжение постоянного тока, В | 6,0 3,6 |
| Время прогрева и выхода газоанализатора в рабочий режим измерений, с, не более | 120 |
| Средняя наработка на отказ, ч | 30 000 |
| Средний срок службы, лет | 10 |
наносится на шильд газоанализатора методом наклейки и на титульный лист руководства по эксплуатации типографским методом.
Комплектность газоанализаторов приведена в таблице 5.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Газоанализаторы переносные Radius BZ1 | - | 1 шт. |
| Блок питания | - | 1 шт. |
| Вставка для калибровки | - | 1 шт. |
| Проботборная трубка | - | по заказу |
| Упаковка | - | 1 шт. |
| Диск с программным обеспечением | - | 1 шт. |
| Методика поверки | МП-053/07-2018 | 1 экз. |
| Руководство по эксплуатации | - | 1 экз. |
| Сертификат соответствия (копия) | - | 1 экз. |
Radius BZ1.
давлением;
10241-2013,
10248-2013,
10262-2013,
10329-2013,
10348-2013,
10373-2013,
10387-2013,
ГСО 10250-2013 ГСО 10263-2013 ГСО 10331-2013 ГСО 10365-2013 ГСО 10376-2013
ГСО 10253-2013, ГСО 10323-2013, ГСО 10334-2013, ГСО 10366-2013, ГСО 10378-2013,
осуществляется по документу МП-053/07-2018 «Газоанализаторы переносные Методика поверки», утвержденному ООО «ПРОММАШ ТЕСТ» 27 июля 2018 г. Основные средства поверки:
- азот газообразный особой чистоты сорт 1, по ГОСТ 9293-74 в баллоне под
- стандартные образцы состава газовых смесей ГСО 9128-2008, ГСО ГСО 10242-2013, ГСО 10244-2013, ГСО 10245-2013, ГСО 10246-2013, ГСО
ГСО 10257-2013, ГСО 10260-2013, ГСО ГСО 10325-2013, ГСО 10327-2013, ГСО ГСО 10335-2013, ГСО 10342-2013, ГСО ГСО 10371-2013, ГСО 10372-2013, ГСО ГСО 10385-2013, ГСО 10386-2013, ГСО
ГСО 9750-2011, ГСО 9766-2011;
- рабочий эталон 1-го разряда - генератор газовых смесей ГГС модификаций ГГС-К, ГГС-Р, ГГС-Т и ГГС-03-03 (рег. № 62151-15), модификации ГГС-Р или ГГС-К в комплекте с ГС PH3-N2, ГСО 10348-2013; модификации ГГС-Т или ГГС-К в комплекте с ИМ104-М-А2 (рег. № 15075-09);
- парофазные источники газовых смесей ПИГС-М-02, ПИГС-М-03, ПИГС-М-04, ПИГС-М-05, ПИГС-Э-01 (рег. № 44308-10).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ IEC 60079-29-1-2013 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Требования к эксплуатационным характеристикам газоанализаторов горючих газов
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 8.578-2014 ГСИ Государственная поверочная схема для средств измерений содержания компонентов в газовых средах
Техническая документация изготовителя
