Резервуары стальные вертикальные цилиндрические РВС-2000, РВС-3000, 73389-18

Назначение

Резервуары стальные вертикальные цилиндрические РВС-2000, РВС-3000 предназначены для измерений объёма нефти и нефтепродуктов.

Описание

Тип резервуаров - стальные вертикальные цилиндрические.

Резервуары стальные вертикальные цилиндрические РВС-2000, РВС-3000 (далее -резервуары) представляют собой стальные вертикальные конструкции цилиндрической формы с днищем и крышей.

Резервуары РВС-2000 (заводские номера 10/1, 10/2) и РВС-3000 (заводские номера Р-3, Р-4) расположены на УСГП ПСП Лугинецкого месторождения ОАО «Томскгазпром».

Общий вид резервуаров представлен на рисунках 1, 2.

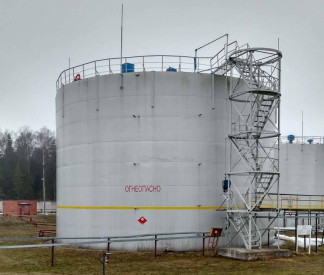

Рисунок 1 - Общий вид резервуара РВС-2000 Рисунок 2 - Общий вид резервуара РВС-3000

Пломбирование резервуаров не предусмотрено.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Знак утверждения типа

наносится на титульный лист паспорта резервуара печатным способом. Комплектность средства измерений

Таблица 3 - Комплектность средств измерений

Поверка

осуществляется по документам ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки», МП 345-2018 «ГСИ. Резервуары стальные вертикальные цилиндрические РВС-2000, РВС-3000», утвержденному ФБУ «Томский ЦСМ» 10.10.2018 г.

Основные средства поверки по ГОСТ 8.570-2000:

-    рулетка измерительная металлическая с грузом РНГ, Р20Н20Г (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее -регистрационный номер) 43611-10), диапазон измерений от 0 до 20 м, класс точности 2;

-    рулетка измерительная металлическая 2-го класса, Р20Н2К (регистрационный номер 46391-11), диапазон измерений от 0 до 20 м, класс точности 2;

-    толщиномер ультразвуковой УТ-93П (регистрационный номер 10479-98), диапазон измерений от 0,6 до 30,0 мм, пределы допускаемой абсолютной погрешности при измерении толщины ±0,1 мм;

-    штангенциркуль 156 (регистрационный номер 11333-88), диапазон измерений от 0 до 400 мм, пределы допускаемой абсолютной погрешности ±0,02 мм;

-    линейка измерительная металлическая (регистрационный номер 96-70), диапазон измерений от 0 до 500 мм, пределы допускаемой абсолютной погрешности ±0,2 мм;

-    нивелир с компенсатором DSZ (регистрационный номер 29722-05), диапазон измерений от 0 до 360°, средняя квадратическая погрешность измерения превышения на 1 км двойного хода не более 2,5 мм.

Основные средства поверки по МП 345-2018:

-    тахеометр электронный Leica TS15 (регистрационный номер 46981-11), диапазон измерений углов от 0 до 360°, допускаемое среднее квадратическое отклонение измерений углов не более 2''; диапазон измерений расстояний L от 1,5 до 400 м, допускаемое среднее квадратическое отклонение измерений расстояний не более ±(2+2 • 10-6 L) мм.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в свидетельство о поверке и в градуировочную таблицу рядом с подписью поверителя.

Сведения о методах измерений

ГОСТ 8.903-2015 ГСИ. Масса нефти и нефтепродуктов. Методика (методы) измерений.

Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим РВС-2000, РВС-3000

ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки

Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
