Государственный реестр средств измерений

Резервуар стальной горизонтальный цилиндрический РГС-12,5, 73390-18

73390-18
Резервуар стальной горизонтальный цилиндрический РГС-12,5 (далее - резервуар) предназначен для измерений объёма нефти, а также для ее приема, хранения и отпуска.
Карточка СИ
Номер в госреестре 73390-18
Наименование СИ Резервуар стальной горизонтальный цилиндрический
Обозначение типа СИ РГС-12,5
Изготовитель "DKG-EAST ZRT", Венгрия
Год регистрации 2018
МПИ (интервал между поверками) 5 лет
Описание типа скачать
Методика поверки скачать

Назначение

Резервуар стальной горизонтальный цилиндрический РГС-12,5 (далее - резервуар) предназначен для измерений объёма нефти, а также для ее приема, хранения и отпуска.

Описание

Тип резервуара - стальной горизонтальный цилиндрический, номинальной вместимостью 12,5 м3.

Резервуар представляет собой сварную стальную горизонтальную цилиндрическую одностенную емкость северного исполнения с коническими днищами, кольцами жесткости, люками, патрубками, приемной трубой, лестницей и подогревателем.

Для строповки при перемещении и транспортировке порожних емкосетй предусмотрены подъемные петли.

Резервуар РГС-12,5 (заводской номер 26086) расположен на УСГП ПСП Лугинецкого месторождения ОАО «Томскгазпром».

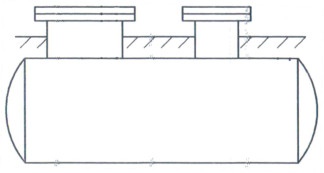

Схема резервуара представлена на рисунке 1.

Пломбирование резервуара стального горизонтального цилиндрического РГС-12,5 не предусмотрено.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики резервуара

Наименование характеристики

Значение

Номинальная вместимость, м3

12,5

Пределы допускаемой относительной погрешности определения вместимости, %

±0,40

Наименование характеристики

Значение

Средний срок службы, лет, не менее

20

Условия эксплуатации:

-    температура окружающей среды, °С

-    атмосферное давление, кПа

от -50 до +50 от 84,0 до 106,7

Знак утверждения типа

наносится на титульный лист паспорта резервуара печатным способом. Комплектность средства измерений

Таблица 3 - Комплектность резервуара

Наименование

Обозначение

Количество

Резервуар стальной горизонтальный цилиндрический

РГС-12,5

1 шт.

Паспорт

-

1 экз.

Поверка

осуществляется по документам ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки», МП 346-2018 «ГСИ. Резервуары стальные горизонтальные цилиндрические РГС-12,5. Методика поверки», утвержденному ФБУ «Томский ЦСМ» 10.10.2018 г.

Основные средства поверки по ГОСТ 8.346-2000:

-    рулетка измерительная металлическая с грузом РНГ, Р20Н20Г (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее -регистрационный номер) 43611-10), диапазон измерений от 0 до 20 м, класс точности 2;

-    рулетка измерительная металлическая 2-го класса, Р20Н2К (регистрационный номер 46391-11), диапазон измерений от 0 до 20 м, класс точности 2;

-    толщиномер ультразвуковой УТ-301 (регистрационный номер 29134-05), диапазон измерений от 0,5 до 300,0 мм, пределы допускаемой абсолютной погрешности при измерении толщины ±0,1 мм;

-    штангенциркуль 156 (регистрационный номер 11333-88), диапазон измерений от 0 до 400 мм, пределы допускаемой абсолютной погрешности ±0,02 мм.

Основные средства поверки по МП 346-2018:

-    тахеометр электронный Leica TS15 (регистрационный номер 46981-11), диапазон измерений углов от 0 до 360°, допускаемое среднее квадратическое отклонение измерений углов не более 2''; диапазон измерений расстояний L от 1,5 до 400 м, допускаемое среднее квадратическое отклонение измерений расстояний не более ±(2+2-10-6- L) мм.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится в свидетельство о поверке и в градуировочной таблице резервуара рядом с подписью поверителя.

Сведения о методах измерений

ГОСТ Р 8.903-2015 ГСИ. Масса нефти и нефтепродуктов. Методики (методы) измерений

Нормативные документы, устанавливающие требования к резервуару стальному горизонтальному цилиндрическому РГС-12,5

ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки

Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

Зарегистрировано поверок 4
Поверителей 2
Актуальность данных 06.11.2024
