| Номер в госреестре | 73392-18 |
| Наименование СИ | Анеморумбометры |
| Обозначение типа СИ | МПВ |
| Изготовитель | Общество с ограниченной ответственностью «МераПрибор» (ООО «МераПрибор»), г. Санкт-Петербург |
| Год регистрации | 2018 |
| Срок свидетельства | 04.12.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Анеморумбометры МПВ (далее - анеморумбометры) предназначены для измерений скорости и направления воздушного потока (ветра) и передачи результатов измерений на внешние устройства отображения информации или системы сбора метеорологических данных.
Принцип измерений основан на преобразовании скорости воздушного потока в частоту вращения чашечного ветрочувствительного элемента (вертушки), которая пропорциональна скорости воздушного потока (ветра). Частота вращения вертушки преобразуется в цифровой код.
Для измерений направления воздушного потока используется флюгер, угловое положение оси которого преобразуется в цифровой код.
Цифровые коды с информацией о скорости и направлении воздушного потока (ветра) обрабатываются и преобразуются программируемым логическим контроллером в последовательность ASCII - кодов, передаваемых по цифровым и аналоговым каналам связи.
Анеморумбометры выпускаются следующих моделей: МПВ 602.14594.1, МПВ
602.14523.1, МПВ 602.14564.1, МПВ 602.14565.1, МПВ 602.14601.1, МПВ 602.14566.1, МПВ
602.14521.1, МПВ 602.12100.1, МПВ 602.20000.1 - для измерений скорости воздушного потока (ветра); МПВ 602.14594.2, МПВ 602.14523.2, МПВ 602.14564.2, МПВ 602.14565.2, МПВ
602.14601.2, МПВ 602.14566.2, МПВ 602.14521.2, МПВ 602.12100.2 - для измерений направления воздушного потока (ветра) и МПВ 502.14530, МПВ 502.14581, МПВ 502.14513, МПВ 502.14516, МПВ 502.17000, МПВ 502.12120 - для измерений скорости и направления воздушного потока (ветра). Модификации отличаются диапазонами, точностью измерений и видами выходных сигналов.
Анеморумбометры имеют следующие виды выходных сигналов: аналоговый (от 0 до 20 мА, от 4 до 20 мА, 1 мА, 4 мА, 5,2 мА, от 0 до 2,5 В, от 0 до 5 В, от 0 до 10 В, от 0 до 192 Гц, от
0 до 600 Гц, от 0 до 700 Гц от 0 до 1000 Ом и др.), импульсный, цифровой (RS485 RTU modbus, RS232, RS422, USB).
Анеморумбометры имеют неразборный корпус, поэтому пломбирование не производится.

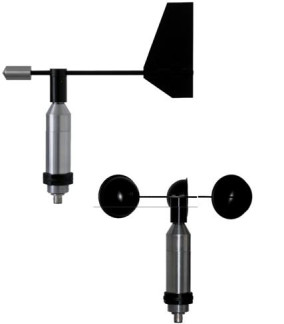

Общий вид анеморумбометров и представлен на рисунках 1-15.
L-
▼
if
Рисунок 2 - Общий вид анеморумбометров МПВ-602.14523
1 ' J
i
Т
I
Рисунок 10 - Общий вид анеморумбометров МПВ-502.14513 (Два вида исполнения)
К %
Рисунок 11 - Общий вид анеморумбометров МПВ-502.14530
(Два вида исполнения)
I
Л
_ЙГ
9 ft j
Рисунок 12 - Общий вид анеморумбометров МПВ-502.14581
J
Рисунок 13 - Общий вид анеморумбометров МПВ-502.14516
а
Рисунок 14 - Общий вид анеморумбометров МПВ-502.12120
Рисунок 16 - Общий вид анеморумбометров МПВ-602.20000.1
Анеморумбометры имеют встроенное программное обеспечение (далее - ПО), установленное в памяти программируемого логического контроллера. Встроенное ПО обеспечивает управление работой МПВ, сбор, обработку, хранение и передачу данных.
Идентификационные данные ПО модели МПВ 602.20000.1 приведены в Таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значения |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер) ПО | не ниже 1.0 |
Уровень защиты ПО от преднамеренных и непреднамеренных изменений «высокий» согласно Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик Идентификационные данные ПО моделей МПВ 602.14594.1, МПВ 602.14523.1, МПВ
602.14564.1, МПВ 602.14565.1, МПВ 602.14601.1, МПВ 602.14566.1, МПВ 602.14521.1, МПВ
602.12100.1, МПВ 602.14594.2, МПВ 602.14523.2, МПВ 602.14564.2, МПВ 602.14565.2, МПВ
602.14601.2, МПВ 602.14566.2, МПВ 602.14521.1, МПВ 602.12100.2, МПВ 502.14530, МПВ 502.14581, МПВ 502.14513, МПВ 502.14516, МПВ 502.17000, МПВ 502.12120, приведены в Таблице 2.
Таблица 2 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значения |
| Идентификационное наименование ПО | anerum.pro |
| Номер версии (идентификационный номер) ПО | не ниже 1.0 |
Уровень защиты ПО от преднамеренных и непреднамеренных изменений «средний» согласно Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение | ||||
| МПВ-602.14564.1 | МПВ-602.14565.1 | МПВ-602.14566.1 | МПВ-602.14594.1 | МПВ-602.14523.1 | |
| Диапазон измерений скорости воздушного потока, м/с | от 0,7 до 50 | от 0,7 до 35 | от 0,3 до 60 | от 0,4 до 55 | от 0,5 до 60 |
| Пределы допускаемой абсолютной погрешности при измерении скорости воздушного потока, м/с (в диапазоне от НПИ до 10 м/с) | ±1,0 | ±0,5 | |||
| Пределы допускаемой относительной погрешности при измерении скорости воздушного потока, % (в диапазоне св. 10 м/с до ВПИ) | ±5,0 | ||||
| НПИ - нижний предел измерений; ВПИ - верхний предел измерений | |||||
| Таблица 4 - Метрологические ха | рактеристики | |||
| Наименование характеристики | Значение | |||
| МПВ-602.14601.1 | МПВ-602.14521.1 | МПВ-602.12100.1 | МПВ-602.20000.1 | |
| Диапазон измерений скорости воздушного потока, м/с | от 0,4 до 50 | от 0,3 до 75 | от 0,3 до 60 | от 0,3 до 45 |
| Пределы допускаемой абсолютной погрешности при измерении скорости воздушного потока, м/с (в диапазоне от НПИ до 10 м/с) | ±0,5 | |||
| Пределы допускаемой относительной погрешности при измерении скорости воздушного потока, % (в диапазоне св. 10 м/с до ВПИ) | ±5,0 | |||
| Наименование характеристики | Значение | |||
| МПВ-602.14564.2 | МПВ-602.14565.2 | МПВ-602.14566.2 | МПВ-602.14594.2 | |
| Диапазон измерений направления воздушного потока, градус | от 0 до 360 | |||
| Пределы допускаемой абсолютной погрешности измерений направления воздушного потока, градус | ±5,0 | ±3,6 | ±3,0 | |
Таблица 6 - Метрологические характеристики
| Наименование | Значение | ||
| характеристики | МПВ-602.14523.2 | МПВ-602.14601.2 МПВ-602.14521.2 | МПВ-602.12100.2 |
| Диапазон измерений направления воздушного потока, градус | от 0 до 360 | ||
| Пределы допускаемой абсолютной погрешности измерений направления воздушного потока, градус | ±2,0 | ±3,0 |
Таблица 7 - Метрологические характеристики
| Наименование характеристики | Значение | |||||
| МПВ-502.14530 | МПВ-502.14513 | МПВ-502.14581 | МПВ-502.14516 | МПВ-502.12120 | МПВ-502.17000 | |
| Диапазон измерений скорости воздушного потока, м/с | от 0,3 до 35 | от 0,5 до 60 | от 0,3 до 75 | от 0,3 до 75 | от 0,3 до 60 | от 0,3 до 55 |
| Пределы допускаемой абсолютной погрешности при измерении скорости воздушного потока, м/с (в диапазоне от НПИ до 10 м/с) | ±0,7 | ±1,2 | ±1,0 | ±0,5 | ||
| Пределы допускаемой относительной погрешности при измерении скорости воздушного потока, % (в диапазоне св. 10 м/с до ВПИ) | ±5,0 | |||||
| Диапазон измерений направления воздушного потока, градус | от 0 до 360 | |||||
| Наименование характеристики | Значение | ||
| МПВ-502.14530 МПВ-502.14513 МПВ-502.14581 МПВ-502.14516 | МПВ-502.12120 | МПВ-502.17000 | |
| Пределы допускаемой абсолютной погрешности измерений направления воздушного потока, градус | ±2 | ±3 | ±2 |
Таблица 8 - Основные технические характеристики
| Наименование характеристики | Значение | |||
| МПВ-602.14564.1 | МПВ-602.14565.1 МПВ-602.14566.1 | МПВ-602.14594.1 | МПВ-602.14523.1 | |
| Напряжение питания постоянного тока, В | от 4,7 до 28 | от 10 до 30 | от 4 до 28 | от 20 до 28 |
| Масса, кг, не более | 1,5 | |||
| Г абаритные размеры (длина, ширина, высота), мм, не более | 350; 350; 700 | |||
| Температура эксплуатации, °С | от -30 до +70 | от -40 до +70 | ||
| Средняя наработка на отказ, ч | 40000 | |||
| Средний срок службы, лет | 10 | |||
Таблица 9 - Основные технические характеристики
| Наименование характеристики | Значение | |||
| МПВ-602.14601.1 | МПВ-602.14521.1 | МПВ-602.12100.1 | МПВ-602.20000.1 | |
| Напряжение питания постоянного тока, В | от 9 до 28 | от 5 до 24 | Батарея | |
| Масса, кг, не более | 1,5 | |||
| Температура эксплуатации, °С | от -50 до +70 | от -40 до +70 | от -40 до +50 | от -40 до +60 |
| Г абаритные размеры (длина, ширина, высота), мм, не более | 350; 350; 700 | |||
| Средняя наработка на отказ, ч | 40000 | |||
| Средний срок службы, лет | 10 | |||
| Наименование характеристики | Значение | |||
| МПВ-602.14564.2 | МПВ-602.14565.2 | МПВ-602.14566.2 | МПВ-602.14594.2 | |
| Напряжение питания постоянного тока, В | от 6 до 28 | от 10 до 30 | от 4 до 18 | |
| Масса, кг, не более | 1,5 | |||
| Температура эксплуатации, °С | от -30 до +70 | от -30 до +70 | от -30 до +70 | от -40 до +70 |
| Г абаритные размеры (длина, ширина, высота), мм, , не более: | 350;350;700 | |||
| Средняя наработка на отказ, ч | 40000 | |||
| Средний срок службы, лет | 10 | |||
Таблица 11 - Основные технические характеристики
| Наименование характеристики | Значение | |||
| МПВ-602.14523.2 | МПВ-602.14601.2 | МПВ-602.14521.2 | МПВ-602.12100.2 | |
| Напряжение питания постоянного тока, В | от 12 до 28 | от 5 до 24 | ||
| Масса, кг, не более | 1,5 | |||
| Температура эксплуатации, °С | от -40 до +70 | от -50 до +70 | от -40 до +70 | от -40 до +50 |
| Г абаритные размеры (длина, ширина, высота), мм, не более | 350;350;700 | |||
| Средняя наработка на отказ, ч | 40000 | |||
| Средний срок службы, лет | 10 | |||
Таблица 12 - Основные технические характеристики
| Наименование характеристики | Значение | |||||
| МПВ-502.14530 | МПВ-502.14513 | МПВ-502.14581 | МПВ-502.17000 | МПВ-502.14516 | МПВ-502.12120 | |
| Напряжение питания постоянного тока, В | от 12 до 32 | от 12 до 24 | от 6,5 до 32 | от 5 до 24 | от 11 до 28 | от 12 до 24 |
| Масса, кг, не более | 1,5 | |||||
| Температура эксплуатации, °С | от -30 до +70 | от -35 до +70 | от -40 до +70 | от -40 до +80 | от -30 до +70 | от -40 до +70 |
| Г абаритные размеры (длина, ширина, высота), мм, не более | 350; 350; 700 | |||||
| Средняя наработка на отказ, ч | 40000 | |||||
| Средний срок службы, лет | 10 | |||||
наносится на лицевую поверхность корпуса анеморумбометра в виде наклейки и на титульный лист эксплуатационной документации типографским способом.
Таблица 13 - Комплектность анеморумбометра МПВ
| Наименование | Обозначение | Количество | Примечание |
| Анеморумбометр МПВ | 1 шт. | Исполнение согласно заказу | |
| Упаковка транспортная | 1 шт. | ||
| Руководство по эксплуатации | ИКИМ.411714.001 РЭ | 1 экз. | На партию |
| Программируемый логический контроллер | 1 шт | По заказу | |
| Методика поверки | МП 2550-0318-2018 | 1экз. | На партию |
осуществляется по документу МП 2550-0318-2018 «ГСИ. Анеморумбометры МПВ. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д. И. Менделеева» 31 июля 2018 г.
Основные средства поверки:
Аэродинамическая измерительная установка - рабочий эталон 1 разряда по ГОСТ Р 8.886-2015 с диапазоном воспроизведений скорости воздушного потока от 0,3 до 60 м/с.
Лимб из состава комплекса поверочного портативного КПП-4, диапазон измерений от 0 до 360°, пределы допускаемой абсолютной погрешности ±1°, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 68664-17.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 8.886-2015 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений скорости воздушного потока
ИКИМ.411714.001ТУ Анеморумбометры МПВ 502, МПВ 602. Технические условия
| Зарегистрировано поверок | 2148 |
| Поверителей | 22 |
| Актуальность данных | 16.11.2024 |
