Термометры биметаллические БТ, 73393-18

Термометры биметаллические БТ (в дальнейшем термометры) предназначены для измерений температуры жидких, газовых, сыпучих и вязких сред, не агрессивных к материалу штока термометра или защитных гильз.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	73393-18
Наименование СИ	Термометры биметаллические
Обозначение типа СИ	БТ
Изготовитель	Закрытое акционерное общество "РОСМА" (ЗАО "РОСМА"), Ленинградская обл., Гатчинский р-н, п. Вырица
Год регистрации	2018
Срок свидетельства	04.12.2028
МПИ (интервал между поверками)	3 года
Стоимость поверки	Узнать стоимость
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Принцип действия термометра основан на различии температурных коэффициентов линейного расширения двух прочно соединенных между собой и примерно одинаковых по толщине металлов. При изменении температуры биметалл изгибается в сторону материала с меньшим коэффициентом линейного расширения, изгиб передается на указатель шкалы и служит для определения температуры.

Термометры относятся к показывающим стрелочным приборам погружного типа.

Термометры состоят из корпуса, в котором размещается отсчетное устройство и погружаемой части с биметаллическим чувствительным элементом. Для усиления устойчивости к вибрациям корпус термометра может быть заполнен демпфирующей жидкостью. Термометры имеют 6 модификаций 210, 211, 212, 220, 222, 010 отличающиеся друг от друга материалом погружаемой части и корпусом. Модификации имеют исполнения с различными диапазонами измерений, классом точности, конструктивным исполнением, размерами корпуса, и способом крепления погружаемой части к корпусу. В модификациях 220, 222 может быть дополнительно установлена электроконтактная приставка.

Пример заказа:

БТ-54.220.(0-120 °С) G1/2. 64.1,5.1Р65.ЭКП5 БТ-АБ.ВГД.(0-120 °С) G^^^^

БТ Тип: «БТ» - биметаллический термометр.

А Диаметр корпуса: «2»-50 мм; «3»-63 мм; «4»-80 мм; «5»-100 мм; «7»-

150 мм или 160 мм.

Б Тип присоединения: «0» - на пружине; «1» - тыльное; «2» - радиаль

ное; «3» - с иглой; «4» - универсальное, с откидным корпусом.

В Материал штока: «0» - нет; «1» - латунь; «2» - нержавеющая сталь.

Г Материал корпуса и кольца: «1» - коррозионностойкая сталь;

«2» - нержавеющая сталь.

Д Материал гильзы: «0» - без гильзы; «1» - латунь; «2» - нержавеющая

сталь.

(0-120 °С) Диапазон показаний G1/2 Резьба присоединения Е Длина погружной части

Ж Класс точности: «1,0»; «1,5»; «2,5».

IP65 IP54 или IP65 (IP43 - не указывается)

ЭКП С электроконтактной приставкой К Исполнение электроконтактной приставки: «3» - ЛРПР (левая разомк

нутая, правая разомкнутая), «4» - ЛЗПЗ (левая замкнутая, правая замкнутая), «5» - ЛРПЗ (левая разомкнутая, правая замкнутая), «6» -ЛЗПР (левая замкнутая, правая разомкнутая).

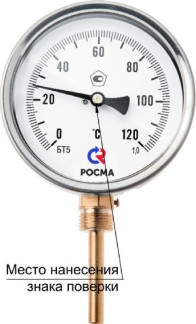

Общий вид термометров приведен на рисунке 1

Электроконтактная приставка

Исполнение радиальное

Исполнение универсальное

Исполнение осевое

Исполнение осевое со штоком в виде иглы

Исполнение на пружине

Программное обеспечение

Рисунок 1 - Общий вид термометров

отсутствует

Таблица 1 - Метрологические характеристики

Наименование характеристики		Значение		Диапазоны измерений мод. 210, 211, 212, 220, 222**, °С
Модификации	010	210, 211, 212	220, 222	Диапазоны измерений мод. 210, 211, 212, 220, 222**, °С
1	2	3		4
Диапазоны шкалы*, °С	от 0 до +60 от 0 до +100 от 0 до +120 от 0 до +150	от - 50 до +50 от - 50 до +100 от - 40 до +40 от - 40 до +60 от - 30 до +50 от - 30 до +70 от - 20 до +40 от - 20 до +60 от 0 до +60 от 0 до +80 от 0 до +100 от 0 до +120 от 0 до +150 от 0 до +160 от 0 до +200 от 0 до +250 от 0 до +300 от 0 до +350 от 0 до +400 от 0 до +450 от 0 до +500		от -40 до +40 от -40 до +90 от -30 до +30 от -30 до +50 от -20 до +40 от -20 до +60 от -10 до +30 от -10 до +50 от +10 до +50 от +10 до +70 от +10 до +90 от +20 до +100 от +20 до +130 от +20 до +140 от +20 до +180 от +30 до +220 от +40 до +260 от +50 до +300 от +50 до +350 от +50 до +400 от +50 до +450
Исполнение погружной части в виде иглы	-	-	от 0 до +200	от +20 до +180
Классы точности по ГОСТ 8.401-80***	2,5	1,0; 1,5; 2,5		1,5; 2,5
Класс точности в исполнении погружной части в виде иглы	-	-	2,5	-
Пределы допускаемой приведенной к диапазону измерений погрешности и вариации показаний***, %	±2,5	±1,0; ±1,5; ±2,5		±1,5; ±2,5
Пределы допускаемой приведенной к диапазону измерений погрешности и вариации показаний в исполнении погружной части в виде иглы***, %	-	-	±2,5	-
Пределы допускаемой приведенной к диапазону измерений погрешности и вариации показаний срабатывания электроконтактов, %	-	-	±4	±4 (мод. 220, 222)

*- диапазон измерений равен диапазону шкалы,

** - диапазон измерений термометров модификаций 210, 211, 212, 220, 222 класса точности 1,5 и 2,5 ограничен на шкале двумя треугольными маркерами, в пределах этого диапазона действительно значение погрешности;

***- конкретные классы точности (значения приведенной погрешности) указываются в паспорте и на циферблате термометра._

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
	210, 21	И, 212	220, 222				010
Способ крепления погружаемой части к корпусу	осевое	ради альное	осевое	радиальное	универ сальное	осевое в виде иглы	осевое с пружиной на трубу
Г абаритные размеры, мм, не более Диаметр погружаемой части, мм	6		10			4
Длина погружаемой части, мм	от 46 до 1600		от 46 до 1600			150	-
Номинальный диаметр корпуса, мм	63; 80; 100; 150; 160		80; 100; 150; 160			50	63
Масса, кг, не более	от 0,13 до 0,47		от 0,32 до 1,1			0,1	0,1
У словия эксплуатации: - диапазон температуры окружающего воздуха, °С - относительная влажность при температуре +35 °С, %	от -10 до +60		от -60 до +60			от -10 до +60	от 0 до +60
	95
Наработка на метрологический отказ, ч, не менее	91474
Средний срок службы, лет	10

Знак утверждения типа

наносится на титульный лист паспорта типографским способом и на циферблат или корпус термометра.

Комплектность

Таблица 3 - Комплектность термометра

Наименование изделия или документа	Обозначение	Количество
Термометр биметаллический	БТ	1 шт.
Паспорт и инструкция по эксплуатации	НСРП.405142.001ПС	1 экз.
Паспорт и инструкция по эксплуатации	НСРП.405142.002ПС	1 экз. на партию
Методика поверки	МП 2411-0162-2018	1 экз. на партию

Поверка

осуществляется по документу МП 2411-0162-2018 «ГСИ. Термометры биметаллические БТ. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 24 августа 2018 г. Основные средства поверки:

- термометр цифровой прецизионный DTI-1000, регистрационный номер в Федеральном информационном фонде 15595-12;

- термостат переливной прецизионный ТПП-1.2, регистрационный номер в Федеральном информационном фонде 33744-07;

- термостат жидкостный «ТЕРМОТЕСТ-300», регистрационный номер в Федеральном информационном фонде 25190-03;

- калибратор температуры цифровой АТС-650А фирмы АМЕТЕК, Дания, регистрационный номер в Федеральном информационном фонде 20262-07.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых термометров с требуемой точностью.

Знак поверки наносится на стекло или корпус термометра или на свидетельство о поверке.
