| Номер в госреестре | 73395-18 |
| Наименование СИ | Радиозонды комплексного зондирования аэрологические |
| Обозначение типа СИ | АК2-02мФ, АК2-02мН |
| Изготовитель | Общество с ограниченной ответственностью «Аэроприбор» (ООО «Аэроприбор»), г. Москва |
| Год регистрации | 2018 |
| Срок свидетельства | 04.12.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Радиозонды комплексного зондирования аэрологические АК2-02мФ, АК2-02мН предназначены для измерений температуры и относительной влажности окружающего воздуха.
Принцип действия основан на преобразовании электрических сигналов от первичных преобразователей (датчиков) температуры и влажности, поступающих во вторичный измерительный преобразователь (ВИП) (рисунок 1). ВИП вырабатывает импульсы, соответствующие электрическим сигналам от датчиков. Эти импульсы поступают на сверхрегенеративный приёмо-передатчик (СИП) радиозонда и передаются на наземный радиолокационный комплекс (типа АВК-1, АВК-1М, МАРЛ, Вектор-М, 1Б27, 1Б44, РАМ-1, РАМ-2). В качестве дополнительной информации АК2-02мН передает данные о своем местоположении (высота, координаты, скорость) получаемые при помощи модуля приёма сигналов со спутниковых систем (GPS , ГЛОНАСС).
Радиозонды комплексного зондирования аэрологические АК2-02мФ, АК2-02мН являются приборами одноразового действия, которые поднимаются в атмосферу на латексной оболочке, наполненной водородом или гелием.
По запросному сигналу, излучаемому наземной станцией слежения, радиозонд вырабатывает ответный сигнал, что позволяет определять координаты радиозонда.
Конструктивно радиозонды комплексного зондирования аэрологические АК2-02м (рисунок 2) изготавливаются в прямоугольном литом пенопластовом корпусе, толщиной от 10 до 12 мм. В качестве датчика температуры используется терморезистор из следующего ряда: ММТ-1, ММТ-1и, NTC MFB-5000-3220, СТ3-18, СТ3-19, а в качестве датчика влажности - ёмкостной сенсор типа HIH фирмы «Honeywell».
Радиозонды комплексного зондирования аэрологические АК2-02мФ, АК2-02мН:
- АК2-02мФ - радиозонд, передающий измерительную информацию на частотах 1680+8(10) или 1782+8 МГц.
- АК2-02мН - радиозонд, передающий измерительную информацию на частотах 403±3 или 1680±8(10) МГц. Дополнительно имеет модуль приёма сигналов со спутниковых систем (GPS , ГЛОНАСС).

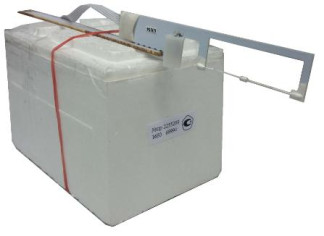

Рисунок 2 - Общий вид средства измерений
Корпус защищает электронные компоненты и батарею питания от механических повреждений и обеспечивает необходимый тепловой режим во время работы (полета).
Пломбирование радиозондов комплексного зондирования аэрологических не предусмотрено.
Внутреннее программное обеспечение, устанавливаемое на предприятии-изготовителе в процессе производства, предназначено для градуировки каждого радиозонда в соответствии с индивидуальными характеристиками установленных датчиков и преобразования измерительной информации в цифровой сигнал, передаваемый на станцию слежения.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Zond F030 digit.hex |
| Номер версии (идентификационный номер) ПО | не ниже 1.0.0.4 |
| Цифровой идентификатор ПО | - |
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений температуры окружающего воздуха, °С | от -90 до +50 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±1,0 |
| Диапазон измерений относительной влажности окружающего воздуха, % | от 0 до 100 |
| Пределы допускаемой абсолютной погрешности измерений относительной влажности, % ОВ | ±5,0 |
| Наименование характеристики | Значение |
| Напряжение питания постоянного тока, В | от 4,5 до 6,7 |
| Ток потребления, мА, не более | 350 |
| Г абаритные размеры, мм, не более: - высота - ширина - длина | 95 95 140 |
| Масса, кг, не более | 0,27 |
| Ресурс работы, ч, не менее | 50 |
| Вероятность безотказной работы за 2 часа, не менее | 0,97 |
| Продолжительность непрерывной работы с момента подключения батареи, ч, не менее Срок сохраняемости без батареи, лет, не менее, Время подготовки радиозонда к запуску, мин, не более | 4 4 15 |
| Плотность потока энергии излучения приёмо-передатчика на расстоянии 2,00+0,05 м в направлении, отстоящем под углом 55° от оси вибратора антенны радиозонда, Вт/ м , не менее | 0 ,5 |
| Чувствительность приёмо-передатчика к запросным сигналам, дБ, не более | минус 60 |
| Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, гПа - относительная влажность воздуха, % | от -90 до +50 от 2 до 1100 от 0 до 100 |
| Примечание - на датчик температуры наносится специальное антирадиационное покрытие - эмаль белая ВЛ 548 (ТУ 6-10-1858-78) или аналог по оптическим свойствам. | |
наносится типографским способом на титульный лист руководства по эксплуатации, паспорта и наклейку на корпусе радиозонда.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| 1 | 2 | 3 |
| Радиозонд комплексного зондирования аэрологический1) | АК2-02мФ, АК2-02мН | 1 шт. |
| Винт зажим | - | 1 шт. |
| Планка держатель | - | 1 шт. |
| Этикетка градуировочных коэффициентов датчиков | - | 1 экз. |
| Шнур L = 18 м | - | 1 шт. |
| Руководство по эксплуатации2-* | МНЖИ.416123.004 РЭ | 1 экз. |
| Паспорт | МНЖИ416123.004 ПС | 1 экз. |
| Методика поверки2* | РТ-МП-5531 -442-2018 | 1 экз. |
| Приёмник радиотелеметрического сигнала3* | - | 1 шт. |
| Примечания: 1) - тип в соответствии с заказом; 2) - на партию; 3) - по заказу для проведения поверки. |
осуществляется по документу РТ-МП-5531-442-2018 «ГСИ. Радиозонды комплексного зондирования аэрологические АК2-02мФ, АК2-02мН. Методика поверки», утверждённому ФБУ «Ростест-Москва» 04.10.2018 г.
Основные средства поверки:
- термогигрометр ИВА-6А (регистрационный номер в Федеральном информационном фонде 46434-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится в паспорт.
приведены в эксплуатационном документе.
МНЖИ.416123.004 ТУ Радиозонды комплексного зондирования аэрологические АК2-02м, АК2-02мФ, АК2-02мН, 1Б25, 1Б72, 1Б73, 1Б74. Технические условия
