Номер в госреестре | 73396-18 |
Наименование СИ | Измерители давления |
Обозначение типа СИ | АДМ |
Изготовитель | Общество с ограниченной ответственностью «Конструкторское бюро «АГАВА» (ООО «КБ «АГАВА»), г. Екатеринбург |
Год регистрации | 2018 |
Срок свидетельства | 04.12.2029 |
МПИ (интервал между поверками) | 2 года |
Стоимость поверки | Узнать стоимость |
Описание типа | скачать |
Методика поверки | скачать |
Измерители давления АДМ (далее - измерители), предназначены для измерений избыточного давления газов и жидкостей, неагрессивных к материалам контактирующих деталей (латунь, сталь), индикации измеренного давления и преобразования его в унифицированный токовый сигнал 4-20 мА, а также формирования цифрового (только для АДМ-100.2) и дискретного (только для АДМ-100.1) выходных сигналов.
Измеритель состоит из деформационного манометра Бурдона и электронного преобразователя, состоящего из датчика Холла, узла микропроцессорной обработки сигнала, формирователя токового выходного сигнала и узла питания.
Работа измерителя основана на перемещении консольно расположенного конца трубки Бурдона под воздействием давления среды. Величина этого перемещения пропорциональна величине давления. Рычажно-зубчатая передача приводит в движение стрелку, указывающую на шкале прибора величину давления.
К трубке Бурдона закреплен постоянный магнит, который перемещается вместе с ней относительно неподвижно закрепленного линейного интегрального датчика Холла. Под воздействием давления измеряемой среды при перемещении трубки Бурдона с магнитом изменяется значение индукции магнитного поля в области чувствительного элемента датчика Холла. Датчик Холла преобразует индукцию магнитного поля в электрический сигнал напряжения.
Электронный преобразователь служит для преобразования выходного сигнала датчика Холла в унифицированный токовый сигнал 4-20 мА, пропорциональный давлению измеряемой среды.
Узел микропроцессорной обработки сигнала работает под управлением программного обеспечения (ПО). При помощи ПО происходит цифровая фильтрация и линеаризация сигнала датчика Холла для формирования выходного токового сигнала.
Измерители выпускаются в нескольких модификациях АДМ-100.Х-У (Z), где X - варианты исполнения, отличающиеся типами выходных сигналов:
[1] - с токовым и дискретными выходами;
[2.1] - с токовым и цифровым RS-485 выходами;
[2.2] - с токовым и цифровым (Ethernet) выходами;
[3] - с токовым выходом;
[4] - с токовым выходом с функцией регулирования;
Y - верхний предел измерений: 0,25; 0,4; 0,6; 1,0; 1,6; 2,5; 4,0; 6,0 МПа;
Z - значение приведенной погрешности от верхнего предела диапазона измерений:
[1,5%] - при погрешности ±1,5 %;
[ ] - при погрешности ±2,5 % маркировка отсутствует.
Общий вид измерителя и место пломбировки от несанкционированного доступа представлены на рисунках 1 и 2.
Место нанесения знака утверждения типа
Место пломбировки

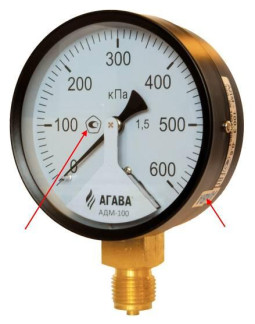

Рисунок 1 - Общий вид измерителя (вид спереди) и схема пломбировки от
несанкционированного доступа
АДМ-100.2.1 АДМ-100.3
Измерители имеют встроенное программное обеспечение (ПО), устанавливаемое при изготовлении. В процессе эксплуатации данное ПО не может быть модифицировано или считано через какой-либо интерфейс. Встроенное ПО содержит расчетную формулу и коэффициенты, с помощью которых осуществляется преобразование перемещения стрелки измерителя в величину формируемого токового сигнала. Нормирование метрологических характеристик измерителя проведено с учетом влияния ПО.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.007-2014. Конструкция измерителей исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) | Значение |
Идентификационное наименование ПО | ADMM |
Номер версии ПО | 1.0.0.4 |
Таблица 2 - Метрологические характеристики
Наименование характеристики | Значение |
Диапазон измерений давления, МПа - АДМ-100.Х-0,25 - АДМ-100.Х-0,4 - АДМ-100.Х-0,6 - АДМ-100.Х-1,0 - АДМ-100.Х-1,6 - АДМ-100.Х-2,5 - АДМ-100.Х-4,0 - АДМ-100.Х-6,0 | от 0 до 0,25 от 0 до 0,4 от 0 до 0,6 от 0 до 1,0 от 0 до 1,6 от 0 до 2,5 от 0 до 4,0 от 0 до 6,0 |
Пределы допускаемой приведенной погрешности от верхнего предела диапазона измерений, % * | ±1,5; ±2,5 |
Вариация показаний, в долях от пределов допускаемой приведенной погрешности от верхнего предела диапазона измерений | 0,9 |
Диапазон выходного сигнала постоянного тока, мА | от 4 до 20 |
Пределы допускаемой приведенной погрешности от диапазона выходного сигнала, % | ±1,5 |
Вариация выходного сигнала, в долях от пределов допускаемой приведенной погрешности от диапазона выходного сигнала | 0,9 |
* - конкретное значение указывается в руководстве по эксплуатации. |
Таблица 3 - Основные технические характеристики
Наименование характеристики | Значение |
Предельно допустимое давление, % от верхнего предела измерений | 115 |
Напряжение питания постоянным током, В | от 12 до 24 |
Габаритные размеры, (длинахширинахвысота), мм, не более | 137x105x80 |
Масса, кг, не более | 0,43 |
Наименование характеристики | Значение |
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от -10 до +55 от 30 до 80 от 86 до 107 |
Средняя наработка на отказ, ч, не менее | 50000 |
Средний срок службы, лет, не менее | 10 |
наносится аппликацией на лицевую панель измерителя и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
Наименование | Обозначение | Количество |
Измеритель давления АДМ | - | 1 шт. |
Индивидуальная упаковка | - | 1 шт. |
Руководство по эксплуатации | АГСФ.406239.004 РЭ | 1 экз. |
Методика поверки | МП 4600/2-2018 | 1 экз. |
осуществляется по документу МП 4600/2-2018 «Измерители давления АДМ. Методика поверки», утверждённому ФБУ «УРАЛТЕСТ» 08.10.2018 г.
Основные средства поверки:
- рабочие эталоны 3-го и 4-го разрядов по Приложению к приказу Федерального агентства по техническому регулированию и метрологии от 29 июня 2018 г. № 1339 Г осударственная поверочная схема для средств измерений избыточного давления до 4000 МПа;
- мультиметр цифровой АРРА-305, регистрационный номер в Федеральном информационном фонде 20088-05.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и/или руководство по эксплуатации.
приведены в эксплуатационном документе.
ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от 29 июня 2018 г. № 1339 Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа
ТУ 4212-016-12334427-2012 Измерители давления АДМ. Технические условия
Зарегистрировано поверок | 24642 |
Поверителей | 112 |
Актуальность данных | 19.11.2024 |
