| Номер в госреестре | 73400-18 |
| Наименование СИ | Каналы акустические микрофонные |
| Обозначение типа СИ | МАК-03 |
| Изготовитель | Акционерное общество «Ордена Ленина Научно-исследовательский и конструкторский институт энерготехники им. Н.А.Доллежаля» (АО «НИКИЭТ «), г. Москва |
| Год регистрации | 2018 |
| Срок свидетельства | 04.12.2029 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Каналы акустические микрофонные МАК-03 (далее - каналы) предназначены для преобразования звукового давления акустического шума в воздушной среде в электрический сигнал.
Принцип действия каналов основан на преобразовании колебаний звукового давления в воздухе с помощью пьезоэлемента в электрические колебания. Под воздействием колебаний звукового давления пьезоэлемент деформируется и на его поверхности индуцируется электрический заряд, пропорциональный звуковому давлению.
Конструктивно каналы выполнены в виде интегрированной неразъёмной конструкции, состоящей из микрофона пьезоэлектрического высокотемпературного МПВ-03М или МНВ-03 и кабельной линии связи. Микрофон имеет поворотный кронштейн, обеспечивающий возможность жесткого крепления микрофона в месте установки при помощи резьбового соединения, а также изменение ориентации микрофона.
Каналы предназначены для совместной работы с усилителем нормализующим логарифмическим УС-01 или аналогичным средством измерений среднего квадратического значения (СКЗ) напряжения переменного тока в 1/3-октавной полосе частот от 8909 до 11225 Гц со среднегеометрической частотой 10 кГц и имеющего входной импеданс реактивного характера, соответствующий параллельно соединенным электрическим индуктивности (85±35) мГн и ёмкости (3,5±1) нФ.

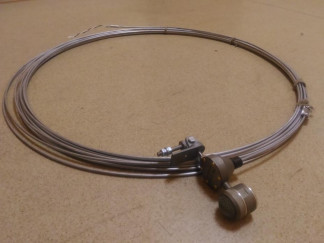

Внешний вид каналов с указанием места пломбировки (МП) от несанкционированного доступа приведен на рисунке 1.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| СКЗ коэффициента электроакустического преобразования в 1/3-октавной полосе частот от 8909 до 11225 Гц при температуре окружающей среды (25±5) °С в опорном направлении, мВ/Па | от 1 до 10 |
| Пределы допускаемой относительной погрешности СКЗ коэффициента электроакустического преобразования при температуре окружающей среды (25±5) °С, дБ | ±3 |
| Допускаемое отклонение СКЗ коэффициента электроакустического преобразования при изменении температуры окружающей среды до 285 °С относительно температуры (25±5) °С, дБ | от 0 до -6,5 |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Номинальная длина кабельной линии связи, м | от 20 до 50 |
| Габаритные размеры микрофона, мм, не более: - длина - ширина - высота | 100 60 200 |
| Масса канала, кг, не более | 7,5 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С в зоне микрофона с кабельной линией связи в зоне оконечной гильзы с сигнальными электродами - относительная влажность окружающего воздуха при температуре 25 °С, %, не более - атмосферное давление, кПа | от 15 до 285 от 10 до 40 100 от 84,0 до 106,7 |
| Допустимый уровень шумового акустического воздействия в 1/3октавной полосе частот со среднегеометрической частотой 10 кГц, дБ отн. 20 мкПа | 120 |
| Степень защиты оболочки по ГОСТ 14254-2015 | IP 56 |
| Назначенный срок службы, лет | 5 |
наносится на титульный лист эксплуатационной документации типографским способом.
Таблица 3 - Комплект поставки
| Наименование | Обозначение | Количество | Примечание |
| 1 Канал акустический микрофонный | МАК-03 | 1 шт. | Номинальная длина кабельной линии связи (типоразмер) канала определяется при формировании заказа |
| 2 Паспорт | 4381-010-73555757-2012 ПС | 1 экз. | Допускается оформлять один паспорт на партию каналов, изготавливаемых в рамках единого заказа |
| 3 Руководство по эксплуатации | 4381-010-73555757-2012 РЭ | 1 экз. | Допускается включать в комплект поставки одно руководство по эксплуатации на партию каналов, изготавливаемых в рамках единого заказа |
| 4 Методика поверки | 340-0818-18 МП | 1 экз. |
осуществляется по документу 340-0818-18 МП «Каналы акустические микрофонные МАК-03. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 18.08.2018 г.
Основные средства поверки:
- калибратор акустический 4231 (регистрационный номер 67480-17 в Федеральном информационном фонде);
- шумомер-виброметр, анализатор спектра ЭКОФИЗИКА-110А (регистрационный номер 48906-12 в Федеральном информационном фонде);
- генератор сигналов сложной формы со сверхнизким уровнем искажений DS360 (регистрационный номер 45344-10 в Федеральном информационном фонде);
- Г осударственный первичный эталон единицы звукового давления в воздушной среде и аудиометрических шкал ГЭТ 19-2018;
- рабочий эталон «Излучатель звука» по ГОСТ Р 8.765-2011;
- усилитель нормализующий логарифмический УС-01 (регистрационный номер 51762-12 в Федеральном информационном фонде).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых каналов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
приведены в эксплуатационном документе.
ТУ 4381-010-73555757-2012 Канал акустический микрофонный МАК-03. Технические условия
