Государственный реестр средств измерений

Корректоры объема газа ЕК270, 73405-18

73405-18
Корректоры объема газа ЕК270 (далее - корректоры) предназначены для измерений температуры и абсолютного давления природного газа, измерения количества импульсов от преобразователей расхода и вычисления расхода и объема природного газа при стандартных условиях.
Карточка СИ
Номер в госреестре 73405-18
Наименование СИ Корректоры объема газа
Обозначение типа СИ ЕК270
Изготовитель ООО "Эльстер Газэлектроника", г. Арзамас
Год регистрации 2018
МПИ (интервал между поверками) 5 лет
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Корректоры объема газа ЕК270 (далее - корректоры) предназначены для измерений температуры и абсолютного давления природного газа, измерения количества импульсов от преобразователей расхода и вычисления расхода и объема природного газа при стандартных условиях.

Описание

Принцип действия основан на преобразовании корректором электрических сигналов, поступающих от измерительных преобразователей температуры, давления и объемного расхода природного газа (далее - газ) в рабочих условиях, в значения измеряемых величин с последующим определением объемного расхода и объема газа, приведенных к стандартным условиям на основании известных зависимостей. Коэффициент сжимаемости природного газа вычисляется по ГОСТ 30319.2-2015.

Корректор предназначен для работы совместно со счётчиками объёма газа, имеющими импульсный выходной сигнал, пропорциональный объёму газа в рабочих условиях, и обеспечивает автоматический учёт потребления газа, а также контроль технологических параметров, связанных с эксплуатацией измерительного комплекса.

Корректор обеспечивает работу со счётчиками имеющими импульсный выходной сигнал:

3    3    3    3    3

-    с весом импульса 0,01 м , 0,1 м , 1,0 м , 10,0 м и 100 м в диапазоне частот от 0 до 8 Гц.

-    с весом импульса от 1 до 99999 импульсов на м в диапазоне частот от 0 до 5 кГц.

Корректор обеспечивает измерение параметров газа:

-    давления в трубопроводе преобразователем абсолютного давления;

-    температуры газа встроенным термометром сопротивления платиновым по ГОСТ 66512009 с номинальной статической характеристикой преобразования (НСХ) 500П (Pt500).

Корректор выполнен с видом взрывозащиты «искробезопасная электрическая цепь» уровня «ib» группы IIB, может устанавливаться во взрывоопасных зонах, и имеет маркировку взрывозащиты 1ExibIIBT4.

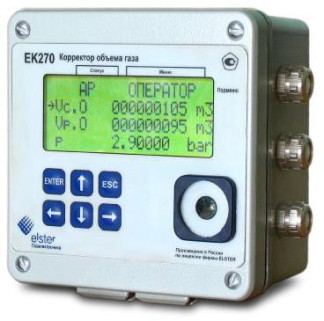

Общий вид корректора объема газа ЕК270 представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки, приведены на рисунке 2.

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки

Программное обеспечение

Программное обеспечение корректора встроенное и является их неотъемлемой частью. Конструкция корректора ЕК270 исключает возможность несанкционированного влияния на программное обеспечение корректоров и измерительную информацию.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ЕК270 V1.50*

Номер версии (идентификационный номер) ПО

1.50*

Цифровой идентификатор ПО

5551944707

Алгоритм вычисления цифрового идентификатора ПО

CRC16

* - идентификационное наименование состоит из 2 частей: старшая часть (до точки) номер версии метрологически значимой части ПО, младшая часть - номер версии метрологически незначимой части.

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений абсолютного давления, бар

от 0,8 до 2

Диапазон измерений температуры газа, °С

от -30 до +60

Пределы допускаемой относительной погрешности, %: - измерений давления;

±0,4

- измерений температуры;

±0,1

- вычисления коэффициента коррекции, обусловленного реализацией алгоритмов с техническими характеристиками указанными в таблице 3;

±0,05

- приведения объёма, к стандартным условиям, в диапазоне изменений параметров газа: температуры от -23 до +60 °C и плотности от 0,668 до 1,0 кг/м3, с учетом погрешности измерений давления, температуры и вычисления коэффициента коррекции, обусловленного реализацией алгоритмов с техническими характеристиками указанными в таблице 3.

±0,5

Наименование характеристики

Значение

Пределы допускаемой дополнительной приведенной погрешности перепада давления от изменения температуры окружающей среды в диапазоне рабочих температур на каждые 10 °C, %

±0,1

Нормальные условия измерений:

-    температура окружающей среды, °С

-    относительная влажность, %

-    атмосферное давление, кПа

от +15 до +25 80

от 96 до 104

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Параметры природного газа:

-    диапазон изменений абсолютного давления газа, бар

-    диапазон измерений температуры газа, °С

-    диапазон изменений плотности природного газа при стандартных условиях, кг/м3

-    диапазон изменений молярной доли азота, %

-    диапазон изменений молярной доли диоксида углерода, %

от 1 до 2 от -23 до +50

от 0,685 до 0,705 от 0,150 до 0,350 от 0,350 до 0,550

Сигнал от счетчика газа низкочастотный, Гц, не более

8

Сигнал от счетчика газа высокочастотный, кГц, не более

5

Коэффициент преобразования сигнала счетчика газа (НЧ), имп/м3

0,01; 0,1; 1; 10; 100

Коэффициент преобразования сигнала счетчика газа (ВЧ), имп/м3

от 1 до 99999

Дисплей:

-    количество строк

-    количество символов в строке

4

20

Выходной импульсный сигнал:

-    напряжение, В

-    ток нагрузки, мА

-    число одновременно подключенных каналов, шт.

30

100

4

Интерфейс

RS 232/RS485 оптический интерфейс ГОСТ Р МЭК 61107

Параметры электрического питания:

-    напряжение постоянного тока (встроенное), В

-    напряжение постоянного тока (внешний источник), В

7,2 (2 батареи 3,6 В) 9±0,9

Габаритные размеры корректора, мм, не более

-    высота

-    ширина

-    длина

200

180

110

Масса, кг, не более

2,8

Условия эксплуатации:

-    температура окружающей среды, °C:

-    относительная влажность воздуха, %

-    атмосферное давление, кПа

от -40 до +60 от 30 до 80 от 96 до 104

Средняя наработка на отказ, ч, не менее

100000

Средний срок службы, лет, не менее

12

Знак утверждения типа

наносится на шильдик методом фотопечати и на титульные листы эксплуатационной документации типографским способом.

Комплектность

Таблица 4 - Комплектность корректоров объема газа ЕК270

Наименование

Обозначение

Количество

Корректор объема газа ЕК270

Заводские №№ 12108678, 12108686, 12108699, 13111848

4 шт.

Руководство по эксплуатации

ЛГТИ.407229.170 РЭ

4 экз.

Паспорт

4 экз.

Методика поверки

МП 208-071-2018

1 экз.

Преобразователь перепада давления

4 шт.

Комплект монтажных частей (КМЧ)

4 шт.

Поверка

осуществляется по документу МП 208-071-2018 «Корректоры объёма газа ЕК270. Методика поверки», утвержденному ФГУП «ВНИИМС» 04.10.2018 г.

Основные средства поверки:

-    калибратор температуры RTC-157 B (регистрационный номер 46576-11), диапазон воспроизведения температуры от минус 45 до 155 °C, погрешность установления заданной температуры не более ±0,1 °C, погрешность измерения температуры с внешним термопреобразователем STS-200 не более ±0,011 °C;

-    манометр грузопоршневой МП-2,5 (регистрационный номер 58794-14), предел допускаемой относительной погрешности 0,02 %;

-    калибратор MCX-II (регистрационный номер 21591-07), диапазон задания частоты импульсов от 0,01 до 10 кГц;

-    барометр БРС-1М-1 (регистрационный номер 16006-97), диапазон измерений абсолютного давления от 600 до 1100 гПа, пределы допускаемой абсолютной погрешности ±33 Па.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых корректоров с требуемой точностью.

Знак поверки наносится методом давления на пломбу и специальную мастику (термопластичную массу) и в паспорт или на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 8.740-2011 ГСИ. Расход и количество газа. Методика измерений с помощью турбинных, ротационных и вихревых расходомеров и счетчиков

ГОСТ 30319.2-2015 Газ природный. Методы расчета физических свойств. Вычисление физических свойств на основе данных о плотности при стандартных условиях и содержании азота и диоксида углерода
