| Номер в госреестре | 73409-18 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | LGU55x170 |
| Изготовитель | "Noratel India Power Components Pvt Ltd.", Индия |
| Год регистрации | 2018 |
| Срок свидетельства | 04.12.2024 |
| МПИ (интервал между поверками) | 5 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока LGU55x170 (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты на номинальное напряжение 0,66 кВ.
Принцип действия трансформаторов тока основан на использовании явления электромагнитной индукции, т.е. на создании электродвижущей силы (ЭДС) переменным магнитным полем. Трансформаторы тока относятся к классу масштабных измерительных преобразователей электрических величин.
Трансформаторы тока LGU55x170 по принципу конструкции - шинные. По виду изоляции - в пластмассовом корпусе. По числу ступеней трансформации - одноступенчатые. С одной вторичной обмоткой. С одним коэффициентом трансформации.
Трансформаторы не имеют встроенной первичной обмотки. В качестве первичной обмотки в окне магнитопровода трансформаторов крепится шина или кабель соответствующего размера.
Вторичная обмотка трансформаторов намотана на тороидальный магнитопровод и заключена в корпус из негорючей пластмассы, который защищает его внутренние части от механических повреждений и проникновения влаги. Выводы вторичной обмотки подключены к клеммам, закрепленным на корпусе трансформатора, которые в целях исключения несанкционированного доступа закрываются пломбируемой прозрачной пластиковой крышкой.
На трансформаторах имеется табличка технических данных. Рабочее положение трансформаторов в пространстве - произвольное.

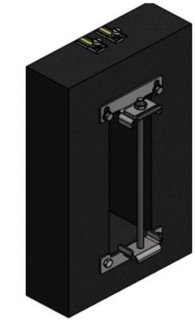

Общий вид трансформаторов с указанием места пломбировки приведен на рисунке 1.
Место пломбировки
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное напряжение трансформатора ином, кВ | 0,66 |
| Наибольшее рабочее напряжение инр., кВ | 0,72 |
| Номинальный первичный ток трансформатора /1ном, А | 4000 |
| Номинальный вторичный ток /2ном, А | 1 |
| Номинальная частота f Гц | 50 |
| Число вторичных обмоток | 1 |
| Номинальная вторичная нагрузка ^2ном с индуктивно-активным коэффициентом мощности cos ф2 = 0,8, В-А | 10 |
| Класс точности трансформатора | 0,2S |
| Номинальный коэффициент безопасности приборов ^Бном вторичной обмотки для измерений | 10 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более | |
| - длина | 280 |
| - ширина | 98 |
| - высота | 160 |
| Масса, кг, не более | 5 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | Т3 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от 0 до +65 |
| - относительная влажность при температуре +25 °С, %, не более | 95 |
| - атмосферное давление, кПа | от 84 до 106,7 |
| Средняя наработка до отказа, ч, не менее | 87500 |
наносится на титульный лист руководства по эксплуатации и паспорта типографским способом, на табличку технических данных трансформатора — методом трафаретной печати.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформаторы тока | LGU55x170 | 1 шт. |
| Резьбовой стержень | М6 | 2 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Паспорт | - | 1 экз. |
осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
Трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);
Прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
Магазин нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт средства измерений.
приведены в эксплуатационном документе.
ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия ГОСТ 8.550-86 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
Техническая документация изготовителя «Noratel India Power Components Pvt Ltd»,
Индия
