Система измерительная для стендовых испытаний блока насосов вертолетов СИБН-2, 73413-18

Назначение

Система измерительная для стендовых испытаний блока насосов вертолетов СИБН-2 (далее - система) предназначена для измерений расхода рабочей жидкости, избыточного давления. частоты вращения и температуры, а также для регистрации и отображения результатов измерений и расчетных величин.

Описание

Принцип действия системы СИБН-2 основан на преобразовании аналоговых электрических сигналов, поступающих с первичных измерительных преобразователей, в цифровой код и дальнейшей их программной обработке с целью получения значений измеряемых физических величин. Результаты измерений индицируются на монитор, архивируются и оформляются в виде протоколов.

Конструктивно система представляет собой стойку управления с размещенными в ней измерителем-регулятором микропроцессорным, консолью управления с блоком согласования датчиков, ПЭВМ, внутри которой смонтирован аналого-цифровой преобразователь (АЦП) и источником бесперебойного питания. Блок измерительный выполнен в отдельном корпусе и расположен в испытательном боксе. Преобразователи расхода турбинные ТПР (регистрационный номер в Федеральном информационной фонде (per. №) 8326-04), манометры электронные ЭКМ-1005 (per. № 40713-14), датчик тахометрический МЭД-1 (per. № 64257-16) и термометр сопротивления ДТС064-50М (per. № 28354-10) расположены на стенде в испытательном боксе.

Система СИБН-2 включает следующие типы измерительных каналов (ИК):

- ИК расхода рабочей жидкости;

- ИК избыточного давления;

- ИК частоты вращения;

- ИК температуры.

По условиям эксплуатации СИБН-2 удовлетворяет требованиям группы 2 по ГОСТ 22261-94 с диапазоном рабочих температур от 10 до 30°С и относительной влажностью окружающего воздуха до 80% при температуре 25°С.

Общий вид стойки управления системы, места нанесения знака утверждения типа и знака поверки представлены на рисунке 1.

Общий вид других компонентов системы представлен на рисунках 2...6.

Защита от несанкционированного доступа предусмотрена в виде специального замка на дверце стойки управления, запираемого ключом (рисунок 7).

Пломбирование не предусмотрено.

Рисунок 1 - Общий вид стойки управления

Рисунок 2 - Блок измерительный

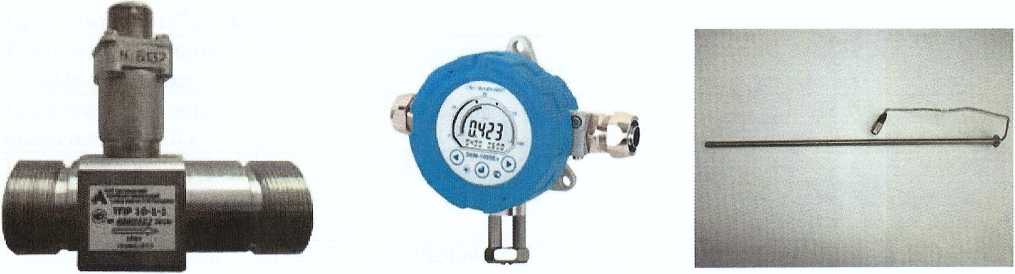

Рисунок 3 - Турбинный преобразователь расхода

Рисунок 5 - Термометр сопротивления ДТС

Рисунок 6 - Датчик тахометрический Рисунок 7 - Внешний вид замка МЭД-1                на дверце стойки управления

Рисунок 4 - Манометр электронный ЭКМ-1005

Программное обеспечение

Работа системы осуществляется под управлением специализированного программного обеспечения (ПО) Гарис в среде операционной системы «MS Windows», обеспечивающего циклический сбор измерительной информации от ИК системы; расшифровку полученной информации и приведение ее к виду, удобному для дальнейшего использования; визуализацию результатов измерений в цифровом и графическом представлении; обеспечение режимов градуировки и тестирования (поверки) ИК системы. Алгоритм вычисления цифрового идентификатора - MD5.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Технические характеристики

Таблица 2 - Метрологические характеристики

1Ь€Йолжение таблицы 2

.Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на стойку управления в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

fv

рАЗолжение таблицы 4

Таблица 5 - Комплект ЗИП

Поверка

осуществляется по документу СТ790-017.01 МП «Инструкция. Система измерительная для стендовых испытаний блока насосов вертолетов СИБН-2. Методика поверки», утвержденному ФГБУ «ГНМЦ» Минобороны России 17.01.2018.

Основные средства поверки:

- генератор сигналов специальной формы ГСС-05 (per. № 30405-05): диапазон частот от 100 мкГц до 5 МГц, дискретность установки частоты 1 мкГц, пределы допускаемой абсолютной погрешности установки частоты (F) ±(5-10'(’-F + 1 мкГц);

- калибратор-измеритель стандартных сигналов КИСС-03 (per. № 20641-06): диапазон воспроизведения силы постоянного тока от 0,001 до 22,000 мА, пределы допускаемой относительной погрешности воспроизведения силы постоянного тока (I) ±[0,05+0,01 (1/1к-1)] %, где 1 -верхний предел диапазона воспроизведения силы постоянного тока, 1К - контрольное значение воспроизводимой силы постоянного тока;

- калибратор давления DPI 610 (per. № 16347-09): диапазон измерений избыточного давления от 0,007 до 70 МПа, пределы допускаемой приведенной (к ВП) погрешности измерений избыточного давления ±0,025 %;

- магазин сопротивления Р4831 (per. № 38510-08): диапазон воспроизведения сопротивления постоянному току от 0,01 Ом до 10 кОм, класс точности 0,02;

- средства поверки в соответствии с нормативными документами на поверку средств измерений, входящих в состав системы.

Знак поверки наносится на стойку управления в виде наклейки и в свидетельство о поверке в виде оттиска клейма.

ведения о методиках (методах) измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от Г 10'16 до 30 А

ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты

ГОСТ 8.017-79 ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа

Приказ Федерального агентства по техническому регулированию и метрологии .от 15 февраля 2016 г. № 146 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления»

ГОСТ 8.596-2002 ГСИ. Системы измерительные. Метрологическое обеспечение. Основные положения
