| Номер в госреестре | 73424-18 |
| Наименование СИ | Комплексы измерительно-вычислительные специализированные |
| Обозначение типа СИ | ИВК М2М |
| Изготовитель | ООО "Спецэлтех", г. Черноголовка |
| Год регистрации | 2018 |
| Срок свидетельства | 04.12.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы измерительно-вычислительные специализированные ИВК М2М (далее -ИВК М2М) предназначены для измерений электрических сигналов от тензорезисторных датчиков преобразователей силы, индуктивных датчиков, датчиков угловых перемещений изделий, датчиков давления, термопреобразователей сопротивления из платины, термопар, датчиков с частотным выходом, сельсин-датчиков.
Принцип действия ИВК М2М основан на преобразовании сигналов от датчиков в цифровой код при помощи аналого-цифрового преобразователя (АЦП) и на преобразовании цифрового кода в воспроизводимую величину при помощи цифро-аналогового преобразователя (ЦАП).
ИВК М2М имеет магистрально-модульную архитектуру. Основные компоненты (модули) объединены посредством единой магистрали - интерфейсом в стандарте VME bus (IEEE-1014 и IEC-821). Аппаратно-программное управление процессом сбора, предварительная обработка измерительной информации и организация внутрисистемной связи между функциональными модулями комплекса обеспечивается процессорным модулем на системной магистрали VP9. В качестве внешнего портативного компьютера может применятся

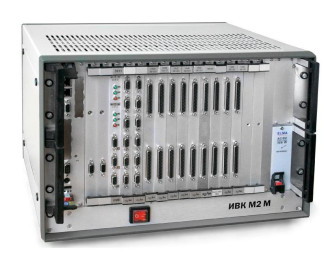

Общий вид ИВК М2М представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Программное обеспечение (далее - ПО) является автономным, используется на процессорном модуле измерительно-вычислительного комплекса ИВК М2М. ПО может функционировать как на базе ИВК М2М, так и в локальной сети, объединяющей несколько ИВК М2М и/или персональных компьютеров (ПК). В качестве ПК могут применяться ПК не ниже Pentium-4 с ОС не ниже Windows-XP.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается средствами операционной системы, установленной на процессорном модуле измерительно-вычислительного комплекса ИВК М2М (авторизация пользователя при входе в операционную систему). Контроль целостности ПО осуществляется при его запуске. В случае нарушения целостности ПО, пользователь увидит на экране сообщение о неработоспособности ПО или об отсутствии тех или иных файлов, входящих в его состав.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014. Идентификация ПО (таблица 1) осуществляется путем расчета хэш-кода исполняемого файла ПО.
Метрологические и технические характеристики комплекса ИВК М2М указаны с учетом установленного ПО.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Программное обеспечение комплекса ИВК | М2М «M2mTest» (пакет тестовых программ) |
| Идентификационное наименование ПО | M2mTest.exe |
| Номер версии (идентификационный номер) ПО | 1.0 |
| Цифровой идентификатор ПО | MD5: 57DAA0747544B9033EE140C20DA09C4C |
| CRC32: A597A4AA | |
| Алгоритм вычисления цифрового идентификатора программного обеспечения | MD5; CRC32 |
| Идентификационные данные (признаки) | Значение |
| «Осциллограмма в файл» | |
| Идентификационное наименование ПО | ArmCdrToFile.exe |
| Номер версии (идентификационный номер) ПО | 1.0 |
| Цифровой идентификатор ПО | MD5: B7B857DFA67772093F5441B04244AA81 |
| CRC32: 90C19936 | |
| Алгоритм вычисления цифрового идентификатора программного обеспечения | MD5; CRC32 |
| «Воспроизведение файла» | |
| Идентификационное наименование ПО | ArmPlay.exe |
| Номер версии (идентификационный номер) ПО | 1.0 |
| Цифровой идентификатор ПО | MD5:C4E04EE6C16287AF21DD04B8CDA85049 |
| CRC32: 3CAA3133 | |
| Алгоритм вычисления цифрового идентификатора программного обеспечения | MD5; CRC32 |
| «В изуализация» | |
| Идентификационное наименование ПО | ArmVis.exe |
| Номер версии (идентификационный номер) ПО | 1.0 |
| Цифровой идентификатор ПО | MD5: BB5F2F0225D493FB7B495CA0E14B795D |
| CRC32: B3BBE816 | |
| Алгоритм вычисления цифрового идентификатора программного обеспечения | MD5; CRC32 |
| «CalDER» | |
| Идентификационное наименование ПО | CalDER.exe |
| Номер версии (идентификационный номер) ПО | Отсутствует |
| Цифровой идентификатор ПО | MD5: 1316E009176613F757B36839B358CBCC |
| CRC32: 1563609D | |
| Алгоритм вычисления цифрового идентификатора программного обеспечения | MD5; CRC32 |
| «CalRP» | |
| Идентификационное наименование ПО | CalRP.exe |
| Номер версии (идентификационный номер) ПО | Отсутствует |
| Цифровой идентификатор ПО | MD5: FE83A42D6093F953051B34ED6795C425 |
| CRC32: A4BDF226 | |
| Алгоритм вычисления цифрового идентификатора программного обеспечения | MD5; CRC32 |
| Идентификационные данные (признаки) | Значение |
| «Сбор» | |
| Идентификационное наименование ПО | Sbor.exe |
| Номер версии (идентификационный номер) ПО | Отсутствует |
| Цифровой идентификатор ПО | MD5: 86DDF1FF93B76808ACE023F1F751F6D2 |
| CRC32: D848185B | |
| Алгоритм вычисления цифрового идентификатора программного обеспечения | MD5; CRC32 |
| TVCF.dll | |
| Идентификационное наименование ПО | TVCF.dll |
| Номер версии (идентификационный номер) ПО | Отсутствует |
| Цифровой идентификатор ПО | MD5:EBFFC8DBBD7BC1DF474A833B35A84E17 |
| CRC32: CF2D4ABE | |
| Алгоритм вычисления цифрового идентификатора программного обеспечения | MD5; CRC32 |
| «Фильтр-тест» | |
| Идентификационное наименование ПО | TFilterV.exe |
| Номер версии (идентификационный номер) ПО | 1.0 |
| Цифровой идентификатор ПО | MD5: CEBE39C9AAD23992C5D44F467E3483BA |
| CRC32: 3253BA92 | |
| Алгоритм вычисления цифрового идентификатора программного обеспечения | MD5; CRC32 |
| «WindBase» | |
| Идентификационное наименование ПО | Windbase.exe |
| Номер версии (идентификационный номер) ПО | 1.3 |
| Цифровой идентификатор ПО | MD5: 4A72F 4CBB 58F7071FACD3DDC 536D8FC2 |
| CRC32: D8EF95CE | |
| Алгоритм вычисления цифрового идентификатора программного обеспечения | MD5; CRC32 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Модуль ADC6 прецизионный интегрирующий для измерения сигналов от тензометрических датчиков силы, давления, перемещения | |
| Число каналов | 6 |
| Питание датчиков ип, В | 5, 10 |
| Диапазоны измерений коэффициента преобразования, мВ/В | ±1; ±2; ±5; ±10; ±20; ±50; ±100 |
| Наименование характеристики | Значение |
| Пределы допускаемой приведенной погрешности к верхнему пределу диапазона измерений, % | ±0,03 |
| Модуль ADC УНЧ на несущей частоте для измерения сигналов от тензометрических и индуктивных датчиков силы, давления, перемещения | |
| Число каналов | 1 |
| Питание датчиков несущей частотой - ип(амп.), В | 5, 10 |
| Диапазоны измерений коэффициента преобразования, мВ/В | ±0,5; ±1; ±2; ±4; ±8 |
| Пределы допускаемой приведенной погрешности к верхнему пределу диапазона измерений, % (при питании несущей частотой 20000 Гц) | ±0,5 |
| Пределы относительной погрешности от неравномерности АЧХ, % | ±3 (до частоты среза 0,5 Бср) ±7 (до частоты среза 0,7 Бср) |
| Модуль ADC УПТ с постоянным напряжением питания датчиков для измерения сигналов в широкой полосе частот от тензометрических датчиков силы, давления, вибрации | |
| Число каналов | 1 |
| Питание датчиков - ип, В | 5, 10 |
| Диапазоны измерений коэффициента преобразования, мВ/В | ±0,5; ±1; ±2; ±5; ±10; ±20; ±50; ±100 |
| Пределы допускаемой приведенной погрешности к верхнему пределу диапазона измерений, % | ±0,5 |
| Пределы относительной погрешности от неравномерности АЧХ, % | ±3 (до частоты среза 0,5 Бср) ±5 (до частоты среза 0,7 Бср) |
| Модуль ADC64 с однополюсными и дифференциальными входами для измерения напряжения постоянного тока | |
| Число каналов с однополюсными входами | 64 |
| Число каналов с дифференциальными входами | 32 |
| Диапазоны измерений напряжения, мВ | ±1, ±2, ±5, ±10 |
| Пределы допускаемой приведенной погрешности к верхнему пределу диапазона измерений, % | ±0,03 |
| Модуль ADC32 для измерения с высоким быстродействием сигналов от однополярных источников напряжения постоянного тока | |
| Число каналов | 32 |
| Диапазон измерения напряжения, В | от 0 до 5 |
| Пределы допускаемой приведенной погрешности к верхнему пределу диапазона измерений, % | ±0,05 |
| Модуль FDC16 для измерения сигналов датчиков с частотным выходом | |
| Число каналов | 16 |
| Диапазон измерения частоты, Гц | от 1 до 1 • 106 |
| Пределы допускаемой приведенной погрешности к верхнему пределу диапазона измерений, % | ±0,005 |
| Наименование характеристики | Значение |
| Модуль RDC32 для измерения сигналов от термопреобразователей сопротивлений (трехпроводная схема соединений) | |
| Число каналов | 32 |
| Диапазон изменений электрического сопротивления термопреобразователей сопротивления, Ом | от 100 до 140 |
| Пределы допускаемой приведенной погрешности к верхнему пределу диапазона измерений, % | ±0,1 |
| Модуль IDC32 для измерения сигналов от источников постоянного тока и напряжения | |
| Число каналов | 32 |
| Диапазоны измерений сигналов от источников постоянного электрического тока, мА | от 0 до 5 от 0 до 20 |
| Диапазоны измерений сигналов от источников постоянного электрического напряжения, мВ | от 0 до 20 от 0 до 2000 |
| Пределы допускаемой приведенной погрешности к верхнему пределу диапазона измерений, % | ±0,1 |
| Модуль RDC16 для измерения сигналов от термопар, термометров сопротивления, источников тока и напряжения | |
| Число каналов | 16 |
| Диапазон изменений сигналов от источников постоянного электрического тока, мА | от 0 до 20 |
| Пределы допускаемой приведенной погрешности к верхнему пределу измерений сигналов от источников постоянного электрического тока, % | ±0,025 |
| Диапазон изменений сигналов от источников постоянного напряжения, термопар, мВ | от 0 до 20 от 0 до 2500 |
| Пределы допускаемой приведенной погрешности к верхнему пределу диапазона измерений сигналов от источников постоянного напряжения, термопар, % | ±0,05 ±0,025 |
| Диапазон измерений сопротивления термопреобразователей сопротивления, (трех- и четырехпроводная схема соединения), Ом | от 100 до 140 |
| Пределы допускаемой приведенной погрешности к верхнему пределу диапазона измерений, % | ±0,1 |
| Модуль DAC32 для цифро-аналогового преобразования сигналов | |
| Число каналов | 32 |
| Диапазон воспроизведения выходного напряжения, В | от -10 до +10 |
| Разрядность преобразования, бит | 16 |
| Время преобразования, не более, мкс | 20 |
| Пределы допускаемой приведенной погрешности к верхнему пределу диапазона воспроизведения, % | ±0,25 |
| Модуль ENC8 - индикатор сигналов фотоэлектронных датчиков угловых перемещений типа ЛИР | |
| Число каналов | 8 |
| Наименование характеристики | Значение |
| Количество двоичных разрядов | 32 |
| Напряжение питания датчиков, В | 5 |
| Модуль PHDC12 - индикатор сигналов сельсин-датчиков | |
| Число каналов | 12 |
| Диапазон входных напряжений, В | от 0,5 до 1 |
| Диапазон рабочих частот сигналов, Гц | от 300 до 500 |
| Модуль DIO32 для формирования дискретных управляющих сигналов ввода и вывода | |
| Количество каналов дискретного ввода | 16 |
| Количество каналов дискретного вывода | 16 |
| Модуль МУШД для управления шаговыми двигателями | |
| Количество подключаемых шаговых двигателей | 2 |
| Количество фаз двигателя | 4 |
| Напряжение питания двигателей, не более, В | 40 |
| Ток в фазу, не более, А | 5 |
| Частота переключения, Гц | 50 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Длина измерительных линий от датчиков до ИВК М2М, не более, м | 100 |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 220±22 |
| - частота переменного тока, Гц | 50±1 |
| Потребляемая мощность, не более, В-А | 250 |
| Г абаритные размеры, мм, не более | |
| - ширина | 480 |
| - высота | 300 |
| - длина | 340 |
| Масса, кг | 16,5 |
| Средний срок службы, лет | 10 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | от +15 до +35 |
| - относительная влажность воздуха, % | от 30 до 80 |
| - атмосферное давление, кПа | от 84 до 106 |
наносится на титульные листы эксплуатационной документации типографским способом.
| Таблица 4 - Комплектность | ИВК М2М | |
| Наименование | Обозначение | Количество |
| Крейт | Крейт аппаратуры VME 6U с вентиляционной панелью | 1 шт. |
| Процессорный модуль | VP9 Pentium ®MPC/AT на шине VME | 1 шт. |
| Модуль | ADC6 | не более 16 шт. в соответствии с заказом |
| Модуль | ADC УНЧ | не более 16 шт. в соответствии с заказом |
| Модуль | ADC УПТ | не более 16 шт. в соответствии с заказом |
| Модуль | ADC64 | не более 16 шт. в соответствии с заказом |
| Модуль | ADC32 | не более 16 шт. в соответствии с заказом |
| Модуль | FDC16 | не более 16 шт. в соответствии с заказом |
| Модуль | RDC32 | не более 16 шт. в соответствии с заказом |
| Модуль | IDC32 | не более 16 шт. в соответствии с заказом |
| Модуль | RDC16 | не более 16 шт. в соответствии с заказом |
| Модуль | DAC32 | не более 16 шт. в соответствии с заказом |
| Модуль | ENC8 | не более 1 шт. в соответствие с заказом. |
| Модуль | PHDC12 | не более 1 шт. в соответствие с заказом. |
| Модуль | DIO32 | не более 1 шт. в соответствие с заказом. |
| Модуль | МУШД | не более 6 шт. в соответствие с заказом. |
| Руководство по эксплуатации комплекса ИВК М2М | САШМ.466945.00 РЭ | 1 шт. |
| Формуляр | САШМ.466945.00 ФО | 1 шт. |
| Методика поверки. Приложение к руководству по эксплуатации | МП 3.34.002-2017 | 1 шт. |
| Программное обеспечение (пакет тестовых программ комплекса) | «М2m Test» | 1 шт. на электронном носителе, в соответствии с заказом |
осуществляется по документу МП 3.34.002-2017 «Комплекс измерительно-вычислительный специализированный ИВК М2М. Методика поверки», утверждённому ГЦИ СИ ФГУП «ЦАГИ» 17.11.2017 г.
Основные средства поверки:
- калибратор К148, рег. № 41772-09;
- тензокалибратор К3607, рег. № 35963-07;
- калибратор Fluke 9100E, рег. № 25985-09;
- мера электрического сопротивления Р3026-2, рег. № 8478-81;
- генератор сигналов низкочастотный прецизионный ГЗ-110, рег. № 5460-76;
- вольтметр универсальный В7-78/1, рег. № 52147-12.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 22261-94 Средства измерения электрических и магнитных величин. Общие технические условия
САШМ.466945.000 ТУ «Комплекс измерительно-вычислительный специализированный ИВК М2М». Технические условия
