| Номер в госреестре | 73426-18 |
| Наименование СИ | Датчики скорости и направления ветра ультразвуковые |
| Обозначение типа СИ | t035 Winson |
| Изготовитель | "Siap+Micros s.r.l.", Италия |
| Год регистрации | 2018 |
| Срок свидетельства | 04.12.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики скорости и направления ветра ультразвуковые t035 Winson (далее - датчики) предназначены для автоматических измерений скорости и направления воздушного потока.
Принцип действия датчиков основан на измерении времени прохождения ультразвукового сигнала между парами первичных преобразователей.
Конструктивно датчики представляют собой цилиндр, в полости корпуса которого расположены три пары первичных преобразователей. Внутри корпуса расположены: микропроцессор, элементы автоматики, нагревательные элементы.
В процессе измерений датчиками фиксируются изменения времени прохождения ультразвуковых сигналов, вызванные воздействием воздушного потока, измеряемые в обоих направлениях для каждой пары первичных преобразователей. Используя измеренные значения, микропроцессор датчиков по алгоритмам «SIAP+Micros» рассчитывает скорость и направление воздушного потока. При расчете скорости и направления воздушного потока алгоритмом учитывается влияние внешних влияющих факторов.
Корпус датчиков изготовлен из устойчивого к воздействию окружающей среды пластика. Для работы в неблагоприятных климатических условиях (при повышенной влажности воздуха, низких температурах воздуха) датчики оборудованы системой обогрева корпуса, для этого в датчике расположены нагревательные элементы. Работа системы обогрева может быть сконфигурирована с помощью программного обеспечения.
Датчики работают непрерывно, сообщения о проведенных измерениях передаются через определенные временные интервалы или по запросу. Для обмена информацией датчики имеют последовательный интерфейс RS-485, RS-232.

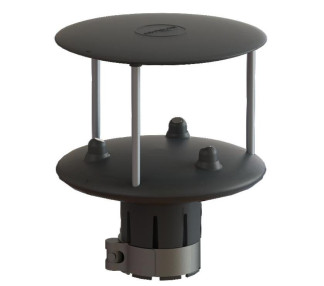

Общий вид датчиков представлен на рисунке 1.
Схема пломбирования датчиков от несанкционированного доступа представлена на рисунке 2.
Датчики имеют встроенное программное обеспечение (далее по тексту - ПО), Встроенное ПО представляет собой микропрограмму, которая обеспечивает получение, обработку результатов измерений, обеспечение связи с внешними устройствами, управление работой датчиков.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 1 — Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | «SW» |
| Номер версии (идентификационный номер) ПО, не ниже | 1.9 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений скорости воздушного потока, м/с | от 0,2 до 75 |
| Пределы допускаемой абсолютной погрешности измерений скорости воздушного потока, м/с - в диапазоне измерений от 0,2 до 10 м/с включ., - в диапазоне измерений св. 10 до 35 м/с включ., - в диапазоне измерений св. 35 до 75 м/с | ±0,2 ±(0,02^Уизм)* ±(0,03 •Уизм)* |
| Диапазон измерений направления воздушного потока, градус | от 0 до 360 |
| Пределы допускаемой абсолютной погрешности измерени й направления воздушного потока, градус | ±2 |
| *Уизм - измеренная скорость воздушного потока, м/с | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания от сети постоянного тока, В | от 9 до 24 |
| Потребляемая мощность, ВА, не более | 12 |
| Степень защиты от внешних воздействий по ГОСТ 14254-2015 | IP 66 |
| Интерфейсы связи | RS232, RS485 |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 10000 |
| Габаритные размеры, мм, не более -высота -диаметр | 190 160 |
| Масса, кг, не более | 0,62 |
| Условия эксплуатации: - температура окружающей среды, °С - влажность воздуха, % - атмосферное давление, гПа | от -50 до +70 от 0 до 100 от 600 до 1100 |
наносится в виде наклейки на корпус датчика и типографским способом на руководство по эксплуатации.
Таблица 4 — Комплектность датчиков
| Наименование | Обозначение | Кол-во |
| Датчики скорости и направления ветра ультразвуковые | t035 Winson | 1 шт. |
| Паспорт | - | 1 экз. |
| Методика поверки | МП 2551-0204-2018 | 1 экз. |
осуществляется по документу МП 2551-0204-2018 «ГСИ. Датчики скорости и направления ветра ультразвуковые t035 Winson. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И.Менделеева» 10.07.2018 года.
Основные средства поверки:
Рабочий эталон 1-го разряда (аэродинамическая измерительная установка), диапазон измерений от 0,2 м/с до 75 м/с, по ГОСТ Р 8.886-2015 ГСИ. Государственная поверочная схема для средств измерений скорости воздушного потока.
Лимб из состава комплекса поверочного портативного КПП-4, диапазон измерений от 0 до 360°, пределы допускаемой абсолютной погрешности ±1°, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 68664-17.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 8.886-2015 ГСИ. Государственная поверочная схема для средств измерений скорости воздушного потока
ГОСТ 8.016-81 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений плоского угла
Техническая документация изготовителя
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 06.12.2024 |
