| Номер в госреестре | 73430-18 |
| Наименование СИ | Системы измерительные оптические |
| Обозначение типа СИ | AICON TubeInspect |
| Изготовитель | "AICON 3D Systems GmbH", Германия |
| Год регистрации | 2018 |
| Срок свидетельства | 04.12.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы измерительные оптические AICON Tubelnspect (далее - системы) предназначены для измерения диаметров изогнутых трубопроводов бесконтактным методом.
Принцип действия систем основан на использовании метода фотограмметрии: получении цифровых видеоизображений на микросхеме в камерах, передаче их в компьютер и обработке с помощью специальных алгоритмов.
Системы выпускаются в двух модификациях: TubeInspect P8 и TubeInspect P16, отличающихся между собой: диапазонами измерений, количеством камер и точностными характери стиками.
Принцип измерений основан на описании измеряемого объекта как трехмерной ломаной линии, где теоретические точки изгиба, определяемые пересечением двух смежных прямых линий, образуют ломаную линию между начальными и конечными точками детали, расстояние между двумя последовательными точками изгиба, угол между двумя последовательными прямыми элементами и угол вращения - это элементы изгиба. При измерении детали сначала отбираются изображения всех камер, затем на отдельных изображениях автоматически находится контур детали. Внутри найденного контура детали извлекаются прямые сегменты и дуги. Когда точка изгиба найдена, как минимум, на двух изображениях, трехмерные координаты X, Y и Z этой теоретической точки изгиба определяются путем пересечения лучей формируемого изображения. В качестве результата измерений для каждой определяемой точки изгиба служат найденные координаты, по которым вычисляются все искомые элементы.
Опломбирование корпуса систем от несанкционированного доступа не предусмотрено.

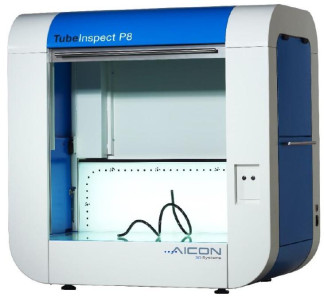

а) TubeInspect P8 б) TubeInspect P16
Рисунок 1 - Общий вид систем
ПО TubeInspect - программное обеспечение для обработки изображений, полученных с камер системы.
ПО BendingStudio - это программное обеспечение для анализа и последующего построения модели трубопровода.
Идентификационные данные программного обеспечения представлены в таблице 1.
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | Tubelnspect | BendingStudio |
| Номер версии (идентификационный номер) ПО | не ниже v 4.0 | не ниже v 1х |
| Цифровой идентификатор ПО | - | |
Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.
Уровень защиты программного обеспечения оценивается как «высокий» по Р 50.2.077-2014.
Метрологические и технические характеристики систем представлены в таблицах 2 и 3.
Таблица 2 - Основные метрологические характеристики систем
| Наименование характеристики | Модель системы | |
| TubeInspect P8 | TubeInspect P16 | |
| Диапазон измерений координат точек перегиба трубопроводов, мм по оси X по оси Y по оси Z | от 0 до 1000 от 0 до 580 от 0 до 400 | от 0 до 2600 от 0 до 1250 от 0 до 700 |
| Допускаемое среднее квадратическое отклонение координат точек перегиба трубопроводов, мм | 0,1 | 0,15 |
Таблица 3 - Основные технические характеристики систем
| Наименование характеристики | Модель системы | |
| TubeInspect P8 | TubeInspect P16 | |
| Диапазон измеряемых диаметров трубопроводов, мм | от 1 до 125 | от 3 до 200 |
| Количество камер | 8 | 16 |
| Рабочая область значений температур, °С | от +5 до +40 | |
| Нормальная область значений температур, °С | от +18 до +22 | |
| Относительная влажность воздуха, %, без конденсата, | 90 | |
| не более | ||
| Параметры электрического питания: | ||
| напряжение, В | 220±22 | |
| частота, Гц | 50 | |
| Г абаритные размеры, мм, не более | ||
| - длина | 1140 | 2980 |
| - ширина | 746 | 1640 |
| - высота | 1140 | 2300 |
| Масса, кг, не более | 240 | 1200 |
наносится на титульный лист руководства по эксплуатации типографским способом, а также на корпус машины методом наклейки.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Система измерительная оптическая AICON TubeInspect | TubeInspect P8 или TubeInspect P16 | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП № 203-35-2018 | 1 экз. |
осуществляется по документу МП № 203-35-2018 «Системы измерительные оптические AICON Tubelnspect. Методика поверки», утвержденому ФГУП «ВНИИМС» 27 июля 2018 г.
Основное средство поверки:
Мера Master-Tube для поверки систем измерительных оптических AICON TubeInspect рег. № 52947-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация фирмы - изготовителя
| Зарегистрировано поверок | 11 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
