Дозаторы пипеточные Pipetman L, 73433-18

Дозаторы пипеточные Pipetman L (далее - дозаторы) предназначены для дозирования жидкостей в диапазоне объемов от 0,2 мкл до 10 мл.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	73433-18
Наименование СИ	Дозаторы пипеточные
Обозначение типа СИ	Pipetman L
Изготовитель	"Gilson SAS", Франция
Год регистрации	2018
Срок свидетельства	04.12.2024
МПИ (интервал между поверками)	1 год
Стоимость поверки	Узнать стоимость
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Принцип действия дозаторов основан на создании в съемном наконечнике, надеваемом на корпус дозатора, попеременно разрежения или избыточного давления. В результате в наконечник набирается или сливается из него дозируемая жидкость. Разрежение или избыточное давление создаются при перемещении герметично уплотненного поршня в корпусе дозатора.

Перемещение поршня регулируется в пределах диапазона дозирования с помощью регулировочного барабана. Установленное значение объема дозы отображается на счетчике, встроенном в ручку дозатора.

Дозаторы пипеточные Pipetman L выпускаются двух типов: одноканальные и многоканальные. Дозаторы одноканальные переменного объема выпускаются в 8 модификациях; дозаторы одноканальные фиксированного объема - в 18 модификациях; дозаторы многоканальные (8-канальные и 12-канальные) - в 8 модификациях. Дозаторы отличаются диапазонами дозирования, вариантами исполнения корпуса, количеством каналов.

Дозаторы имеют сбрасыватель наконечников, который приводится в действие с помощью отдельной кнопки, находящейся на ручке дозатора.

Общий вид дозаторов приведён на рисунке 1.

Пломбировка дозаторов не предусмотрена.

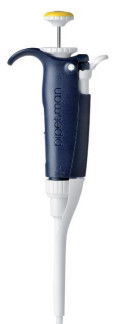

а) одноканальные дозаторы б) многоканальные дозаторы

Рисунок 1 - Общий вид дозаторов

Таблица 1 - Мет	дологические ха	рактеристики
		Пределы допускаемого
Наименование исполнения дозаторов	Объем дозирования, мкл	отклонения среднеарифметического значения фактического объема от номинального, мкл	Предел допускаемого среднего квадратического отклонения фактического объема дозы, мкл
1	2	3	4
Одноканальные с переменным объемом
	0,2	±0,024	0,012
P2L	1	±0,027	0,013
	2	±0,030	0,014
	1	±0,025	0,012
P10L	5	±0,075	0,030
	10	±0,100	0,040
	2	±0,10	0,03
P20L	10	±0,10	0,05
	20	±0,20	0,06
	10	±0,35	0,10
P100L	50	±0,40	0,12
	100	±0,80	0,15
	20	±0,50	0,20
P200L	100	±0,80	0,25
	200	±1,60	0,30
	100	±3	0,6
P1000L	500	±4	1,0
	1000	±8	1,5
	500	±12	3
P5000L	2500	±15	5
	5000	±30	8
	1000	±30	6
P10mlL	5000	±40	10
	10000	±60	16
Одноканальные с фиксированным объемом
F1L	1	±0,02	0,015
F2L	2	±0,05	0,02
F5L	5	±0,05	0,025
F10L	10	±0,06	0,03
F20L	20	±0,1	0,05
F25L	25	±0,2	0,07
F50L	50	±0,35	0,12
F100L	100	±0,55	0,15

1	2	3	4
F200L	200	±1,2	0,3
F250L	250	±1,5	0,75
F300L	300	±2,4	0,5
F400L	400	±2,4	0,8
F500L	500	±3	0,8
F750L	750	±4	1,0
F1000L	1000	±5	1,3
F1250L	1250	±6	1,5
F1500L	1500	±7	2,1
F5000L	5000	±20	7
	Многоканальные с переменным объемом
L8x10	1	±0,08	0,05
L12x10	5	±0,2	0,1
L12x10	10	±0,2	0,1
L8x20	2	±0,1	0,08
L12x20	10	±0,2	0,1
L12x20	20	±0,4	0,15
L8x200	20	±0,5	0,25
L12x200	100	±1	0,4
L12x200	200	±2	0,5
L8x300	30	±1	0,35
L8x300	150	±1,5	0,6
L12x300	150	±1,5	0,6
L12x300	300	±3	1

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Г абаритные размеры одноканальных дозаторов, мм, не более:
- высота	45
- ширина	75
- длина	275
Г абаритные размеры 8-канальных дозаторов, мм, не более:
- высота	35
- ширина	95
- длина	265
Габаритные размеры 12-канальных дозаторов, мм, не более:
- высота	35
- ширина	135
- длина	265
Масса, кг, не более:
- одноканальные дозаторы	0,150
- 8-канальные дозаторы	0,220
- 12-канальные дозаторы	0,275

Наименование характеристики

Значение

Условия эксплуатации:

- температура окружающей среды, °С

- относительная влажность, %, не более

- атмосферное давление, кПа

от +15 до +25 80

от 84,0 до 106,7

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации методом компьютерной графики. Комплектность средства измерений

Таблица 3 - Комплектность дозатора

Наименование	Обозначение	Количество
Дозаторы пипеточные Pipetman L	-	1 шт. (в соответствии с заказом)
Наконечники Gilson DIAMOND TIPS	-	опция
Руководство по эксплуатации	-	1 экз.
Методика поверки	МП-680-0218-2018	1 экз.

Поверка

осуществляется по документу МП-680-0218-2018 «Инструкция. Дозаторы пипеточные Pipetman L. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 28 мая 2018 г.

Основные средства поверки:

- весы лабораторные специального класса точности по ГОСТ OIML R 76-1-2011;

- вода дистиллированная по ГОСТ 6709-72;

- стаканчик СВ по ГОСТ 25336-82;

- термометр ртутный стеклянный лабораторный ТЛ-4 с диапазоном измерений от 0 до плюс 55 °С, ц.д. 0,1 °С, предел допускаемой абсолютной погрешности ±0,2 °С (регистрационный номер в Федеральном информационно фонде 303-91).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых дозаторов с требуемой точностью.

Знак поверки представляет собой наклейку и наносится на свидетельство о поверке методом наклеивания.
