Государственный реестр средств измерений

Тепловычислители ТВЛ-3, 73435-18

73435-18
Тепловычислители ТВЛ-3 (далее - ТВЛ-3) предназначены для измерения выходных сигналов первичных преобразователей расхода, температуры и давления и расчета, по результатам измерений, параметров теплоносителя и тепловой энергии.
Карточка СИ
Номер в госреестре 73435-18
Наименование СИ Тепловычислители
Обозначение типа СИ ТВЛ-3
Изготовитель ООО Производственное Предприятие "Новация", г. Йошкар-Ола
Год регистрации 2018
Срок свидетельства 04.12.2024
МПИ (интервал между поверками) 4 года
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Тепловычислители ТВЛ-3 (далее - ТВЛ-3) предназначены для измерения выходных сигналов первичных преобразователей расхода, температуры и давления и расчета, по результатам измерений, параметров теплоносителя и тепловой энергии.

Описание

Принцип работы ТВЛ-3 основан на непосредственном преобразовании сигналов от первичных преобразователей расхода, температуры и давления, пропорциональных измеряемой величине, в значения параметров теплоносителя и последующем расчете по известным уравнениям, массы, объема теплоносителя и тепловой энергии.

Состав тепловычислителей зависит от выбранной схемы учета, согласно которой формируют состав измерительных блоков для сбора информации с первичных преобразователей и ввода данных в ТВЛ-3.

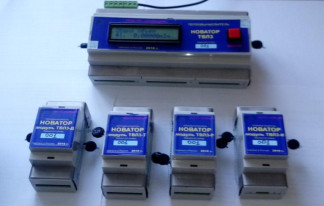

Тепловычислитель состоит из: блока тепловычислителя ТВЛ-3;

модулей аналого-цифровых преобразователей (далее - модули): температуры ТВЛ-3-Т; расхода ТВЛ-3-Р; давления ТВЛ-3-Д;

преобразователь интерфейса ТВЛ-3-И для импульсных расходомеров.

Первичные измерительные преобразователи подключаются к соответствующим измерительным каналам ТВЛ-3 через модули, которые обеспечивают преобразование входного аналогового сигнала и импульсного сигнала в цифровое значение измеряемого параметра:

-    объема (расхода);

-    температуры и разности температур (первичные измерительные преобразователи соответствуют номинальной статической характеристики (НСХ) Pt1000;

- давления с унифицированным выходным сигналом постоянного тока (4-20) мА по ГОСТ 26.011-80.

ТВЛ-3 выпускаются в двух исполнениях: ТВЛ-3-1 и ТВЛ-3-2. Отличительные особенности исполнений ТВЛ-3 приведены в таблице 1.

Таблица 1 - Особенности исполнений ТВЛ-3

Исполне-

Максимальное

Максимальное

Максимальное

Максимальное

ние

количество

количество

количество

количество

модулей ТВЛ-3-И,

модулей ТВЛ-3-Т,

модулей ТВЛ-3-Р,

модулей ТВЛ-3-Д,

/количество

/ количество

/количество

/количество

каналов для

каналов для

каналов для

каналов для

подключения

подключения

подключения

подключения

первичных

первичных

первичных

первичных

преобразователей,

преобразователей,

преобразователей,

преобразователей,

ТВЛ-3-1

-

6/12

4/12

4/12

ТВЛ-3-2

4/12

6/12

-

4/12

ТВЛ-3 регистрируют в электронном архиве часовые, суточные и месячные параметры: массу (объем), температуру, давление, тепловую энергию, нештатные ситуации (далее НС) по каждому измерительному каналу, дату, время суток, время штатной и нештатной работы.

Программное обеспечение

Тепловычислители имеют встроенное программное обеспечение (ПО).

Алгоритм ПО обеспечивает:

-    прием и обработку входных цифровых сигналов от модулей расхода, температуры и давления, их пересчет в физические величины, вычисление массы теплоносителя и тепловой энергии и сохранение их в энергонезависимой памяти.

-    вычисление плотности и энтальпия воды по определенным (либо договорным) температуре и давлению, тепловой энергии и массы теплоносителя осуществляется по алгоритмам и в соответствии с рекомендациями МИ 2412-97 «Водяные системы теплоснабжения. Уравнения измерений тепловой энергии и количества теплоносителя».

Система диагностики, реализованная в алгоритме ПО, позволяет определять отказ первичного преобразователя или модуля аналогово-цифрового преобразователя по выходу измеренного значения величины за пределы диапазона или тесту линии связи.

Под управлением ПО результаты вычислений параметров, результаты диагностики, настроечные параметры вычислителя сохраняются в энергонезависимой памяти, выводятся на ЖКИ, передаются через интерфейсы на внешние устройства.

Изменения настроечных параметров, влияющих на метрологические характеристики, регистрируются в фискальной памяти.

Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - «Высокий».

Таблица 2 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение для исполнения

ТВЛ-3-1

ТВЛ-3-2

Наименование ПО

ESTC1

ESTC2

Номер версии ПО

2.1XX

2.2XX

Цифровой идентификатор ПО

AEFD

98FF

XX - идентификатор метрологически незначимой части ПО, представленной одной или двумя цифрами от 0 до 9.

Таблица 3 - Метрологические характеристики тепловычислителя

Наименование характеристики

Значение

Диапазон измерений сигналов постоянного тока, соответствующих давлению, мА

от 4 до 20

Диапазон измерений сигналов сопротивления, соответствующих температуре, Ом

от 960 до 1600

Диапазон измерений частоты импульсных сигналов, соответствующих расходу, Гц

от 0,01 до 1000

Диапазон показаний температуры, °С

от -10 до +155

Диапазон показаний давления, МПа

от 0 до 2,5

Диапазон показаний разности температур, °С

от 0 до 155

Диапазон показаний объемного расхода, м3/ч

от 0 до 99999

Диапазон показаний тепловой энергии, ГДж

от 0 до 999999999

Диапазон показаний объема (массы), м3(т)

от 0 до 999999999

Наименьшая разница температур Д^, °С

5

Пределы допускаемой относительной погрешности измерения частоты импульсных сигналов, соответствующих расходу, %

±0,01

Пределы допускаемой абсолютной погрешности измерения сигналов сопротивления, соответствующих температуре, °С

±(0,3+0,005 |T|)

Пределы допускаемой приведенной погрешности измерения сигналов сопротивления (приведенные к верхнему пределу измерений), соответствующей разности температур, %

±0,5

Пределы допускаемой приведенной погрешности измерения сигналов тока (приведенные к диапазону измерений), соответствующих давлению, %

±0,5

Пределы допускаемой относительной погрешности измерительного канала тепловой энергии (при 5<At<155 °С), %

±1,5

Пределы допускаемой относительной погрешности измерения расхода, %

±1

Ход часов, с/сут

±5

Таблица 4 - Технические характеристики тепловычислителя

Наименование характеристики

Значение

Максимальное рабочее давление, МПа

2,5

Количество обсуживаемых трубопроводов, шт., не более

2

Срок службы, лет

12

Средняя наработка на отказ, ч, не менее

55000

Габаритные размеры, мм Блока тепловычислителя ТВЛ-3:

длина

160

высота

58

ширина

92

Модулей АЦП: ТВЛ-3-Т, ТВЛ-3-Р, ТВЛ-3-Д и ТВЛ-3-И

длина

92

высота

38

ширина

58

Масса, г, не более:

Блока тепловычислителя ТВЛ-3

290

Модулей АЦП:

ТВЛ-3-Т

80

ТВЛ-3-Р

80

ТВЛ-3-Д

70

ТВЛ-3-И

80

Электропитание тепловычислителя от внешнего источника

постоянного напряжения, В (А)

15(2)

Степень защиты по ШСТ14254-2015 (IEC 60529:2013)

IP54

У словия эксплуатации

температура окружающего воздуха, °С

от -10 до +50

относительная влажность, %, при 25 °С и более низких

температурах:

95

атмосферное давление:

от 84 до 106,7 кПа.

Знак утверждения типа

наносится типографским способом на верхнюю часть титульного листа документов: НОВА.421413.001 РЭ «Тепловычислитель ТВЛ-3». Руководство по эксплуатации»; НОВА.421413.001 ПС «Тепловычислитель ТВЛ-3». Паспорт».

Комплектность

Таблица 5 - Комплектность средства измерений

Наименование

Обозначение

Количество

Тепловычислитель Исполнение 1

ТВЛ-3-1

1

Модуль аналого-цифрового преобразования температуры

ТВЛ-3-Т

По заказу

Модуль аналого-цифрового преобразования расхода

ТВЛ-3-Р

По заказу

Модуль аналого-цифрового преобразования давления

ТВЛ-3-Д

По заказу

Внешний источник постоянного напряжения, 15 В, 2 А

-

1

Руководство по эксплуатации

НОВА.421413.001 РЭ

1

Паспорт

НОВА.421413.001 ПС

1

Тепловычислитель Исполнение 2

ТВЛ-3-2

1

Модуль аналого-цифрового преобразования температуры

ТВЛ-3-Т

По заказу

Модуль аналого-цифрового преобразования давления

ТВЛ-3-Д

По заказу

Модуль преобразователя интерфейса для расходомеров с импульсным выходом

ТВЛ-3-И

По заказу

Руководство по эксплуатации

НОВА.421413.001 РЭ

1

Паспорт

НОВА.421413.001 ПС

1

Поверка

осуществляется по документу НОВА.421413.001 РЭ «Тепловычислитель «ТВЛ-3». Руководство по эксплуатации (раздел 13 «Методика поверки»), утвержденному ФБУ «Марийский ЦСМ» 23.08.2018 г.

Основные средства поверки:

-    калибратор электрических сигналов СА 71 (регистрационный номер в Федеральном информационном фонде 53468-13);

-    генератор сигналов низкочастотный прецизионный Г3-122, (регистрационный номер в Федеральном информационном фонде 10237-85);

-    магазин сопротивлений Р4831 (регистрационный номер в Федеральном информационном фонде 48930-12).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого прибора с требуемой точностью.

Знак поверки наносится на паспорт счетчика и/или свидетельство о поверке и на пломбы согласно рис.1.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 51649-2014 Теплосчетчики для водяных систем теплоснабжения. Общие технические условия

ТУ 26.51.45-002-91265721-2018 Тепловычислители ТВЛ-3. Технические условия
