Микроомметры ТС-2-20 (далее - омметры) предназначены для измерений электрического сопротивления постоянному току и температуры неагрессивных газовых сред.
Карточка СИ
Номер в госреестре 73438-18
Наименование СИ Микроомметры
Обозначение типа СИ ТС-2-20
Изготовитель Акционерное общество "Научно-исследовательский институт электронно-механических приборов" (АО "НИИЭМП"), г. Пенза
Год регистрации 2018
Срок свидетельства 04.12.2024
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Микроомметры ТС-2-20 (далее - омметры) предназначены для измерений электрического сопротивления постоянному току и температуры неагрессивных газовых сред.

Описание

Принцип работы омметров в режиме измерения сопротивления основан на измерении падения напряжения от протекания через контролируемый объект постоянного измерительного тока методом амперметра-вольтметра.

Измерение осуществляется по четырехпроводной схеме.

Принцип работы омметров в режиме измерения температуры основан на измерении сопротивления термометра сопротивления и определении значения температуры по заданной функции преобразования термометра сопротивления.

Конструкция омметров представляет собой корпус из изоляционного материала, на лицевой панели которого расположены кнопки для управления диапазоном измерений и клеммы для подключения объекта измерений. Для отображения результатов измерений в омметрах предусмотрен жидкокристаллический экран с буквенно-цифровой индикацией. Корпус омметров имеет подвижную ручку для переноски.

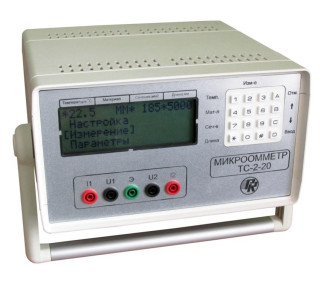

Внешний вид омметров и место пломбирования от несанкционированного доступа приведены на рисунке 1.

Программное обеспечение

Программное обеспечение (далее - ПО) омметров встроенное. ПО предназначено для управления работой омметров в целом, обработки измерительной информации и вывода её на экран.

Всё ПО является метрологически значимым. Идентификационные данные метрологически значимого ПО указаны в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные ПО

Значение

Идентификационное наименование ПО

TS-2-20 ver2.hex

Номер версии (идентификационный номер) ПО

не ниже 2

Защита программного обеспечения и измерительной информации от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.

Технические характеристики

Метрологические и технические характеристики представлены в таблицах 2 и 3.

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Пределы измерений сопротивлений (единица младшего разряда, емр), Ом

10-4 (10-9) 10'3 (10-8) 10-2 (10-7) 10-1 (10-6) 1 (10-5)

Измерительный ток, А, не более на пределах измерений, Ом 10-4 10-3 10-2 10-1 1

20

20

2

0,2

0,02

Пределы допускаемой основной относительной погрешности, % на пределах измерений, Ом

10-4

10-3; 10-2; 10-1; 1

± 0,15+0,005-10 ±( °,°5 + 0,005 {R -1))

Диапазон измерений температуры, °С

от 0 до +50

Пределы допускаемой основной абсолютной погрешности измерений температуры, °С (без учёта погрешности датчика температуры)

±0,25

Пределы допускаемой дополнительной погрешности измерений электрического сопротивления и температуры, вызванной отклонением температуры окружающего воздуха от нормальной, до любой в пределах диапазона рабочих температур, в долях от основной

1

Пределы допускаемой дополнительной погрешности измерений, вызванной изменением напряжения питания на ±10 % от номинального значения, в долях от основной

1

Примечание: Дп - предельное значение установленного диапазона измерений; Rx- измеренное значение электрического сопротивления.

Наименование характеристики

Значение

Потребляемая мощность, В A, не более

150

Изоляция омметров в нормальных условиях применения выдерживает в течение 1 мин без пробоя и перекрытия изоляции действие испытательного напряжения переменного тока

частотой 50 Гц и действующим значением 1,5 кВ

Сопротивление изоляции в нормальных условиях применения, МОм, не менее

20

Сопротивление защитного заземления, Ом, не более

0,1

Время измерений, с, не более

10

Габаритные размеры (длинахширинахвысота), мм, не более

300x270x200

Масса, кг, не более

5

Нормальные условия:

-    температура окружающего воздуха, °С

-    относительная влажность окружающего воздуха при температуре +25 °С, %

-    атмосферное давление, кПа

-    напряжение питающей сети переменного тока, В

-    частота питающей сети, Гц

от +15 до +25 до 80

от 84 до 106 от 215,6 до 224,4 от 49,5 до 50,5

Рабочие условия эксплуатации:

-    температура окружающего воздуха, °С

-    относительная влажность окружающего воздуха при температуре +25 °С, %

-    атмосферное давление, кПа

-    напряжение питающей сети переменного тока, В

-    частота питающей сети, Гц

от +5 до +40 до 80

от 84 до 106,7 от 198 до 242 от 49,5 до 50,5

Знак утверждения типа

наносится фотохимическим или печатным способом на маркировочную планку, установленную на боковой стороне корпуса омметров и печатным способом в центре титульного листа руководства по эксплуатации.

Комплектность

Комплект поставки приведен в таблице 4.

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество, шт.

Микроомметр ТС-2-20

РУКЮ.411212.076

1

Кабель сетевой.

-

1

Кабель измерительный

РУКЮ.685641.020

1

Руководство по эксплуатации

РУКЮ.411212.076 РЭ

1

Ящик упаковочный

-

1

Кабель для поверки канала температуры

РУКЮ 685692.006

1

Платиновый термометр сопротивления (с номинальной статической характеристикой 100П) с соединительным кабелем

РУКЮ 421261.001

1

(по дополнительному требованию заказчика)

Поверка

осуществляется по документу РУКЮ.411212.076 РЭ «Микроомметр ТС-2-20. Руководство по эксплуатации», в части раздела 10 «Поверка», утвержденному ФБУ «Пензенский ЦСМ» 23 июля 2018 г.

Основные средства поверки:

-    катушка электрического сопротивления измерительная Р321. Номинальное значение сопротивления - 100 Ом, класс точности - 0,01 (регистрационный номер 1162-58 в Федеральном информационном фонде);

-    катушка электрического сопротивления измерительная Р321. Номинальное значение сопротивления - 10 Ом, класс точности - 0,01 (регистрационный номер 1162-58 в Федеральном информационном фонде);

-    катушка электрического сопротивления измерительная Р321. Номинальное значение сопротивления - 1 Ом, класс точности - 0,01 (регистрационный номер 1162-58 в Федеральном информационном фонде);

-    катушка электрического сопротивления измерительная Р321. Номинальное значение сопротивления - 0,1 Ом, класс точности - 0,01 (регистрационный номер 1162-58 в Федеральном информационном фонде);

-    катушка электрического сопротивления измерительная Р310. Номинальное значение сопротивления - 0,01 Ом, класс точности - 0,01 (регистрационный номер 1162-58 в Федеральном информационном фонде);

-    катушка электрического сопротивления измерительная Р310. Номинальное значение сопротивления - 0,001 Ом, класс точности - 0,01 (регистрационный номер 1162-58 в Федеральном информационном фонде);

-    катушка электрического сопротивления измерительная Р323. Номинальное значение сопротивления - 0,0001 Ом, класс точности - 0,05 (регистрационный номер 1683-62 в Федеральном информационном фонде);

-    мера электрическая сопротивления многозначная типа Р3026-1 (регистрационный номер 8478-91 в Федеральном информационном фонде);

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого средства измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационной документации.

Нормативные документы, устанавливающие требования к микроомметрам ТС-2-20

Приказ Росстандарта №146 от 15.02.2016 г. «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления»
