| Номер в госреестре | 73444-18 |
| Наименование СИ | Калибраторы тахометров портативные |
| Обозначение типа СИ | КТП-2 |
| Изготовитель | ООО "НПФ "ЭМ-ТУРБО", г. Санкт-Петербург |
| Год регистрации | 2018 |
| Срок свидетельства | 04.12.2024 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Калибраторы тахометров портативные КТП-2 (далее по тексту - калибраторы КТП-2) предназначены для имитации выходного сигнала первичного преобразователя частоты вращения при выполнении операций поверки (калибровки) тахометров цифровых микропроцессорных ТД5 ТУ 4278-004-52131734-02.
Принцип действия калибратора КТП-2 основан на формировании по двум независимым выходным каналам последовательности импульсов прямоугольной формы заданной частоты, эквивалентной числу оборотов в одну минуту виртуального контролируемого вала-индуктора. Рассчитанное значение частоты вращения виртуального вала-индуктора отображается на жидкокристаллическом индикаторе электронного устройства калибратора.
Калибратор КТП-2 состоит из устройства электронного УЭ КТП-2 (далее УЭ), устройства стыковочного УС КТП-2 (далее УС), адаптера универсального АУ КТП-2 (далее АУ), адаптера специального АС КТП-2 (далее АС), блока питания и комплекта кабелей.
УС используется при выполнении операций поверки (калибровки) тахометров с подключенными к ним первичными преобразователями частоты вращения (далее ПЧВ), образующими измерительный канал. УС обеспечивает фиксацию в специальных держателях ПЧВ с наружным диаметром корпуса 20 мм (или 10 мм с использованием переходных цанг) и сообщения воздействия на их чувствительный элемент, эквивалентного воздействию реального вала-индуктора.
Адаптер универсальный АУ КТП-2 и адаптер специальный АС КТП-2 являются вспомогательным оборудованием и используется при выполнении операций поверки (калибровки) калибратора КТП-2.

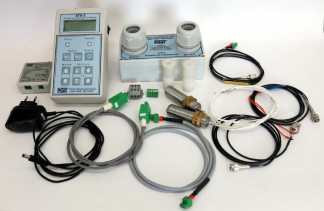

Общий вид калибратора КТП-2 представлен на рисунке 1.
Для защиты от несанкционированного доступа выполнено опломбирование корпусов УЭ, УС и АУ при помощи голографических пломб, закрепленных на линиях разъема верхней и нижней частей корпуса. Схемы пломбировки от несанкционированного доступа представлены на рисунках 2 - 4.
У стройство электронное
Пломба
В калибраторе КТП-2 используется встроенное программное обеспечение (далее - ПО), загружаемое в память при производстве изделия.
В эксплуатации ПО может быть изменено только в сервисных центрах специалистами, прошедшими обучение на заводе-изготовителе и имеющими право на пломбирование изделия.
ПО недоступно для изменения вне заводских условий без использования специального оборудования производителя. Для защиты от несанкционированного доступа к ПО используется пломбирование калибратора КТП-2, механически блокирующее возможность доступа к ячейкам и модулям изделия.
Программное обеспечение калибратора КТП-2 предназначено для:
- задания количества оборотов виртуального вала-индуктора (как функция от заданной частоты выходных сигналов и количества меток) с помощью имеющейся клавиатуры на лицевой панели;
- задания количества меток на виртуальном вале-индукторе с помощью имеющейся клавиатуры на лицевой панели.
Уровень защиты ПО «Высокий» в соответствии с Р 50.2.077- 2014.
Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения калибратора КТП-2
| Идентификационные признаки | Значение |
| Идентиф икационное наименование ПО | КТР-2 |
| Номер версии ПО (идентификационный номер) | v1.0.4 и выше |
| Цифровой идентификатор ПО (контрольная сумма) | 86 58 82 50 ee a6 ac 6e 4c f0 cd 28 98 f9 9f d9 ca c5 7b b6 1) |
| Алгоритм вычисления идентификатора ПО | SHA1 |
| Примечание: 1) - значение контрольной суммы приведено для версии ПО 1.0.4 | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон воспроизведения частоты выходного сигнала, Гц: - без подключённого устройства стыковочного - с подключённым устройством стыковочным | от 1 до 10000 от 1 до 5000 |
| Пределы допускаемой приведенной погрешности воспроизведения частоты выходного сигнала | ±5-10-5 |
| Номинальное значение амплитуды импульсов напряжения переменного тока, В | 15 |
| Пределы допускаемой абсолютной погрешности воспроизведения амплитуды импульсов напряжения переменного тока, В | ±2,5 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Разрешающая способность индикации частоты, Гц | 0,1 |
| Диапазон задаваемого количества меток на виртуальном валу-индукторе, шт. | от 1 до 99 |
| Параметры электропитания: - от сети переменного тока: - напряжение, В - частота, Гц - от встроенного источника постоянного тока (2 аккумуляторные батареи): - напряжение постоянного тока, В | 220+22-33 50±1 1,2 |
| Потребляемая мощность, В-А, не более | 6 |
| Продолжение таблицы 3 | |
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более: | |
| Устройство электронное УЭ КТП-2 | |
| -длина | 180 |
| -ширина | 100 |
| -высота | 40 |
| Устройство стыковочное УС КТП-2 | |
| -длина | 160 |
| -ширина | 80 |
| -высота | 98 |
| Адаптер универсальный АУ КТП-2 | |
| - длина | 66,5 |
| - ширина | 66,5 |
| - высота | 28 |
| Адаптер специальный АС КТП-2 | |
| - диаметр | 20 |
| - длина | 75 |
| Масса, кг, не более | |
| - устройство электронное УЭ КТП-2 | 0,3 |
| - устройство стыковочное УС КТП-2 | 0,2 |
| - адаптер универсальный АУ КТП-2 | 0,1 |
| - адаптер специальный АС КТП-2 | 0,12 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха при температуре +25 °С, %, не более - атмосферное давление, кПа | от +10 до +40 80 от 87 до 104 |
| Степень защиты от воздействия окружающей среды по ГОСТ 14254-2015 | IP20 |
| Средний срок службы, лет | 10 |
| Средняя наработка до отказа, ч | 20000 |
наносится на лицевую панель устройства электронного КТП-2 методом сеткографии и на титульный лист паспорта калибратора КТП-2 типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Устройство электронное КТП-2 | УЭ КТП-2 | 1 шт. |
| Блок питания | 1 шт. | |
| Аккумуляторная батарея размером АА 1,2 В | 2 шт. | |
| Розетка закрытая с винтовыми зажимами (6 контактов) | 1 шт. | |
| Кабель № 1 | 2 шт. | |
| Кабель № 2 | 2 шт. | |
| Кабель № 3 | 1 шт. |
| Наименование | Обозначение | Количество |
| Устройство стыковочное КТП-2 (опция*) | УС КТП-2 | 1 шт. |
| Цанга (для ПЧВ диаметром 10 мм) (опция*) | 2 шт. | |
| Жгут № 4 (опция*) | 1 шт. | |
| Адаптер специальный КТП-2 (опция**) | АС КТП-2 | 1 шт. |
| Адаптер универсальный КТП-2 (опция**) | АУ КТП-2 | 1 шт. |
| Кейс(опция***) | 1 шт. | |
| Комплект эксплуатационной документации: - Руководство по эксплуатации - Паспорт - Методика поверки | 876.312РЭА 876.312ПСА 876.312Д1 | 1 экз. 1 экз. 1 экз. на партию |
| * - комплектность поставки оговаривается при заказе ** - используется только при выполнении операций поверки (калибровки) калибратора КТП-2 *** - поставляется по отдельному заказу при поставке полного комплекта оборудования | ||
осуществляется по документу 876.312Д1 «Калибратор тахометров портативный КТП-2. Методика поверки», утверждённому ФГУП «ВНИИМ им. Д.И. Менделеева» 03.09.2018 г. Основные средства поверки:
Частотомер электронно-счётный Ч3-85/3, рег.№ 32359-06;
Генератор сигналов низкочастотный прецизионный Г3-122, рег.№ 10237-85; Мультиметр цифровой 34450A, рег.№ 55261-13.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на лицевую панель устройства электронного КТП-2.
приведены в эксплуатационном документе.
ТУ 4278-005-521231734-2017 «Калибратор тахометров портативный КТП-2. Технические условия»
