| Номер в госреестре | 73445-18 |
| Наименование СИ | Приборы электроизмерительные многофункциональные |
| Обозначение типа СИ | "Энергомонитор-61850" |
| Изготовитель | Общество с ограниченной ответственностью «Научно-производственное предприятие Марс-Энерго» (ООО «НПП Марс-Энерго»), г. Санкт-Петербург |
| Год регистрации | 2018 |
| Срок свидетельства | 04.12.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы электроизмерительные многофункциональные "Энергомонитор-61850" (далее - ЭМ-61850) предназначены для:
- измерений активной и реактивной электрической мощности в трехфазных и однофазных сетях;
- измерений параметров электрической энергии трехфазных и однофазных сетей;
- измерений силы переменного тока и напряжения переменного тока;
- преобразования силы переменного тока и напряжения переменного тока в цифровой поток мгновенных значений, передаваемых по протоколу, описанному в IEC 61850-9-2;
- определения модульной, угловой и полной погрешностей масштабных преобразователей тока и напряжения с выходными сигналами в виде аналогового сигнала и в виде цифрового потока мгновенных значений, передаваемых по протоколу, описанному в IEC 61850-9-2;
- определения метрологических характеристик измерительных устройств сопряжения (SAMU - Stand-Alone Merging Unit согласно стандарту IEC 61869-13).
Метрологические характеристики приборов электроизмерительных
многофункциональных "Энергомонитор-61850" соответствуют требованиям, предъявляемым:
- к эталону 1 разряда в соответствии с Г осударственной поверочной схемой для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1 • 10-1 до 2-109 Гц, утвержденной Приказом Росстандарта № 1053 от 29 мая 2018г.;
- к эталону 1 разряда в соответствии с ГОСТ Р 8.767-2011;
- к эталону 1 разряда в соответствии с ГОСТ 8.551-2013.
Принцип действия ЭМ-61850 основан на аналого-цифровом преобразовании мгновенных значений входных сигналов напряжения и тока в цифровые коды, из которых формируются массивы оцифрованных выборок, с последующим вычислением значений измеряемых величин из полученного массива данных встроенным программным обеспечением.
ЭМ-61850 могут быть использованы в сочетании с персональным компьютером (далее -ПК), а так же в составе специализированных и универсальных установок для калибровки и поверки эталонных и рабочих средств измерений электроэнергетических величин:
- измерительных трансформаторов напряжения (ИТН) и тока (ИТТ);
- электронных измерительных трансформаторов напряжения (ЭТН) и тока (ЭТТ) и устройств сопряжения с выходными сигналами в виде цифрового потока мгновенных значений, передаваемых по протоколу, описанному в IEC 61850-9-2;
- однофазных и трехфазных ваттметров, измерительных преобразователей активной мощности;
- многофункциональных счётчиков активной и реактивной электрической энергии с входными сигналами в виде цифрового потока мгновенных значений, передаваемых по протоколу, описанному в IEC 61850-9-2;
- вольтметров, амперметров и измерительных преобразователей напряжения и тока в промышленной области частот.
ЭМ-61850 содержит следующие основные блоки:
- измерительный блок;
- внешний терминал управления на базе ПК или планшетного компьютера.
Измерительный блок Прибора «Энергомонитор-61850» содержит:
- 4 многодиапазонных входных преобразователя тока;
- 4 многодиапазонных входных преобразователя напряжения;
- восьмиканальный АЦП;
- модуль управления на базе встраиваемого компьютера (МУ);
- модуль синхронизации;
- блок питания.
МУ обеспечивает работу ЭМ-61850 в соответствии с внутренним программным обеспечением, проведение расчетов по массивам оцифрованных выборок АЦП, сохранение результатов в энергонезависимой памяти, счет времени, вывод результатов по интерфейсам Ethernet или Wi-Fi, прием команд и данных от внешнего терминала управления.
Внешний терминал управления на базе ПК или планшетного компьютера обеспечивает отображение рассчитанных значений, управление работой ЭM-61850, настройку параметров, а также формирование и экспорт отчётов.
Модуль синхронизации обеспечивает синхронизацию ЭМ-61850 с внешними задающими устройствами и генерацию синхронизирующих сигналов.
ЭM-61850 выпускается в модификациях, отличающихся конструктивным исполнением; значениями погрешностей измерений; наличием дополнительных функций; номинальной частотой. Условное обозначение ЭM-61850 при их заказе и в документации другой продукции, в которой они могут быть применены, должно состоять из обозначения типа прибора (Энергомонитор 61850) и условного обозначения модификации:
Энергомонитор-61850 Х-Х-ХХ-Х
1 2 3 4
1 - обозначение модификации по конструктивному исполнению:
"С" - стационарный прибор для встраивания в стойку стандарта 19" или установки на
столе;
"П" - переносной прибор;
2 - обозначение модификации по значениям погрешностей измерения:
"02" - с метрологическими характеристиками, приведенными в таблицах 2, 4, 5, 7, 9;
"05" - с метрологическими характеристиками, приведенными в таблицах 3, 4, 6, 8, 9;
3 - обозначение модификации по наличию дополнительных функций (приборы обеспечивают возможность выполнения нескольких дополнительных функций):
"00" - без дополнительных функций,
"01" - с функцией прибора сравнения для поверки ИТН и ИТТ с использованием внешнего Устройства поверки трансформаторов тока (УПТТ).
4 - обозначение модификации по номинальной частоте (Гном):
"50" - с fHOM = 50 Гц и областью значений влияющей величины от 42,5 до 57,5 Гц;
"60" - с fHOM = 60 Гц и областью значений влияющей величины от 51 до 69 Гц.

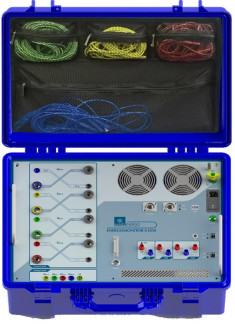

Внешний вид ЭМ-61850, место пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки представлены на рисунках 1 и 2. Пломбирование ЭМ-61850 осуществляется в виде пломбы в гнезде крепежного винта корпуса.
| “ | - ___ | 1\ /1 ^ /л | ||
| » т 5 1 * 5 | * | ■ | Место нанесения | |
| ## • • • • • • | ф | ■ | 1 | знака поверки |
‘ ф
Рисунок 2 - Общий вид модификации "Энергомонитор-61850 С", место пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки
Программное обеспечение ЭМ-61850 состоит из встроенного программного обеспечения (далее - ВПО) и прикладных программ для ПК.
ВПО выполняет функции управления режимами работы, математической обработки и представления измерительной информации. Установка ВПО производится на предприятии-изготовителе. ВПО хранится в энергонезависимой памяти ЭМ-61850.
По своей структуре ВПО разделено на метрологически значимую и метрологически не значимую части. Каждая структурная часть защищается контрольной суммой по алгоритму CRC32-IEEE 802.3, которая контролируется системой диагностики ЭМ-61850.
ВПО, а также массивы поправочных множителей и поправок защищены от изменений или удаления. Метрологические характеристики даны с учетом влияния ВПО на результаты измерений.
Конструкция ЭМ-61850 исключает возможность несанкционированного влияния на ВПО и измерительную информацию.
Уровень защиты программного обеспечения ЭМ-61850 от непреднамеренных и преднамеренных изменений соответствует «высокому» в соответствии Р 50.2.077-2014.
Идентификационные данные ВПО указаны в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Energomonitor-61850INT |
| Номер версии (идентификационный номер) ПО | не ниже 0.0.1 |
Метрологические характеристики ЭМ-61850 представлены в таблицах 2 - 9.
ЭМ-61850 обеспечивает измерение параметров электрического сигнала при условии, что амплитудные значения сигналов напряжения и тока не превышают 170 % от установленных номинальных значений тока и напряжения, соответственно (150 % при установленном номинально значении напряжения 800 В). Номинальные значения входных измеряемых величин:
- номинальные значения токов (IH): 0,1; 0,25; 0,5; 1; 2,5; 5; 10; 25; 50 и 100 А;
- номинальные значения напряжения (UH): 1, 2, 5, 10, 30, 60, 120, 240, 480 и 800 В.
В таблицах 2 - 8 под терминами: напряжение переменного тока, напряжение гармоники, сила переменного тока, сила тока гармоники понимаются среднеквадратические значения указанных величин.
Таблица 2 - Метрологические характеристики модификации "Энергомонитор- 61850 х-02-хх"
| Измеряемая величина | Диапазоны или поддиапазоны измерений | Вид погрешности, пределы допускаемой основной погрешности | Примечание |
| 1 | 2 | 3 | 4 |
| Напряжение переменного тока и напряжение основной гармоники (U и U(1)), В | от 0,1 •Uh до 1,2-Uh | относительная, % ±[0,01+0,002-(1,2-Uh/U-1)] | Uh > 2 В |
| относительная, % ±[0,015+0,003-(1,2-Uh/U-1)] | Uh < 2 В | ||
| Сила переменного тока и сила переменного тока основной гармоники (I и А | от 0,1 •Ih до 1,2-Ih | относительная, % ±[0,01+0,002-(1,2-Ih/I-1)] | fa < 10 А |
| относительная, % ±[0,025+0,002-(1,2-Ih/I-1)] | !н > 10 А |
| 1 | 2 | 3 | 4 |
| Активная электрическая мощность и активная электрическая мощность основной гармоники (Р и Р(1)), Вт | от 0,1Ih до 1,2Ih; от 0,1Uh до 1,2Uh | относительная, % ±[0,01+0,004-(PHP-1)] | Ph = Uh-Ih; |cos ф|: от 0,9 до 1,0 Uh > 2 В fa < 10 А |
| относительная, % ±[0,025+0,004^(Ph/P-1)] | |cos ф|: от 0,9 до 1,0 Uh > 2 В fa > 10 А | ||
| относительная, % ±[0,025+0,004(1,44*h/P-1)] | |cos ф|: от 0,9 до 1,0 Uh < 2 В fa < 10 А | ||
| относительная, % ±[0,015+0,004(1,44*h/P-1)] | |cos ф|: от 0,2 до 0,9 Uh > 2 В fa < 10 А | ||
| относительная, % ±[0,05+0,01 •(1,44^Ph/P-1)] | |cos ф|: от 0,2 до 0,9 UH < 2 В или (и) fa > 10 А | ||
| Полная электрическая мощность (S), В-А | от 0,1Ih до 1,2Ih; от 0,1Uh до | относительная, % ±[0,02+0,005•( 1 ,2^Uh/U+ 1 ,2-Ih/I -2)] | Uh > 2 В fa < 10 А |
| 1,2Uh | относительная, % ±[0,04+0,01<1,2Uh/U+1,2IHI-2)] | Uh < 2 В или (и) fa > 10 А | |
| Реактивная электрическая мощность, (Q), рассчитываемая геометрическим методом (QH = Uh -Ih) | от 0,1Ih до 1,2Ih; от 0,1Uh до 1,2Uh | относительная, % ±[0,03+0,01 ^(1,44^Qh/Q-1)] | U: от 0,1Uh до 1,2Uh; I: от 0,1Ih до 1,2Ih |sin ф|: от 0,9 до 1,0 |
| ±[0,05+0,01 <1,44Q/Q-1) | |sin ф|: от 0.2 до 0,9 | ||
| Реактивная электрическая мощность основной гармонической | от 0,1Ih до 1,2Ih; от 0,1Uh до 1,2Uh | относительная, %, ±[0,03+0,01(1,44Q/Qr | U: от 0,1 •Uh до 1.2-Uh; I: от 0,1 •Ih до 1.2-Ih; |
| составляющей (Q1) р | 1)] | sin ф : от 0,9 до 1 | |
| относительная, % ±[0,05+0,01-(1,44-Qh/Q1-1) | |sin ф|: от 0,2 до 0,9 | ||
| Частота переменного тока (f1), Гц | от 40 до 70 | абсолютная, Гц ±0,0002 | от 0,1Ih до 1,2Ih; от 0,1Uh до 1,2Uh |
| 1 | 2 | 3 | 4 |
| Угол фазового сдвига между основными гармониками, | от 0 до 360 | абсолютная, градус ±0,003 | от 0,1Ин до 1,2Ин |
| - входных напряжений; | |||
| - напряжения и тока одной фазы | абсолютная, градус ±0,003 | от 0,1Ih до1,2!н; от 0,1Ин до 1,2Ин | |
| Суммарный коэффициент гармоник напряжения (Ки), % (при И:от 0,2ИН до 1,2Ин) | от 0 до 50 | Абсолютная, % ±0,01 | Ки < 1,0 |
| Относительная, % ±1 | Ки > 1,0 | ||
| Среднеквадратическое значения гармонической составляющей напряжения порядка h (Uch) (Для h от 2 до 50) | от 0 до 0,6-Ин | Абсолютная, В ±0,0001 -Uh | Иа < 0.01-Ин |
| Относительная, % ±1 | Иа > 0,01-Ин | ||
| Коэффициент гармонической составляющей напряжения порядка h [^j(h)] (Для h от 2 до 50) | от 0 до 49,9 | Абсолютная, % ±0,003 | И: от 0,2-И до 1,2-Ин |
| Ки(h) < 1,0 | |||
| Относительная, % ±0,3 | Ки(h) > 1,0 | ||
| Суммарный коэффициент гармоник тока (К), % (при I: от 0,2-IH до 1,2-Ih | от 0 до 50 | Абсолютная, % ±0,01 | КI < 1,0 |
| Относительная, % ±1,0 | КI> 1,0 | ||
| Среднеквадратическое значение гармонической составляющей силы тока порядка h (ICh) (для h: от 2 до 50) | от 0 до 0,6Ih | Абсолютная, А ±0.000ЫН, | Ia < 0,01 -Ih |
| Относительная, % ±1 | Ia > 0,01-Ih | ||
| Коэффициент гармонической составляющей силы тока порядка h [KI(h)] (для h от 2 до 50; I: от 0,2-Ih до 1,2-Ih) | От 0 до 49,9 | Абсолютная, % ±0,003 | KI(h) < 1,0 |
| Относительная, % ±0,3 | KI(h) > 1,0 | ||
| Угол сдвига фаз между основной гармоникой напряжения и опорным сигналом 1 Гц (PPS), градус | от 0 до ±180 | A=±^Ff1, где kF = 0,0003 градус/Г ц | от 0,2-ИН до 1,2-Ин |
| 1 | 2 | 3 | 4 |
| Угол сдвига фаз между основной гармоникой тока и опорным сигналом 1 Гц (PPS), градус | от 0 до ±180 | A=±&F”f1, где kF = 0,0003 градус/Г ц | от 0,2-Ih до 1,2-Ih |
| Частота опорного сигнала (PPS) | 1 Гц | Относительная, ±2-10-6 | |
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +15 до +30 от 30 до 80 от 84 до 106,7 | ||
Таблица 3 - Метрологические характеристики модификации "Энергомонитор-61850 х-05-хх"
| Измеряемая величина | Диапазоны или поддиапазоны измерений | Вид погрешности, пределы допускаемой основной погрешности | Примечание |
| 1 | 2 | 3 | 4 |
| Напряжение переменного тока и основной гармоники (U и U(1)), В | от 0,1-Uh до 1,2-Uh | относительная, % ±[0,02+0,005-(1,2-Uh/U-1)] | |
| Сила переменного тока и сила переменного тока основной гармоники (I и А | от 0,1-Ih до 1,2-Ih | относительная, % ±[0,02+0,005-(1,2-Ih/I-1)] | |
| Активная электрическая мощность и активная электрическая мощность основной гармоники (Р и P(1)), Вт | от 0,1-Ih до1,2^н; от 0,1-Uh до 1,2-Uh; |cos ф|: от 0.2 до1,0 | относительная, % ±[0,05+0,01-(1,44-Ph/P-1)] | Ph = Uh-Ih |
| Реактивная электрическая мощность, (Q), рассчитываемая методом: - перекрестного включения, - геометрическим, - сдвига сигнала напряжения на 1/4 периода основной гармонической составляющей | от 0,1-Uh до 1.2-Uh; от 0,1-Ih до 1.2-Ih; |sin ф| от 0,2 до 1,0 | относительная, % ±[0,1+0,02-(1,44-Qh/Q -1)] | Qh = Uh-Ih |
| 1 | 2 | 3 | 4 |
| Реактивная электрическая мощность основной гармонической составляющей (Q1) | от 0,1-Uh до 1.2-Uh; от 0,1-Ih до 1.2-Ih; |sin ф| от 0,2 до 1,0 | Относительная, % ±[0,1+0,02-(1,44-Qh/Q1 -1)] | |
| Полная электрическая мощность (S), В-А | от 0,1-Ih до1,2-^; от 0,1-Uh до 1,2-Uh; | Относительная, % ±[0,04+0,01-(1,2-Uh/U +1,2-Ih/I-2)] | |
| Частота переменного тока (f1), Гц | от 40 до 70 | Абсолютная, Гц ±0,001 | от 0,1- Ih до 1,2-Ih; от 0,1- Uh до 1,2-Uh; |
| Угол фазового сдвига между основными гармониками, градус: | от 0 до 360 | Абсолютная, градус ±0,01 | от 0,2 - UH до 1,2 -Uh |
| - фазных напряжений; | |||
| - напряжения и тока одной фазы (ф1) | Абсолютная, градус ±0,01 | от 0,1- Ih до 1,2-Ih; от 0,1- Uh до 1,2-Uh; | |
| Суммарный коэффициент гармоник напряжения (KU), % (U: от 0,2-Uh до 1,2-Uh) | от 0 до 50 | Абсолютная, % ±0,01 | Ku < 1,0 |
| Относительная, % ±1 | Ku > 1,0 | ||
| Среднеквадратическое значения гармонической составляющей напряжения порядка h (UCh) (Для h от 2 до 50) | от 0 до 0,6UH | Абсолютная, В ±0,0002-Uh | Uh < 0,01-Uh |
| Относительная, % ±2 | Uoh > 0,01-Uh | ||
| Коэффициент гармонической составляющей напряжения порядка h [KU(h)] (Для h от 2 до 50; U: от 0,2-U до 1,2-Uh) | от 0 до 49,9 | Абсолютная, % ±0,01 | Ku(h) < 1,0 |
| Относительная, % ±1,0 | Ku(h) > 1,0 | ||
| Суммарный коэффициент гармоник тока (Ki), % (I: от 0,2-Ih до1,Ын) | От 0 до 50 | Абсолютная, % ±0,01 | Ki < 1,0 |
| Относительная, % ±1,0 | Ki > 1,0 | ||
| Среднеквадратическое значение гармонической составляющей силы тока порядка h (Ioh) (Для h: от 2 до 50) | от 0 до 0,6-Ih | Абсолютная, ±0,0002- Ih; | Ь < 0.01- Ih |
| Относительная; ±2 % | ICh > 0,01- Ih |
| 1 | 2 | 3 | 4 |
| Коэффициент гармонической составляющей силы тока порядка h [KI(h)] (для h: от 2 до 50; I: от 0,2-Ih до 1,2-Ih) | от 0 до 49,9 | Абсолютная, % ±0,01 | KI(h) < 1.0 |
| Относительная, % ±1 | KI(h) > 1,0 | ||
| Угол сдвига фаз между основной гармоникой напряжения и опорным сигналом 1 Гц (PPS), градус | от 0 до ±180 | A=±k^^1, где kF = 0,0005 градус/Г ц | от 0,2-Ин до 1,2-Ин |
| Угол сдвига фаз между основной гармоникой тока и опорным сигналом 1 Гц (PPS), градус | от 0 до ±180 | A=±kFf1, где kF = 0,0005 градус/Г ц | от 0,2-Ih до 1,2-Ih |
| Частота опорного сигнала (PPS) | 1 Гц | Относительная, ±2-10"6 | |
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +15 до +30 от 30 до 80 от 84 до 106,7 | ||
Таблица 4 - Дополнительные погрешности измерений ЭМ-61850 всех исполнений
| Наименование дополнительной погрешности | Значение |
| Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды, в диапазоне рабочих температур, в долях от пределов основной допускаемой погрешности | 1,0 |
| Пределы допускаемой дополнительной погрешности от взаимного влияния каналов измерения, в долях от пределов допускаемой основной погрешности | 0,5 |
Таблица 5 - Метрологические характеристики модификации "Энергомонитор-61850 x-02-01" при поверке ИТН и ИТТ с аналоговыми выходными сигналами_
| Наименование | Диапазон | Пределы | Примечание |
| определяемой | определяемой | допускаемой | |
| метрологической | величины | абсолютной | |
| характеристики | погрешности | ||
| Для трансформаторов напряжения | |||
| Погрешность напряжения | |||
| (8ки(Тр)Х % | от -0,2 до +0,2 | ±0,002 | |
| от -2,0 до +2,0 от -20,0 до +20,0 | ±0,02 ±0,2 | от 0,2-Ин2 до 1,2-Иш; f = (?ном ± 1) Гц | |
| Угловая погрешность (АФ и(Тр)Х ' | от -600 до +600 от -180° до +180° | ±0,1 ±1,0 | |
| Наименование | Диапазон | Пределы | Примечание |
| определяемой | определяемой | допускаемой | |
| метрологической | величины | абсолютной | |
| характеристики | погрешности | ||
| Для трансформаторов тока | |||
| Токовая погрешность | |||
| (SIxx), % | от -0,2 до +0,2 | ±0,002 | |
| от -2,0 до +2,0 | ±0,02 | от 0,01-Ih2 до | |
| от -20,0 до +20,0 | ±0,2 | 1,2-Ih2; | |
| Угловая погрешность | f = (fHOM ± 1) Гц | ||
| (ДФтт), ' | от -600 до +600 | ±0,1 | |
| от -180° до +180° | ±1,0 | ||
| UH2 - номинальное вторичное напряжение поверяемого ИТН (100/V3 В или | |||
| 100 В); | |||
| IH2 - номинальный вторичный ток поверяемого ИТТ (1 А или 5 А); | |||
| fHOM - номинальная частота поверяемого ИТТ или ИТН (50 или 60 Гц). | |||
Таблица 6 - Метрологические характеристики модификации "Энергомонитор-61850 х-05-01" при поверке ИТН и ИТТ с аналоговыми выходными сигналами_
| Наименование | Диапазон | Пределы | Примечание |
| определяемой | определяемой | допускаемой | |
| метрологической | величины | абсолютной | |
| характеристики | погрешности | ||
| Для трансформаторов напряжения | |||
| Погрешность напряжения, | |||
| (5ки(Тр)Х % | от -0,2 до +0,2 | ±0,005 | |
| от -2,0 до +2,0 | ±0,05 | от 0,2-Uh2 до | |
| от -20,0 до +20,0 | ±0,5 | 1,2-Uh2; | |
| Угловая погрешность, | f = (fHOM ± 1) Гц | ||
| (ДФ и(Тр)Х' | от -600 до +600 | ±0,2 | |
| от -180° до +180° | ±2,0 | ||
| Для трансформаторов тока | |||
| Токовая погрешность (5ITT), | |||
| % | от -0,2 до +0,2 | ±0,005 | |
| от -2,0 до +2,0 | ±0,05 | от 0,01-Ih2 до | |
| от -20,0 до +20,0 | ±0,5 | 1,2-Ih2; | |
| Угловая погрешность | f = (fHOM ± 1) Гц | ||
| (Дфтт),' | от -600 до +600 | ±0,2 | |
| от -180° до +180° | ±2,0 | ||
| UH2 - номинальное вторичное напряжение поверяемого ИТН (100/V3 В | или 100 В); | ||
| IH2 - номинальный вторичный ток поверяемого ИТТ (1 или 5 А); | |||
| fHOM - номинальная частота поверяемого ИТТ или ИТН (50 или 60 Гц). | |||
Таблица 7 - Метрологические характеристики модификации "Энергомонитор-61850 х-02-хх" при поверке измерительных преобразователей, ЭТН и ЭТТ с выходными сигналами в виде цифрового потока мгновенных значений, передаваемых по протоколу, описанному в IEC 61850-
9-2
| Наименование определяемой метрологической характеристики | Диапазон определяемой величины | Пределы допускаемой абсолютной погрешности | Примечание |
| Для трансформаторов напряжения | |||
| Погрешность напряжения (5ки(Тр)Х % | от -20,0 до +20,0 | ±0,015 | от 0,2 - Uhom до 1,2 -Uhom; f = (fHOM ± 1) Гц |
| Угловая погрешность (Дф и(Тр)), ' | от -180° до +180° | ±1,0 | |
| Полная погрешность, % | от -20,0 до +20,0 | ±0,03 | |
| Для трансформаторов тока | |||
| Токовая погрешность (5Itt), % | от -20,0 до +20,0 | ±0,015 | от 0,01- Ihom до 1,2 - Ihom; f = (fHOM ± 1) Гц |
| Угловая погрешность (ДфТТ), ' | от -180° до +180° | ±1,0 | |
| Полная погрешность, % | от -20,0 до +20,0 | ±0,03 | |
| Примечания UHom - номинальное первичное напряжение поверяемого ЭТН; IHom - номинальный первичный ток поверяемого ЭТТ; fHOM - номинальная частота поверяемого ЭТТ или ЭТН (50 или 60 Гц). | |||
Таблица 8 - Метрологические характеристики модификации "Энергомонитор-61850 х-05-хх" при поверке измерительных преобразователей, ЭТН и ЭТТ с выходными сигналами в виде цифрового потока мгновенных значений, передаваемых по протоколу, описанному в IEC 61850-
9-2
| Наименование определяемой метрологической характеристики | Диапазон определяемой величины | Пределы допускаемой абсолютной погрешности | Примечание |
| Для трансформаторов напряжения | |||
| Погрешность напряжения (8ки(Тр)Х % | от -20,0 до +20,0 | ±0,05 | от 0,2- Uhom до 1,2 - Uhom; f = (fHOM ± 1) Гц |
| Угловая погрешность (Дф и(Тр)), ' | от -180° до +180° | ±2,0 | |
| Полная погрешность, % | от -20,0 до +20,0 | ±0,07 | |
| Для трансформаторов тока | |||
| Токовая погрешность (5Itt), % | от -20,0 до +20,0 | ±0,05 | от 0,01- Ihom до 1,2 • IHOM; f (fHOM ± 1) Гц |
| Угловая погрешность (ДфТТ), ' | от -180° до +180° | ±2,0 | |
| Полная погрешность, % | от -20,0 до +20,0 | ±0,07 | |
| Примечания UHOM - номинальное первичное напряжение поверяемого ЭТН; IHOM - номинальный первичный ток поверяемого ЭТТ; fHOM - номинальная частота поверяемого ЭТТ или ЭТН (50 или 60 Гц). | |||
Таблица 9 - Метрологические характеристики ЭМ-61850 при сравнении цифровых потоков мгновенных значений, передаваемых по протоколу, описанному в IEC 61850-9-2_
| Наименование измеряемой величины | Диапазон измеряемой величины | Пределы допускаемой абсолютной погрешности | Примечание |
| Относительная разность среднеквадратических значений основных гармоник напряжения двух сигналов, представленных в виде цифрового потока мгновенных значений, % | от -20,0 до +20,0 | ±0,15/И* | 256 выборок на период номинальной частоты (50 Гц) |
| ±0,25/И | 80 выборок на период номинальной частоты (50 Гц) | ||
| Угол сдвига фазы между основными гармониками напряжения двух сигналов, представленных в виде цифрового потока мгновенных значений, ' | от -180° до +180° | ±4/И | 256 выборок на период номинальной частоты (50 Гц) |
| ±6/И | 80 выборок на период номинальной частоты (50 Гц) | ||
| Относительная разность среднеквадратических значений основных гармоник тока двух сигналов, представленных в виде цифрового потока мгновенных значений, % | от -20,0 до +20,0 | ±0,015/I** | 256 выборок на период номинальной частоты (50 Гц) |
| ±0,025/I | 80 выборок на период номинальной частоты (50 Гц) | ||
| Угол сдвига фазы между основными гармониками напряжения двух сигналов, представленных в виде цифрового потока мгновенных значений, ' | от -180° до + 180° | ±0,4/I | 256 выборок на период номинальной частоты (50 Гц) |
| ±0,6/I | 80 выборок на период номинальной частоты (50 Гц) | ||
| Примечания * И - значение, равное среднеквадратическому значению напряжения основной гармоники выраженное в вольтах, если напряжение менее 100 В или равно 100 В, если среднеквадратическое значение напряжения основной гармоники более 100 В; ** I - значение, равное среднеквадратическому значению силы тока основной гармоники выраженное в амперах, если сила тока менее 10 А или равно 10 А, если среднеквадратическое значение тока основной гармоники более 10 А. | |||
Таблица 10 - Основные технические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 230+35 от 47 до 63 |
| Полная мощность, потребляемая ЭМ-61850, В-А, не более | 100 |
| 1 | 2 |
| Габаритные размеры средства измерений, мм, не более | |
| для модификаций "Энергомонитор-61850 С" | |
| - высота | 266 |
| - ширина | 483 |
| - глубина | 430 |
| для модификаций "Энергомонитор-61850 П" | |
| - высота | 223 |
| - ширина | 555 |
| - глубина | 432 |
| Масса, кг, не более | |
| для модификаций "Энергомонитор-61850 С" | 13 |
| для модификаций "Энергомонитор-61850 П" | 14 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +5 до +40 |
| - относительная влажность, % | до 90 при 25 °С |
| - атмосферное давление, кПа | от 84 до 106,7 |
| Время установления рабочего режима, мин, не более | 30 |
| Время непрерывной работы, ч, не менее | 16 |
| Средняя наработка на отказ, ч | 20000 |
| Средний срок службы, лет | 10 |
наносится на титульные листы эксплуатационной документации типографским методом и на корпус ЭМ-61850 методом шелкографии.
Таблица 11 - Комплектность прибора ЭМ-61850
| Наименование | Обозначение | Количество |
| Прибор электроизмерительный многофункциональный "Энергомонитор-61850" | МС3.055.501 | 1 шт |
| Комплект принадлежностей | 1 комплект* | |
| Руководство по эксплуатации | МС3.055.501 РЭ | 1 экз. |
| Формуляр | МС3.055.501 ФО | 1 экз. |
| Методика поверки | МП 2203-0305-2018 | 1 экз. |
| Примечание *В соответствии с договором поставки | ||
осуществляется по документу МП 2203-0305-2018 "ГСИ. Приборы электроизмерительные многофункциональные Энергомонитор-61850. Методика поверки", утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 27.06.2018.
Основные средства поверки: установка электроэнергетическая эталонная ВЭТ-МЭ 1.0 (регистрационный номер в Федеральном информационном фонде 60114-15); установка поверочная универсальная «УППУ-МЭ» (регистрационный номер в Федеральном информационном фонде 57346-14).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке и в виде пломбы в гнезде крепежного винта корпуса ЭМ-61850 (место нанесения указано на рисунках 1 и 2).
приведены в эксплуатационном документе.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ Р 8.767-2011 ГСИ Государственная поверочная схема для средств измерений силы переменного электрического тока от 110-8 до 100 А в диапазоне частот от 110-1 до 1106 Гц
Приказ Росстандарта № 1053 от 29 мая 2018 г. Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в
2 9
диапазоне частот от 110 до 2 10 Гц
ГОСТ 8.551-2013 ГСИ. Государственная поверочная схема для средств измерений электрической мощности и электрической энергии в диапазоне частот от 1 до 2500 Гц
ТУ 4381-058-49976497-2016. Прибор электроизмерительный многофункциональный Энергомонитор-61850. Технические условия
| Зарегистрировано поверок | 315 |
| Поверителей | 2 |
| Актуальность данных | 21.11.2024 |
