Измерители рулевого усилия КМТ-CDS-CLSX, 73449-18

Измерители рулевого усилия КМТ-CDS- CLSX (в дальнейшем - измерители), предназначены для измерений крутящего момента силы и угла поворота рулевого вала транспортных средств.
Карточка СИ
Номер в госреестре 73449-18
Наименование СИ Измерители рулевого усилия
Обозначение типа СИ КМТ-CDS-CLSX
Изготовитель Компания "KMT - Kraus Messtechnik GmbH", Германия
Год регистрации 2018
Срок свидетельства 04.12.2024
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Измерители рулевого усилия КМТ-CDS- CLSX (в дальнейшем - измерители), предназначены для измерений крутящего момента силы и угла поворота рулевого вала транспортных средств.

Описание

Принцип действия измерителей при измерениях крутящего момента силы заключается в преобразовании деформации упругого тела с наклеенными на нем тензорезисторами в пропорциональный приложенному крутящему моменту силы сигнал разбаланса тензометрического моста. Принцип действия при измерениях угла поворота заключается в генерировании, в импульсном угловом энкодере, последовательного импульсного цифрового кода, содержащего информацию относительно угла поворота рулевого вала.

Конструктивно измерители состоят из датчика и измерительного блока. Датчик измерителя состоит из упругого тела и энкодера. Энкодер включает в себя роторную часть, которая устанавливается на упругое тело и статорную часть, соединяемую через подшипники с роторной частью.

Для проведения измерений упругое тело датчика одной своей стороной соединяется с рулевым валом транспортного средства. К другой стороне упругого тела крепится рулевое колесо. Статорная часть энкодера при измерениях должна быть надёжно зафиксирована. Крутящий момент передается от рулевого колеса через упругое тело на рулевой вал.

Сигнал о приложенном крутящем моменте силы передается посредством телеметрической системы с роторной части на статорную и далее на измерительный блок.

Измерители могут передавать измерительную информацию по каналу CAN Bus.

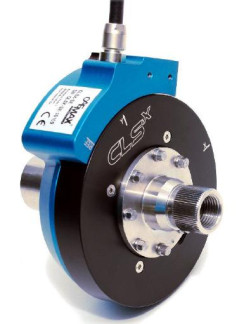

Общий вид измерителя представлен на рисунке 1.

X

Пломбирование измерителей не предусмотрено.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон показаний крутящего момента силы, Нм

от 0 до 200

Диапазон измерений крутящего момента силы, Нм

от 1 до 198

Пределы допускаемой приведенной к верхнему пределу измерений погрешности измерений крутящего момента силы, %

± 1,0

Диапазон измерений угла поворота, °

± n-360 1j

Пределы допускаемой абсолютной погрешности измерений угла поворота, °

± 0,2

1 - в обозначении ± знак плюс соответствует вращению по часовой стрелке, знак минус соответствует вращению против часовой стрелки;

- n=4,0 об.

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Диапазон показаний угловой скорости, °/с

±1000 1

Напряжение питания постоянного тока, В

от 9 до 36

Потребляемая мощность, Вт, не более

10

Габаритные размеры датчика без адаптеров и кабеля, мм, не более:

-    длина

-    ширина

-    высота

120

100

35

Габаритные размеры измерительного блока, мм, не более:

-    длина

-    ширина

-    высота

170

130

55

Масса датчика с кабелем 5 м, кг, не более

0,78

Масса измерительного блока, кг, не более

0,85

Условия эксплуатации:

- температура окружающей среды, °С

от - 5 до +40

Вероятность безотказной работы за 1000 ч

0,92

Средний полный срок службы, лет, не менее

5

1 - в обозначении ± знак плюс соответствует вращению по часовой стрелке, знак минус соответствует вращению против часовой стрелки

Знак утверждения типа

наносится на корпус измерительного блока методом наклейки. Комплектность средства измерений

Таблица 3

Наименование

Обозначение

Количество

Датчик

CLSX-SE

1 шт.

Измерительный блок

CLSX -CU

1 шт.

Комплект адаптеров

-

1 комплект

Комплект соединительных кабелей

-

1 комплект

Блок питания

-

1 шт.

Инструкция по эксплуатации

-

1 экз.

Методика поверки

МП 36-231-2018

1 экз.

Поверка

осуществляется по документу МП 36-231-2018 «ГСИ. Измерители рулевого усилия КМТ-CDS-CLSX. Методика поверки», утвержденному ФГУП «УНИИМ» 22.08.2018 г.

Основные средства поверки:

-    эталон единицы крутящего момента силы 1-го разряда по ГОСТ Р 8.752-2011, диапазон от 0 до 200 Нм, относительная погрешность ±0,3 %;

-    микроскоп инструментальный по ГОСТ 8074-82, окулярная сетка из состава микроскопа, диапазон измерений угла от 0° до 360°, Д ±1'.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого СИ с требуемой точностью.

Знак поверки наносится в свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 8.752-2011 ГСИ. Государственная поверочная схема для средств измерений крутящего момента силы

Техническая документация изготовителя
