Мерник технический 1-го класса вертикальный шкального типа ТЦКС-75, 73452-18

Назначение

Мерники технический 1-го класса вертикальный шкального типа ТЦКС-75 (далее -мерник) предназначен для измерения объёмного количества жидкости (спирта или водноспиртовых растворов) методом слива и налива.

Описание

Принцип работы мерника основан на измерении объёма жидкости методом слива или налива и предназначен для измерения жидкости в объёме полной вместимости.

Конструктивно мерник выполнен в виде вертикального цилиндра с конусным днищем, что обеспечивает полный слив измеряемой жидкости и выход воздуха. По все высоте в шахматном порядке расположены смотровые окна, на всех смотровых окнах укреплены шкальные пластины с отметкой вместимости. В верхней части мерника установлена наливная труба для донного налива жидкости и переливная труба для автоматического поддержания уровня жидкости на отметке, соответствующей номинальной вместимости. Верхняя часть мерника закрывается крышкой, в которой имеется устройство (воздушник) для сообщения внутренней полости мерника с атмосферой и одновременно служит предохранительным устройством от выброса жидкости при наливе. В нижней точке мерника имеется патрубок с краном для слива.

Мерник устанавливается на опорах по отвесу в вертикальное положение.

На мернике на равных расстояниях расположены три крана для отбора проб и термометр.

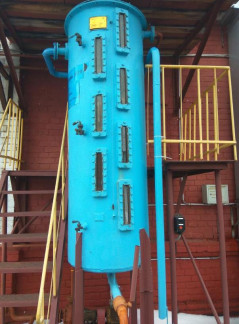

Общий вид мерника представлен на рисунке 1.

Рисунок 2 - Схема пломбировки мерника вертикального шкального типа ТЦКС-75 зав. № 29 от несанкционированного доступа, обозначение места нанесения знака поверки

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики мерника

Таблица 2 - Технические характеристики мерника

Знак утверждения типа

наносится на маркировочную табличку, прикрепленную к резервуару мерника и на паспорт. Способ нанесения знака на табличку - гравировка. На паспорт типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Поверка

осуществляется по документу ГОСТ 8.633-2013 «ГСИ. Мерники металлические технические. Методика поверки».

Основные средства поверки:

Мерники эталонные 1-го разряда номинальной вместимостью 2, 5, 10, 50, 100, 200 дм по ГОСТ 8.400-2013;

Колбы, пипетки 1-го класса точности номинальной вместимостью 0,5, 1, 2 дм по ГОСТ 1770-74;

Термометр лабораторный с ценой деления 0,1°С по ГОСТ 28498-90.

Знак поверки наносится на свидетельство о поверке. Мерники пломбируют с нанесением знака поверки.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы, устанавливающие требования к мернику металлическому техническому 1-го класса вертикальному шкального типа ТЦКС-75

Приказ Федерального агентства по техническому регулированию метрологии № 256 от 07.02.2018 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости»

ГОСТ 8.633-2013 Государственная система обеспечения единства измерений Мерники металлические технические. Методика поверки
