| Номер в госреестре | 73461-18 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | JOF 123 |
| Изготовитель | "PFIFFNER Messwandler AG", Швейцария |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока JOF 123 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Принцип действия трансформаторов тока основан на законе электромагнитной индукции. Ток первичной обмотки трансформатора тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы тока выполнены в виде опорной конструкции. Выводы первичной обмотки расположены на верхней части трансформаторов. Выводы вторичной обмотки расположены на корпусе трансформатора и закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи.
Трансформаторы тока имеют четыре вторичных обмотки, каждая из которых расположена на отдельном магнитопроводе.
Для предотвращения несанкционированного доступа к вторичным обмоткам предусмотрено пломбирование крышки клеммной коробки.

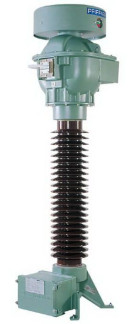

Общий вид средства измерений приведен на рисунке 1.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное напряжение, кВ | 110 |
| Наибольшее рабочее напряжение, кВ | 126 |
| Номинальный первичный ток IiHOM, А | 200;400 |
| Номинальный вторичный ток 12ном, А | 1 |
| Номинальная частота fHOM, Гц | 50 |
| Класс точности вторичной обмотки для измерений и учета | 0,2 |
| Класс точности вторичной обмотки для измерений и защиты | 5Р |
| Номинальная вторичная нагрузка обмотки для измерений и учета с коэффициентом мощности cos9=0,8, В-А | 30 |
| Номинальная вторичная нагрузка обмотки для измерений и защиты с коэффициентом мощности cos9=0,8, В-А | 30 |
| Номинальный коэффициент безопасности приборов КБном вторичных обмоток для измерений | 10 |
| Номинальная предельная кратность вторичной обмотки для измерений и защиты Кном | 20 |
наносится на титульный лист паспорта трансформатора тока типографским способом.
| Таблица 2 - Комплектность средства измерений | ||
| Наименование | Обозначение | Количество |
| Трансформатор тока (заводские номера: 2004.3881.02/1, 2004.3881.02/2, 2004.3881.02/3, 2004.3881.02/4, 2004.3881.02/5, 2004.3881.02/6) | JOF 123 | 6 шт. |
| Паспорт | - | 6 экз. |
осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
- трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);
- прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
- магазин нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство
о поверке.
отсутствуют.
Нормативные документы, устанавливающие требования к трансформаторам тока JOF 123
ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
| Зарегистрировано поверок | 3 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
