| Номер в госреестре | 73466-18 |
| Наименование СИ | Комплексы двухдиапазонные измерительные на базе тепловизора |
| Обозначение типа СИ | Барьер Термо ТМЮ-320 (комплексы) COX CG320-IP (тепловизор) |
| Изготовитель | ООО "Телеком-Монтаж-Юг", г.Ростов на Дону |
| Год регистрации | 2018 |
| Срок свидетельства | 04.12.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы двухдиапазонные измерительные «Барьер Термо ТМЮ-320» на базе тепловизора COX CG320-IP предназначены для неконтактных измерений пространственного распределения температуры поверхностей объектов по их собственному тепловому излучению и отображения этого распределения на экране монитора компьютера.
Принцип действия комплекса двухдиапазонного измерительного «Барьер Термо ТМЮ-320» на базе тепловизора COX CG320-IP (далее по тексту - комплекс) основан на фиксировании тепловизором COX CG320-IP инфракрасного (теплового) электромагнитного излучения, исходящего от каждого нагретого объекта. Через оптическую систему тепловизора на приемник, представляющий собой неохлаждаемую микроболометрическую матрицу, фокусируется инфракрасное (тепловое) электромагнитное излучение. Далее инфракрасное (тепловое) электромагнитное излучение посредством электронного блока преобразуется в цифровой сигнал. Цифровой сигнал после математической обработки отображается в виде термограммы на мониторе компьютера.
Комплекс состоит из тепловизора COX CG320-IP и IP видеокамеры, установленных внутри металлического корпуса параллельно друг другу. Комплекс не имеет встроенного экрана и для отображения полученной информации подключаются к персональному компьютеру (ПК) по протоколу TCP/IP.
В комплексе предусмотрена возможность установки значения излучательной способности объекта.

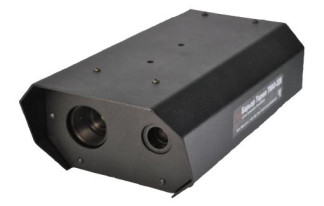

Общий вид средства измерений представлен на рисунке 1.
Корпус комплекса состоит из нескольких частей, соединенных винтами. Для исключения возможности непреднамеренных и преднамеренных изменений измерительной информации и для предотвращения несанкционированного доступа стык двух частей корпуса защищен разрушающейся при вскрытии наклейкой.
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Внутреннее (встроенное) программное обеспечение (ПО) устанавливается при изготовлении комплексов и не имеет возможности к модификации.
Конструкция комплексов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты встроенного программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные встроенного программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Firmware |
| Номер версии (идентификационный номер) ПО | не ниже 4.48.2.3.5.3 |
| Цифровой идентификатор ПО | - |
Внешнее ПО, устанавливаемое на ПК, не является метрологически значимым и предназначено для подключения комплексов к ПК с целью копирования, визуализации, сохранения и обработки термограмм.
Таблица 2 - Идентификационные данные внешнего программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Барьер ТЕРМО (Barier THERMO) |
| Номер версии (идентификационный номер) ПО | не ниже 2.0 |
| Цифровой идентификатор ПО | - |
| Таблица 3 - Метрологические характеристики | |
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от 0 до +120 |
| Дискретность отображения температуры, °С | 0,1 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С - в диапазоне от 0 до +100 °С включ. | ±2,0 |
| Пределы допускаемой относительной погрешности измерений температуры, % - в диапазоне св. +100 до +120 °С | ±2,0 |
| Угол поля зрения, ... °, не менее | 18x14 |
| Таблица 4 - Основные технические характеристики | |
| Наименование характеристики | Значение |
| Разрешение ИК-детектора, пиксели | 384x288 |
| Спектральный диапазон, мкм | от 8 до 14 |
| Напряжение питание, В, не более | 12±0,3 |
| Г абаритные размеры, мм, не более - высота - ширина - длина | 110 179 315 |
| Масса, кг, не более | 2,5 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, при температуре +40 °С, % | от +10 до +40 до 80 |
| Условия хранения и транспортирования: - температура окружающей среды, °С - относительная влажность, при температуре +40 °С, % | от -10 до +60 до 98 |
| Срок службы, лет | 5 |
наносится типографским способом на титульный лист руководства по эксплуатации и корпус комплексов двухдиапазонных измерительных «Барьер Термо ТМЮ-320» на базе тепловизора COX CG320-IP в виде наклейки согласно рисунку 1.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Комплекс двухдиапазонный измерительный на базе тепловизора COX CG320-IP | «Барьер Термо ТМЮ-320» | 1 шт. |
| Монтажный комплект | - | 1 шт. |
| Руководство по эксплуатации | 26.51.51-003-26099208-2017 РЭ | 1 экз. |
| Инструкция по установки программного обеспечения «Барьер Термо» | - | 1 экз. |
| Паспорт | 26.51.51-003-26099208-2017 ПС | 1 экз. |
| Диск с программным обеспечением | - | 1 шт. |
| Методика поверки | РТ-МП-5409-442-2018 | 1 экз. |
осуществляется по документу РТ-МП-5409-442-2018 «ГСИ. Комплексы двухдиапазонные измерительные «Барьер Термо ТМЮ-320» на базе тепловизора COX CG320-IP. Методика поверки», утвержденному ФБУ «Ростест-Москва» 01 октября 2018 г.
Основные средства поверки:
- эталонный излучатель - протяженное черное тело ПЧТ 540/40/100, 2-й разряд по ГОСТ Р 8.558-2009, в диапазоне от плюс 30 до плюс 95 °С;
- эталонные источники излучения в виде моделей черного тела 2-го разряда по ГОСТ Р 8.558-2009 в диапазоне от 0 до плюс 120 °С
- рулетка измерительная металлическая Р5У3Д ГОСТ 7502-89, 3-й класс точности Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ТУ 26.51.51-003-26099208-2017 Комплекс двухдиапазонный измерительный «Барьер Термо ТМЮ-320» на базе тепловизора COX CG320-IP. Технические условия
