| Номер в госреестре | 73468-18 |
| Наименование СИ | Система информационно-измерительная |
| Обозначение типа СИ | DAS-3 |
| Изготовитель | "Corrsys-Datron Sensorsysteme GmbH", Германия |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система информационно-измерительная DAS-3 предназначена для измерений скорости движения транспортных средств (ТС), усилия на педали тормоза, крутящего момента силы на рулевом колесе и угла поворота рулевого колеса.
Система информационно-измерительная DAS-3 (далее - система) осуществляет измерение сигналов от датчиков скорости, усилия на педали тормоза, крутящего момента силы на рулевом колесе и угла поворота рулевого колеса. Система осуществляет запоминание и индикацию значений измеряемых величин при одновременных многократных измерениях.

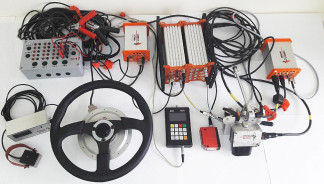

Конструктивно система состоит из базового модуля сбора и обработки данных, дисплея с клавиатурой управления и датчиков, подключаемых к базовому модулю с помощью соединительных кабелей.
Управление системой осуществляется при помощи встроенного в базовый модуль микрокомпьютера или при помощи внешнего управляющего компьютера через последовательный интерфейс RS232C.
Общий вид системы с указанием мест пломбирования от несанкционированного доступа представлены на рисунках 1 - 7.
Рисунок 2 - Схема пломбирования блока управления (микроконтроллера) системы информационно-измерительной DAS-3 (вид спереди)
Рисунок 4 - Схема пломбирования электронного блока L-350 Адиа
Идентификационные данные программного обеспечения представлены в Таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | DAS-3 |
| Номер версии (идентификационный номер) ПО | 1.05.000 |
| Цифровой идентификатор ПО | С 02В |
| Алгоритм вычисления цифрового идентификатора ПО | CRC16 |
Метрологически значимая часть программного обеспечения встроена в микроконтроллер базового модуля сбора и обработки данных. Метрологически значимая составляющая программного обеспечения DAS-3 установлена в заводских условиях при производстве. Проверка подлинности ПО осуществляется при включении системы. В процессе эксплуатации не предусматривается какое-либо воздействие на ПО: установка или изменение ПО, настройка параметров. В интерфейсе связи нет возможности влиять на ПО. Доступ к метрологически значимой части ПО в процессе эксплуатации невозможен.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений скорости движения ТС, км/ч | от 1 до 160 |
| Пределы допускаемой абсолютной погрешности измерений скорости движения ТС, км/ч | ±0,5 |
| Диапазон измерений угла поворота рулевого колеса, ° | ±1250 |
| Пределы допускаемой относительной погрешности измерений угла поворота рулевого колеса, % | ±0,15 |
| Диапазон измерений крутящего момента силы на рулевом колесе, Нм | ±250 |
| Пределы допускаемой относительной погрешности измерений крутящего момента силы на рулевом колесе, % | ±1,5 |
| Диапазон измерений усилия на педали тормоза, Н | от 0 до 1500 |
| Пределы допускаемой относительной погрешности измерений усилия на педали тормоза, % | ±3,0 |
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % | от -20 до +40 от 40 до 80 |
| Параметры электрического питания, В: -напряжение постоянного тока | от 10 до 28 |
наносится на титульный лист Руководства по эксплуатации и корпус базового модуля в виде наклейки.
| Таблица 4 - Комплектность средства измерений | ||
| Наименование | Обозначение | Количество |
| Блок управления (микроконтроллер) системы информационноизмерительной DAS-3 | AC-Modul | 1 шт. |
| CPU-Modul | 1 шт. | |
| Дисплей | DAS2-Display | 1 шт. |
| Бесконтактный однокоординатный | Modul | 1 шт. |
| оптический датчик L-350 Aqua | Sensor | 1 шт. |
| Измерительное рулевое колесо | MSW Modul (Processor) | 1 шт. |
| MSW-S | MSW-S (Sensor) | 1 шт. |
| Датчик для измерения усилия нажатия на педаль тормоза Corrsys-Datron | Pedal force transducer with digital display | 1 шт. |
| Тормозной переключатель Corrsys-Datron | Brake trigger | 1 шт. |
| Световой барьер (пусковая схема СТАРТ/СТОП) LEUZE | Световой барьер (пусковая схема СТАРТ/СТОП) LEUZE | 1 шт. |
| Распределительный блок питания Corrsys-Datron | Distributor box | 1 шт. |
| Руководство по эксплуатации | - | 1 шт. |
| Методика поверки | РТ-МП-5357-445-2018 | 1 шт. |
| Специализированное ПО | «CeCalWin Pro» | 1 CD |
осуществляется по документу РТ-МП-5357-445-2018 «ГСИ. Система информационноизмерительная DAS-3. Методика поверки», утвержденному ФБУ «Ростест-Москва» 21 августа 2018 г.
Основные средства поверки:
- тахеометр электронный RTS 362 (регистрационный номер в Федеральном информационном фонде 72694-18);
- частотомер Ч3-57 (регистрационный номер в Федеральном информационном фонде 6081-77);
- плита поверочная 2000*1000 (регистрационный номер в Федеральном информационном фонде 11605-10);
- головка делительная оптическая ОДГЭ (регистрационный номер в Федеральном информационном фонде 26906-04);
- измеритель крутящего момента силы цифровой Stahlwille 7723-3 (регистрационный номер в Федеральном информационном фонде 54694-13);
- силовоспроизводящие машины 3-го разряда по ГОСТ 8.640-2014.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
приведены в эксплуатационном документе.
Техническая документация изготовителя фирмы CORRSYS-DATRON Sensorsysteme GmbH
