| Номер в госреестре | 73471-18 |
| Наименование СИ | Измерители параметров силовых трансформаторов |
| Обозначение типа СИ | МОЛНИЯ-К540-3 |
| Изготовитель | ООО "Молния-Белгород", г. Белгород |
| Год регистрации | 2018 |
| Срок свидетельства | 04.12.2024 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители параметров силовых трансформаторов МОЛНИЯ-К540-3 (далее по тексту -измерители) предназначены для измерений напряжения и силы переменного тока, частоты, активной мощности, электрического сопротивления постоянному току при электромагнитных испытаниях силовых трансформаторов в соответствии с ГОСТ 3484.1-88 и РД 34.45-51.300-97.
Измерители представляют собой переносные цифровые измерительные приборы.
Принцип действия измерителей основан на преобразовании входных аналоговых сигналов в цифровую форму с помощью АЦП, их математической обработке и отображении результатов измерений на жидкокристаллическом (ЖК) дисплее.
По измеренным значениям физических величин (напряжение, сила тока, частота) измерители определяют следующие характеристики трансформаторов:
- мощность потерь холостого хода и короткого замыкания;
- коэффициент трансформации;
- угол фазового сдвига напряжений обмоток высокого и низкого напряжений;
- сопротивление обмоток постоянному току.
В процессе измерений выполняется контроль несимметричности, несинусоидальности и частоты напряжения возбуждения.
Управление процессами измерений осуществляется встроенным микропроцессором.
Основные узлы измерителей: делители напряжения, трансформаторы тока, программируемый источник тока, измерительный усилитель, нормирующее устройство, АЦП, микропроцессор, модуль индикации и управления, блок питания.
Для расширения диапазонов измеряемых токов и напряжений в измерителях предусмотрено подключение трех внешних трансформаторов тока и трех внешних трансформаторов напряжения. При этом коэффициенты трансформации внешних трансформаторов учитываются микропроцессором измерителей.
Конструктивно измерители выполнены в полипропиленовых корпусах с откидной крышкой и ручкой для переноски. Все разъемы, гнезда, клеммы, органы управления, индикации размещены на лицевых панелях.

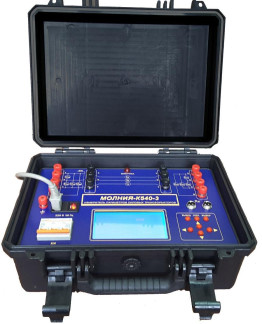

Общий вид измерителей представлен на рисунках 1 и 2.
Для предотвращения несанкционированного доступа к внутренним частям прибора осуществляется пломбировка винта крепления шасси прибора к корпусу.
Измерители работают под управлением встроенного программного обеспечения (ПО). Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния встроенного ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и недоступна для потребителя.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер ПО) | Не ниже V017/V009 |
| Цифровой идентификатор ПО | - |
Технические характеристикиТаблица 2 - Метрологические характеристики | |
| Наименование характеристики | Значение |
| Диапазон измерений напряжения переменного тока, В - фазного - линейного | от 1 до 100; от 50 до 400 от 5 до 150; от 100 до 600 |
| Пределы допускаемой основной абсолютной погрешности измерений напряжения переменного тока, В | ±(0,002-UX+1 е.м.р.) |
| Диапазон измерений силы переменного тока, А | от 0,001 до 1; от 1 до 10 |
| Пределы допускаемой основной абсолютной погрешности измерений силы переменного тока, А | ±(0,002-IX+1 е.м.р.) |
| Диапазон измерений частоты, Гц | от 45 до 55 |
| Пределы допускаемой основной абсолютной погрешности измерений частоты, Гц | ±0,25 |
| Диапазон измерений активной мощности, при коэффициенте мощности не менее 0,8, Вт | от 0,1 до 4000,0 |
| Пределы допускаемой основной абсолютной погрешности измерений активной мощности, Вт | ±(0,005-Ux-Ix+1 е.м.р.) |
| Диапазон измерений электрического сопротивления постоянному току, Ом | от 0,001 до 1900,000 |
| Пределы допускаемой основной абсолютной погрешности измерений электрического сопротивления постоянному току, Ом | ±(0,005-RX+1 е.м.р.) |
| Примечания IX - измеренное значение силы тока переменного тока, А; UX - измеренное значение напряжения переменного тока, В; | |
RX - измеренное значение электрического сопротивления постоянному току, Ом; е.м.р. - единица младшего разряда_
Пределы допускаемой дополнительной погрешности от изменения температуры окружающего воздуха в диапазоне рабочих температур не более половины пределов допускаемой основной погрешности.
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 198 до 242 от 49 до 51 |
| Габаритные размеры, мм, (длинахширинахвысота) | 400x320x180 |
| Масса, кг | 6 |
| Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от +15 до +25 от 30 до 80 |
| Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха при +30 °С, % | от +5 до +45 80 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ4.2 |
| Средний срок службы, лет | 8 |
| Средняя наработка до отказа, ч | 10 000 |
наносится на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Измеритель параметров силовых трансформаторов МОЛНИЯ-К540-3 | ТУ У 33.2-3093907831-002:2018 | 1 шт. |
| Кабель для измерений сопротивления | КИС-10 М-К5403-685621.002 | 1 шт. |
| Кабель сетевой | КС | 1 шт. |
| Тара транспортная | М-К5403-323229.001 | 1 шт. |
| Руководство по эксплуатации | М-К5403-411182.1104001 РЭ | 1 экз. |
| Методика поверки | ИЦРМ-МП-131-18 | 1 экз. |
осуществляется по документу ИЦРМ-МП-131-18 «Измерители параметров силовых трансформаторов МОЛНИЯ-К540-3. Методика поверки», утвержденному ООО «ИЦРМ»
03.09.2018 г.
Основные средства поверки: калибратор многофункциональный Fluke 5520A (регистрационный номер в Федеральном информационном фонде № 51160-12); установка поверочная универсальная УППУ-МЭ (регистрационный номер в Федеральном информационном фонде № 57346-14); катушки электрического сопротивления Р310, Р321, Р331 (регистрационный номер в Федеральном информационном фонде № 1162-58, кл. т. 0,01).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний
ТУ У 33.2-3093907831-002:2018 Измерители параметров силовых трансформаторов МОЛНИЯ-К540-3. Технические условия
| Зарегистрировано поверок | 645 |
| Поверителей | 71 |
| Актуальность данных | 16.09.2024 |
