| Номер в госреестре | 73474-18 |
| Наименование СИ | Резервуар горизонтальный стальной цилиндрический двустенный |
| Обозначение типа СИ | РН2-25-12,5/12,5-2200 |
| Изготовитель | ООО "Газпромнефть-Корпоративные продажи", г. Санкт-Петербург |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар горизонтальный стальной цилиндрический двустенный РН2-25-12,5/12,5-2200 предназначен для измерений объема, а также приема, хранения и отпуска нефтепродуктов.
Принцип действия резервуара основан на измерении объема нефтепродуктов в зависимости от уровня его наполнения.
Резервуар горизонтальный стальной цилиндрический двустенный РН2-25-12,5/12,5-2200 представляет собой цилиндрический сварной стальной двустенный сосуд с прямыми днищами и одной прямой перегородкой, разделяющей резервуар на две независимые секции.
Резервуар горизонтальный стальной цилиндрический двустенный РН2-25-12,5/12,5-2200 является по принципу действия закрытым, по расположению - наземным.
Заполнение и выдача продукта осуществляются через приемно-раздаточные устройства, расположенные в нижней части резервуара.
Резервуар горизонтальный стальной цилиндрический двустенный РН2-25-12,5/12,5-2200 № 0044/15 расположен на территории полигона «Jaguar-Land Rover», по адресу: Московская область, Истринский район, Обушковское с/о, д. Воронино.

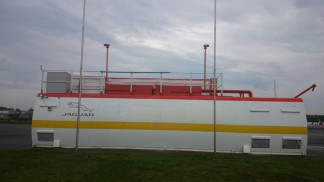

Общий вид резервуара представлен на рисунке 1.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Номер секции | 1 | 2 |
| Номинальная вместимость секции, м3 | 12,5 | 12,5 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара (объемный метод), % | ±0,25 | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Длина габаритная секции, мм, не более | 6814 |
| Диаметр резервуара внутренний, мм, не более | 2050 |
| Условия эксплуатации: ° -температура окружающей среды, С -атмосферное давление, кПа | от -40 до +40 от 84,0 до 106,7 |
| Средний срок службы лет, не менее | 30 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар горизонтальный стальной цилиндрический двустенный | РН2-25-12,5/12,5-2200 | 1 шт. |
| Паспорт | - | 1 экз. |
| Г радуировочная таблица | - | 2 экз. |
осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
- расходомер жидкости турбинный серии 1500, диапазон расхода жидкости от 2 до 68 м3/ч регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер) 32712-06;
- рулетка измерительная металлическая 2-го класса точности Р30Н2Г, предел измерений от 0 до 30 м, регистрационный номер 55464-13;
- термометр цифровой малогабаритный ТЦМ 9410, зонд ТТЦ01-180, диапазон измерений от минус 50 до плюс 200 °С, регистрационный номер 32156-06.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносят в свидетельство о поверке и градуировочную таблицу в местах подписи поверителя.
Приказ Росстандарта № 256 от 7 февраля 2018 года «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки»
Техническая документация ООО «Газпромнефть-Корпоративные продажи»
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
